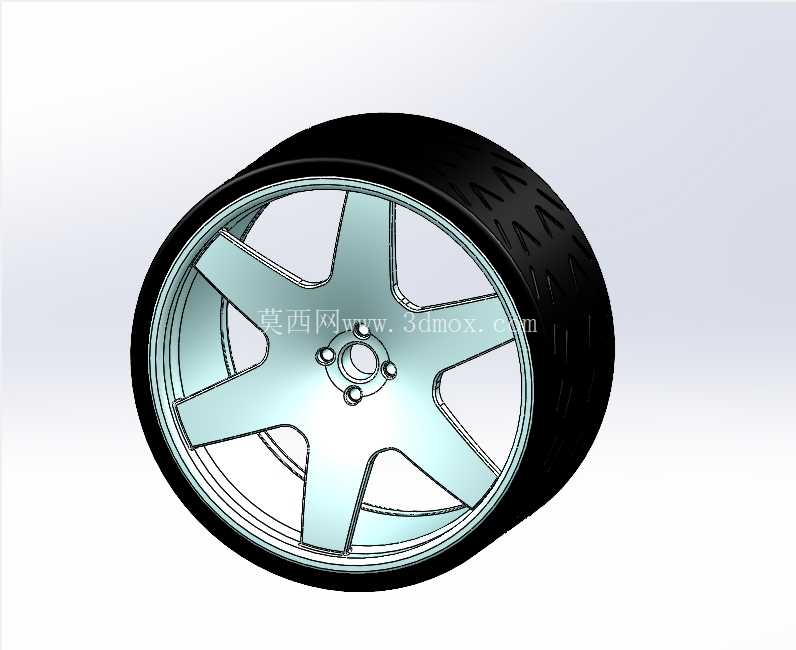

五辐式汽车轮辋与轮胎装配结构

　　这套轮辋与轮胎的装配结构，主要面向民用改装乘用车的行走系统应用场景，日常可用于车辆底盘行走部的结构验证、改装方案匹配校核，也可作为整车总装布置环节的行走系统占位参考，帮助设计人员在整车开发阶段快速确认轮腔空间、转向间隙等关键边界。从实际用途来看，该结构承担车辆行驶过程中承载车身重量、传递驱动与制动力矩、缓冲路面冲击的核心作用，轮胎部分的胎面花纹采用非对称块状设计，兼顾干湿地抓附性能与行驶静音表现，胎侧的加厚结构可应对日常行驶中路面细碎颠簸的冲击，降低胎壁鼓包风险。

　　轮辋部分采用五辐星形大开口设计，这种结构一方面能减少轮辋自身的转动惯量，提升车辆加速与制动的响应速度，另一方面大辐条间隙可以为制动卡钳留出充足的散热空间，避免连续制动后制动系统热衰减过快，同时大尺寸的轮辋唇边设计可在轮胎低胎压状态下提供额外的胎圈支撑，减少脱圈风险。设计过程中优先考虑了装配兼容性，轮辋中心的定位孔采用乘用车通用的台阶式定位结构，可适配多数家用车型的轮毂轴头配合公差，周围的四个螺栓孔按照标准PCD节圆布置，安装时可直接匹配对应规格的轮毂螺栓，无需额外加工转接结构；轮辋的轮缘部分采用标准J值轮廓设计，可匹配对应宽度的民用子午线轮胎，装配时胎圈与轮辋的贴合面设计有环形密封槽，充气后可保证轮胎与轮辋之间的气密性，无需额外添加密封胶即可满足日常行驶的密封要求。

　　从安装边界来看，轮辋的偏距设计参考了主流前驱家用车的轮腔空间参数，装车后轮辋外端面与翼子板的齐平度控制在合理范围内，不会出现突出翼子板或过度内凹蹭到避震结构的问题；轮胎的外径尺寸匹配常规紧凑级车型的轮拱空间，转向打满时胎壁不会与轮拱内衬、下摆臂等周边部件发生运动干涉，悬架压缩到极限行程时，胎面也不会蹭到轮拱上方的钣金结构。结构细节上，轮辋辐条的背面做了不等厚的减重处理，在辐条与轮辋外圈连接的应力集中区域适当加厚壁厚，保证承受侧向冲击时的结构强度，辐条靠近中心安装座的位置做了圆弧过渡，避免应力集中导致的辐条断裂问题；轮胎内部的帘布层结构在模型中做了分层示意，可直观看到胎面、带束层、帘布层、气密层的层级分布，方便设计人员理解轮胎的受力传递路径。

　　在实际建模过程中，轮辋的曲面采用G2连续过渡处理，辐条表面的光影过渡顺滑，没有突兀的折角，既符合改装部件的外观审美需求，也能减少行驶过程中辐条表面的风阻紊流；轮胎的胎面花纹做了等距阵列处理，花纹块的边角做了微小的倒角，模拟真实轮胎硫化成型后的脱模圆角，避免模型出现尖锐的不合理结构。这套结构还可用于车辆动力学仿真的刚体模型搭建，轮辋的质心位置、转动惯量参数都可通过模型直接测算，轮胎的接地面积、径向刚度参数也可结合模型轮廓做初步估算，为整车操稳仿真提供基础的部件参数参考。针对改装场景的需求，轮辋的中心盖位置预留了标准尺寸的安装卡槽，可适配不同品牌的改装中心盖，轮辋的气门嘴孔位按照常规橡胶气门嘴的尺寸设计，安装时可直接替换通用的金属或橡胶气门嘴，无需额外扩孔。
