内燃机活塞连杆曲柄传动组件结构设计

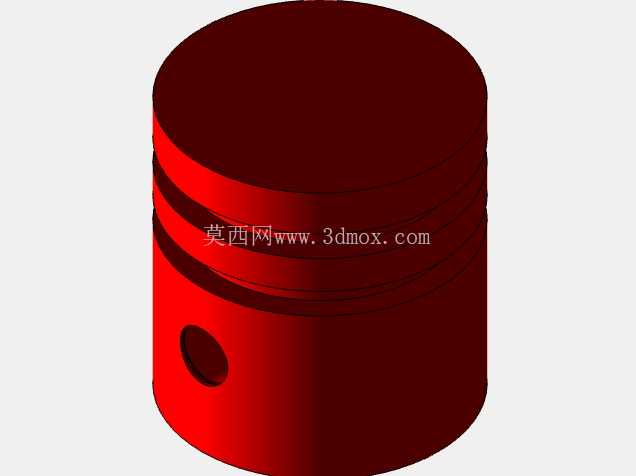

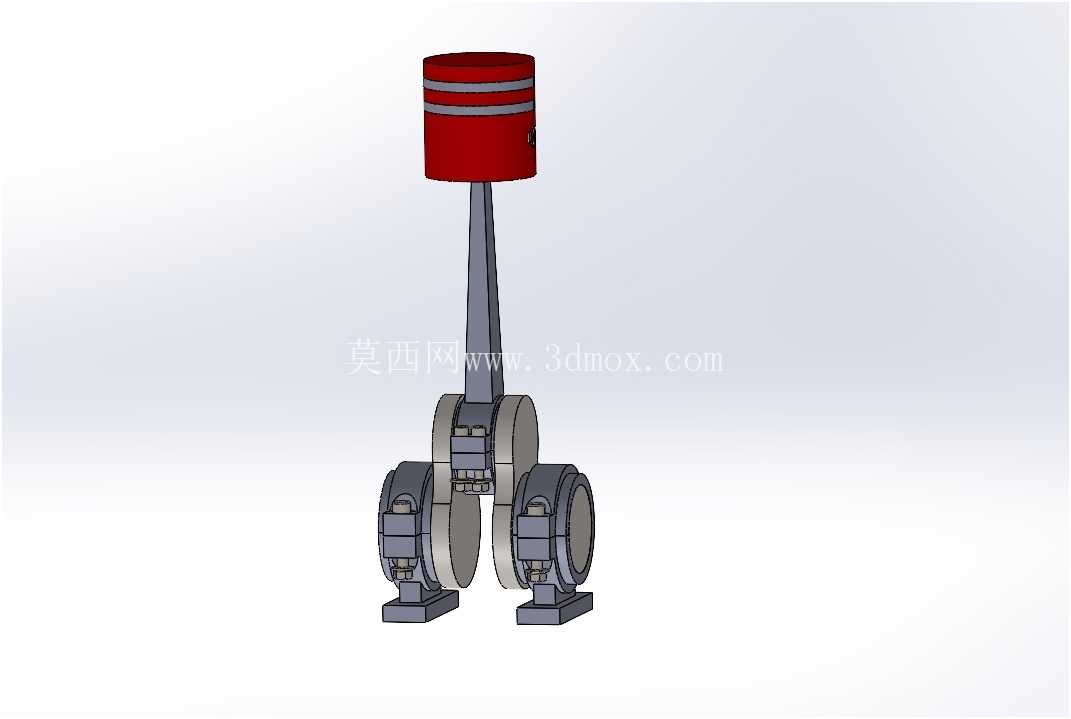

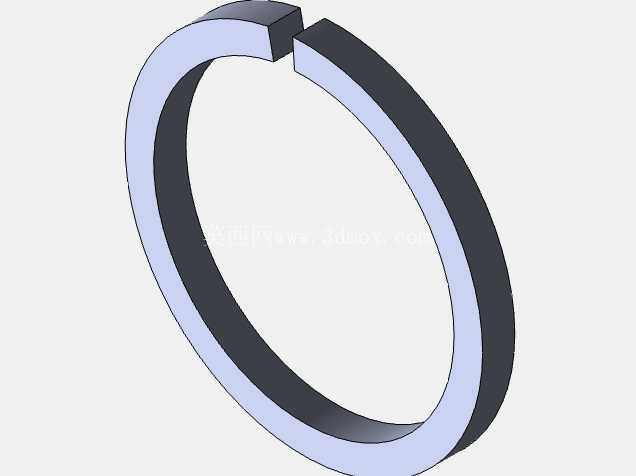

　　这套活塞连杆曲柄组件是内燃机动力转换的核心执行单元，日常在车用汽油机、小型通用动力机械、教学演示台架中都能见到这类结构的身影，它的核心作用是把燃料燃烧后作用在活塞顶部的气体爆发压力，通过连杆的摆动传递转换为曲轴的旋转扭矩，最终向外输出可用的旋转动力。从结构设计逻辑来看，活塞部分采用了带两道环槽的圆柱结构，顶部为封闭平面可直接承受燃烧室的高温高压燃气，环槽位置预留了气环与油环的安装空间，工作时气环负责密封燃烧室防止燃气下窜，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧。活塞销座的位置做了局部加厚处理，用来承受活塞销传递的交变冲击载荷，避免应力集中导致的活塞开裂失效。

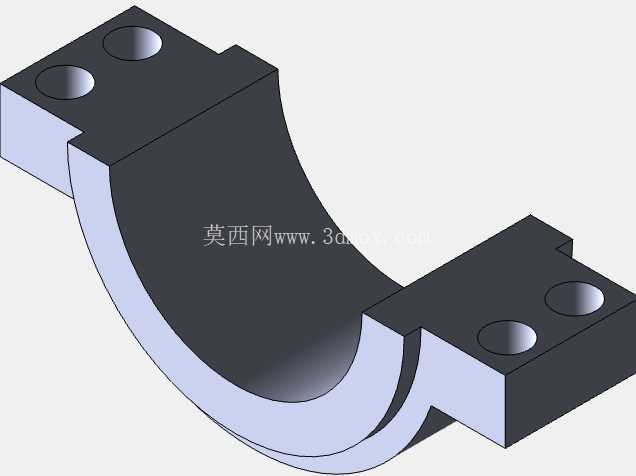

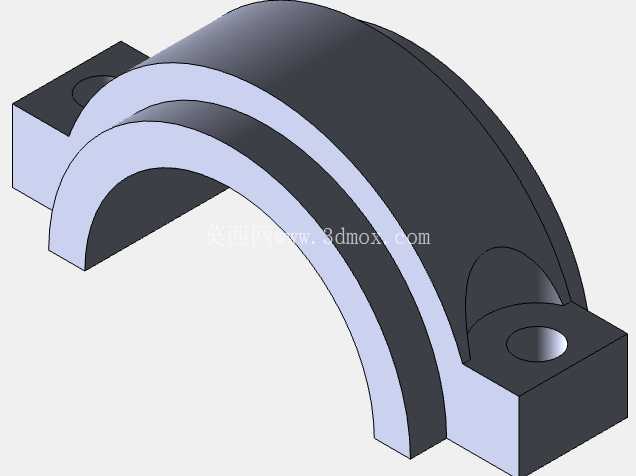

　　连杆部分采用了变截面的工字型杆身设计，这种结构能在保证整体抗弯、抗扭强度的前提下尽可能降低自身重量，减少往复运动产生的惯性力，连杆小头通过活塞销与活塞铰接，工作时可随活塞的上下运动做小角度摆动，连杆大头则采用剖分式结构设计，通过螺栓紧固包裹在曲柄销上，能够将活塞的直线往复运动顺畅转化为曲柄的旋转运动。底部的双支座曲柄结构，两个支撑轴承座的安装端面设计为平行平面，安装时可直接固定在发动机缸体的主轴承座位置，轴承座内预留了轴瓦安装位，能够为曲柄旋转提供稳定的径向支撑，同时降低轴颈运转时的摩擦阻力。

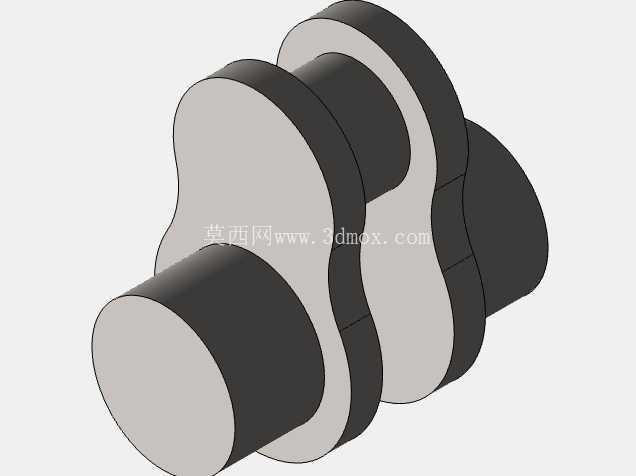

　　设计过程中需要重点匹配活塞的行程与曲柄的回转半径，两者为固定的两倍数值关系，同时要校核连杆摆动的极限角度，避免连杆运动过程中与气缸壁、曲轴箱内壁发生运动干涉。活塞的外径尺寸需要与对应气缸的内径做间隙配合，预留合适的热膨胀间隙，避免发动机热机状态下活塞受热膨胀卡死在气缸内，同时间隙也不能过大，否则会导致燃烧室密封不良、动力输出下降、敲缸异响等问题。连杆大小头的中心距需要严格控制公差，这个尺寸直接影响发动机的压缩比，若尺寸偏差过大会导致压缩比偏离设计值，出现动力不足或者爆震等故障。曲柄的平衡块结构做了偏心配重设计，用来抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低发动机运转时的整体振动，提升运转平顺性。

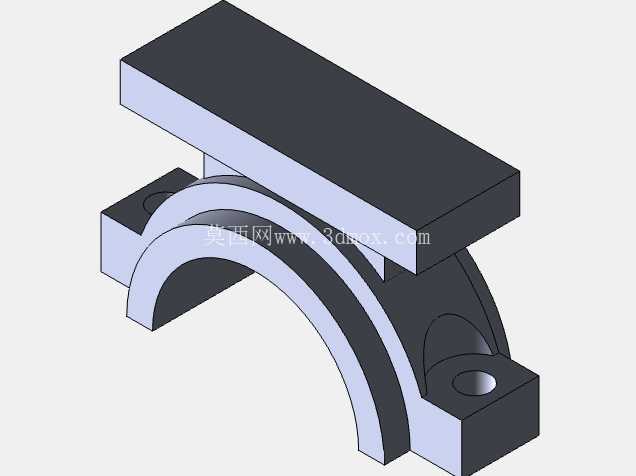

　　安装边界上，两个主轴承座的安装孔中心距需要与缸体主轴承座的定位尺寸完全匹配，轴承座的端面平面度需要控制在合理公差范围内，保证安装后轴承的同轴度，避免曲柄旋转时出现卡滞、偏磨等问题。活塞顶部的燃烧室形状需要与气缸盖的燃烧室结构匹配，保证混合气的形成与燃烧效率。这类组件在做结构验证时，还需要做动平衡测试，将整体的不平衡量控制在设计允许范围内，避免高速运转时产生过大的振动损坏相关零部件。在教学场景中，这类剖视结构的模型能够直观展示四冲程发动机动力转换的完整运动过程，帮助初学者理解曲柄连杆机构的运动原理，在实际产品开发中，这类结构的轻量化设计、摩擦损耗优化、疲劳强度提升一直是研发迭代的核心方向，比如通过采用高强度锻造铝合金活塞、涨断式连杆、空心曲柄销等结构，能够在提升结构强度的同时进一步降低往复运动质量，提升发动机的动力响应速度与燃油经济性。
