钛合金一体加工全柔性XY精密导向工作台

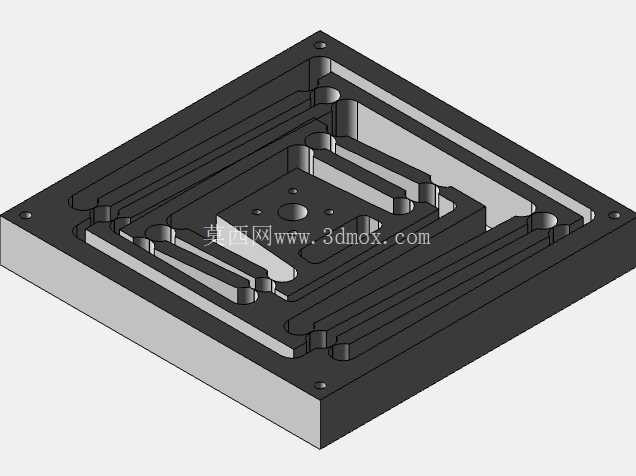

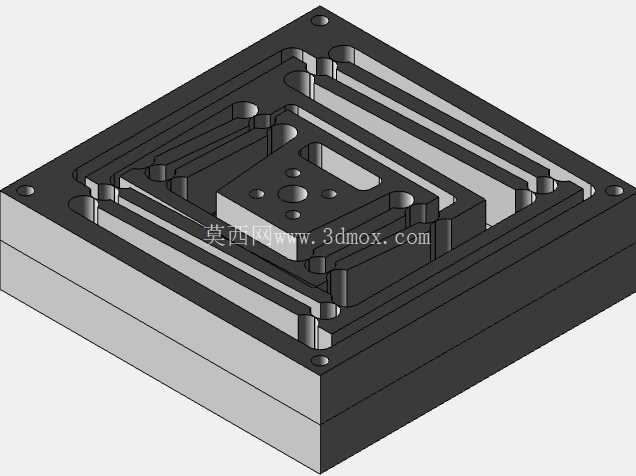

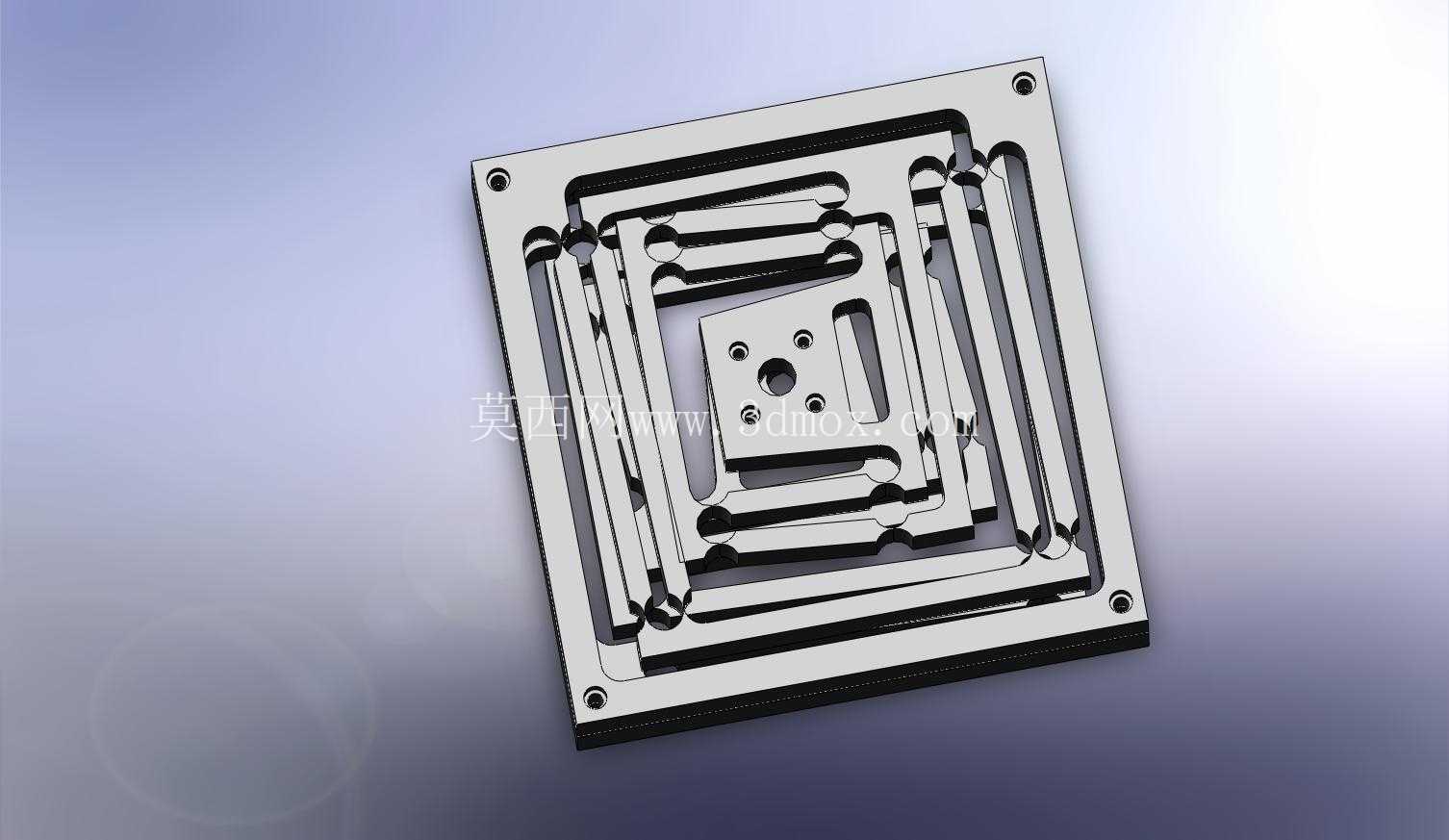

这款全柔性XY工作台采用整块钛合金材料一体加工成型，从结构根源上消除了传统滑动、滚动导向副存在的装配间隙、摩擦磨损、润滑需求等固有缺陷，在微纳精密制造、光学元件调整、微操作机器人等对位移分辨率要求极高的场景中，能够实现亚微米级的无回差传动表现。不同于常规拼接式柔性平台需要多零件装配、累计装配误差的设计思路，该结构将两个正交布置的方形柔性驱动单元集成在同一块基体上，两个方向的运动完全解耦，线性音圈电机可分别对X、Y轴输出独立的直线驱动力，无需额外的解耦算法补偿即可实现平面内的精准二维位移输出。

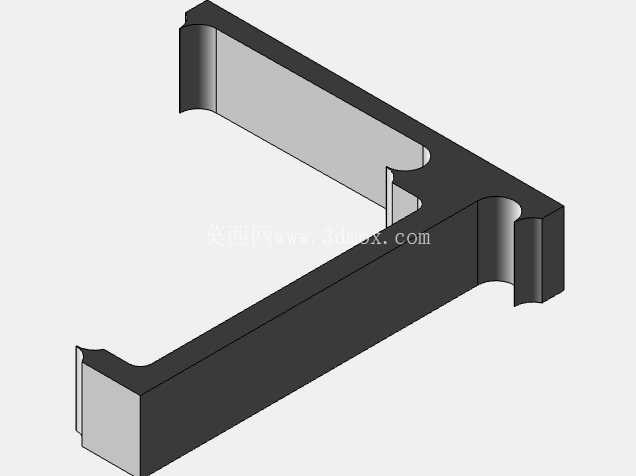

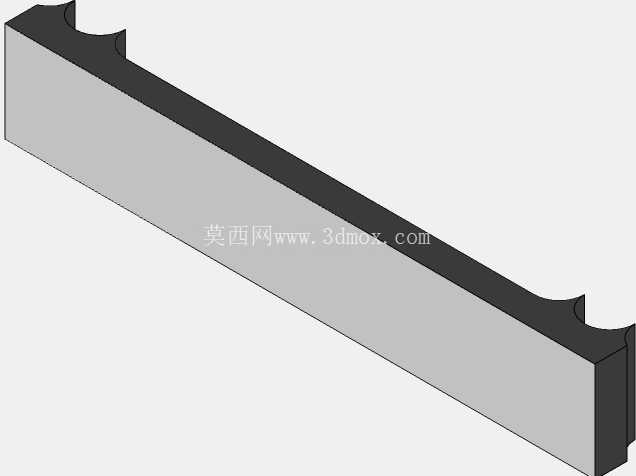

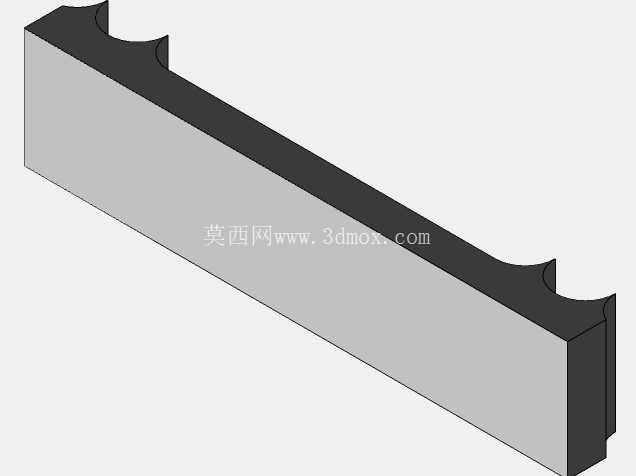

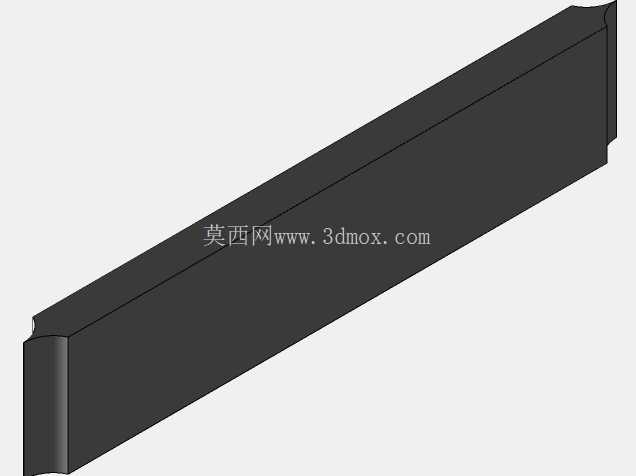

从结构设计逻辑来看，核心导向功能依靠多组对称布置的平行四边形柔性铰链实现，当中心动台受到单方向驱动力时，对应方向的平行四边形铰链组会在薄壁处产生可控的弹性弯曲变形，带动动台沿目标方向做纯平动，正交方向的铰链组则保持刚性约束，避免非运动方向的寄生位移产生。一体加工的工艺方案彻底避免了拼接结构的连接松动问题，钛合金材料的高弹性极限、低蠕变特性也保证了平台长期往复运动下的精度保持性，不会出现传统导向结构长期使用后的磨损间隙扩大、精度衰减问题。

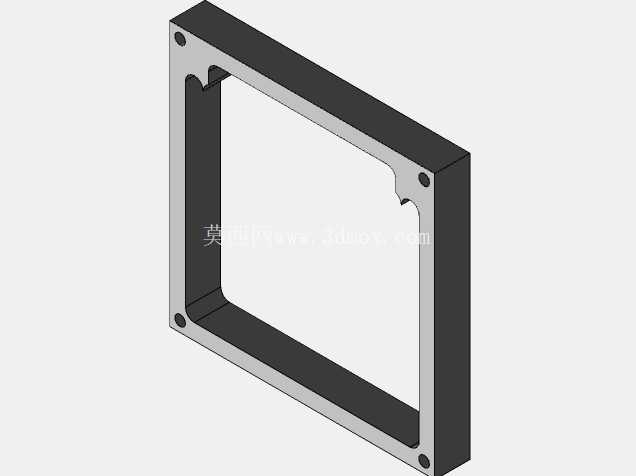

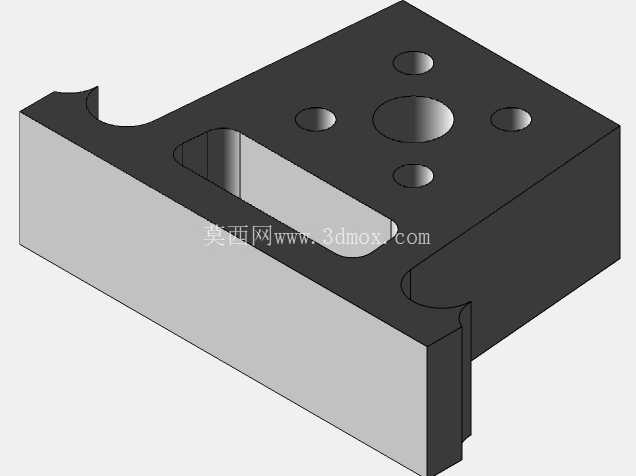

在安装边界与尺寸适配方面，平台整体为正方形板式结构，四个角点设置有贯穿的安装定位孔，可直接通过螺栓固定在光学平台或设备安装基座上，安装基准面与基体底面一次加工成型，平面度公差可控制在微米级，无需额外的刮研调整即可满足安装精度要求。中心动台区域预留有标准的螺纹安装孔阵列，可直接搭载微夹爪、光学调整架、微传感器等末端执行元件，负载安装面与运动平面平行度经过结构优化，运动过程中不会产生额外的俯仰、偏摆误差。

实际应用中，这类柔性工作台常被用于半导体晶圆探针测试、微机电系统性能检测、精密光学镜片微调、细胞微操作等场景，这类场景普遍要求运动机构无摩擦、无润滑、无颗粒产生，传统的导轨滑块结构会因为润滑脂挥发、摩擦产生微颗粒污染洁净环境，而一体加工的柔性平台无相对运动摩擦副，完全满足洁净车间的使用要求。同时由于没有装配间隙，平台的动态响应速度极快，配合高响应的音圈电机驱动，可实现数百赫兹的高频往复运动，适合用于高速精密扫描、微振动补偿等动态工况。

设计过程中需要重点校核柔性铰链的薄壁厚度与应力集中情况，在保证运动行程满足需求的前提下，将铰链处的最大弯曲应力控制在钛合金材料的弹性极限范围内，避免长期往复运动产生疲劳断裂。同时通过对称式的结构布局抵消运动过程中的内应力，保证两个运动方向的刚度一致性，降低驱动控制的难度。平台的运动行程由铰链的有效弯曲长度和薄壁厚度共同决定，可根据实际使用场景的行程需求调整对应结构参数，不需要改变整体的安装接口尺寸，具备较强的场景适配性。
