长型材连续辊压成型生产设备结构

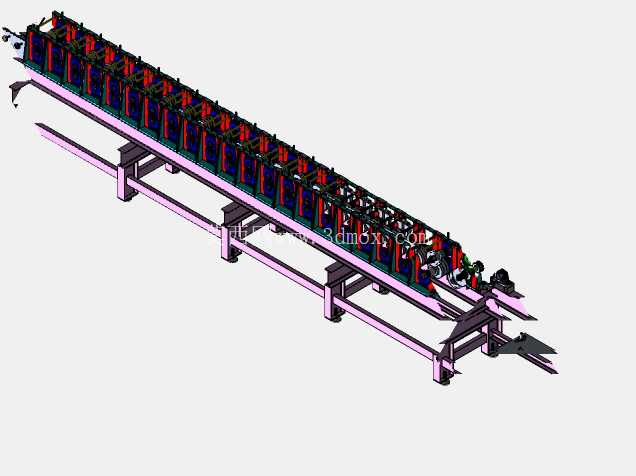

　　这套辊压成型设备主要面向长尺寸金属型材的连续冷弯成型作业场景，在建材、汽车零部件、仓储货架、光伏支架等批量型材生产领域应用广泛，可将成卷的金属带材通过多道次连续辊压，逐步弯折为目标截面的成型型材，替代传统折弯、冲压的单工序断续加工模式，适配大批量连续化生产需求。从结构布局来看，设备采用长条形卧式排布，整体沿进料到出料方向延伸，进料端设置带材导入导向结构，可对接开卷机输出的平直带材，避免带材偏移进入辊组造成成型偏差；中间段为核心成型单元，沿长度方向等距排布多组成型辊组，每组成型辊组对应一道次的弯折变形量，从进料端到出料端的辊型逐步趋近目标型材截面，避免单次变形量过大造成带材应力集中、开裂或回弹超差。

　　每组成型辊组都通过独立的立式支架固定在底部的长底座上，支架与底座之间设置可调连接结构，可根据不同型材的成型需求调整辊组的水平位置与高度，适配不同宽度、不同截面形状的型材生产，换型时仅需更换对应辊轮并调整位置即可，无需整体重构设备基座。辊组的传动采用集中驱动结合分动传递的结构，主驱动单元布置在设备中段靠近出料侧的位置，通过长传动轴将动力传递至每组成型辊，保证所有辊轮的线速度匹配，避免带材在辊组间出现拉扯、堆料的问题，传动段设置安全防护结构，避免生产过程中杂物卷入传动部件。

　　出料端设置型材导出与定长裁切的安装位，可对接后续的追剪、飞锯设备，将连续成型的型材按需求长度裁切为成品，导出位置设置导向托辊，承托成型后的长型材，避免长尺寸型材因自重下垂造成截面变形。底部支撑结构采用分段式焊接机架，每段机架下方设置可调地脚，安装时可通过调整地脚高度校正设备整体水平度，保证各辊组的平行度与同轴度满足成型精度要求，机架之间通过螺栓拼接，可根据成型道次的需求增减机架段长度，适配不同变形量的型材生产需求。从设计逻辑上，这套设备的辊组排布遵循变形量逐步分配的原则，前几道次主要完成带材的初步定位与边缘预弯，中间道次逐步完成截面各部位的弯折成型，最后1-2道次设置为整形辊，对成型后的型材截面进行校形，消除回弹带来的尺寸偏差，保证成品型材的截面尺寸公差符合使用要求。设备两侧预留了足够的操作维护空间，每组成型辊的轴承座都采用快拆式结构，更换辊轮时无需拆解整个支架，可快速完成辊轮更换与间隙调整，减少换型停机时间。

　　辊轮的型面设计充分考虑了金属带材冷弯过程中的材料流动特性，型面过渡处都设置了合理的圆角，避免划伤带材表面，同时控制每道次的变形角度不超过材料允许的冷弯极限，针对不同厚度、不同材质的带材，可通过调整上下辊的间隙来适配，保证成型过程中带材不会出现压痕或变形不足的问题。设备的整体安装边界需要结合前后配套设备统筹考虑，进料端需要预留开卷机、校平机的安装空间，出料端需要预留裁切、收料或堆垛设备的空间，设备本体的操作侧需要预留至少1.2米的维护通道，方便操作人员调整辊隙、检查设备运行状态，非操作侧可靠墙布置减少空间占用。在实际生产应用中，这类辊压成型设备可适配厚度0.3-3mm的冷轧带钢、镀锌带钢、铝合金带材等多种材料，通过更换不同型面的辊轮，可生产C型钢、Z型钢、光伏支架、货架立柱、汽车门框型材、电缆桥架等多种截面的长型材，成型速度可根据材料厚度与截面复杂度调整，常规型材生产速度可达10-30米/分钟，生产效率远高于传统单工序折弯设备，且成品型材的一致性更好，适合大批量标准化型材的生产制造。
