三脚架式望远镜伸缩支撑调节装置

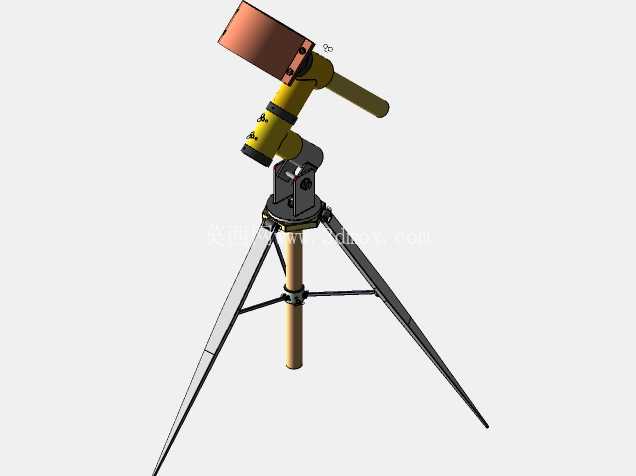

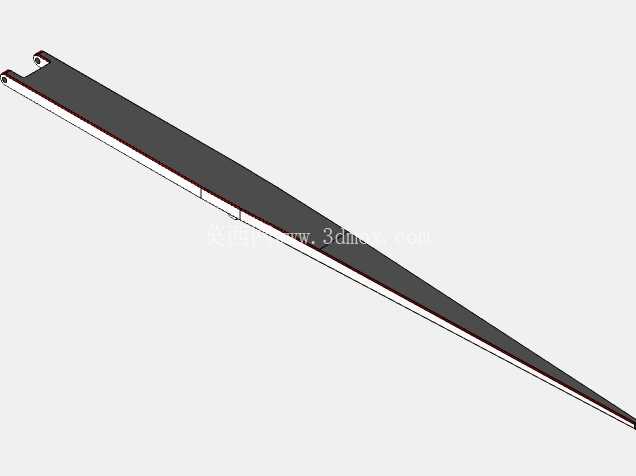

在户外天文观测、远距离靶标观测、野外测绘补点这类实际作业场景里，光学观测设备的支撑稳定性直接决定观测数据的有效性，这款三脚架式伸缩支撑装置，正是针对中小型单筒望远镜、小型观测类光学载荷的架设需求设计的支撑结构。从实际使用场景出发，野外作业时经常会遇到不平整的碎石坡、松软草甸、硬质水泥台等不同架设基面，传统固定长度支脚的支架很难快速调平，这款装置的三条支脚采用分段伸缩式结构，每段支脚之间设置了摩擦锁紧结构，单脚可独立调整伸出长度，单支脚的伸缩调节行程覆盖常规架设的高度差需求，支脚末端做了尖锥与平垫两用的端头设计，在松软地面可扎入土层提升抗滑移能力，硬质地面则放平垫增大接触面积，避免支脚刮伤铺装面同时防止侧滑。

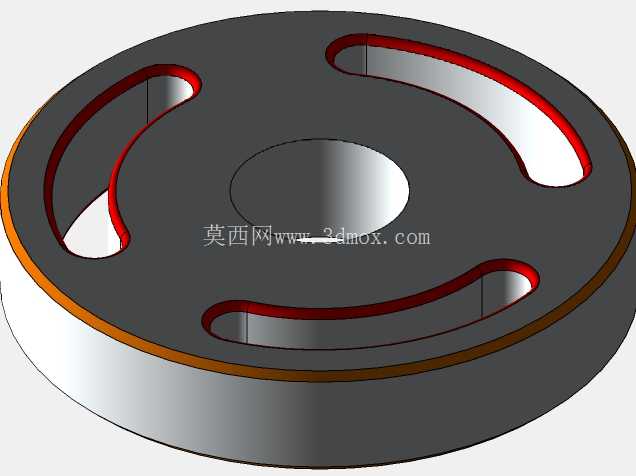

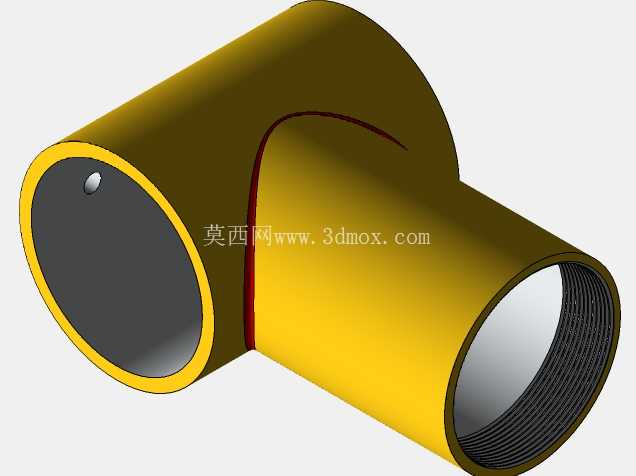

装置的核心连接部位是中部的云台转接结构，区别于普通摄影三脚架的球头锁紧，这款结构采用了蜗轮蜗杆式的俯仰调节副，调节手轮伸出在云台侧方，转动手轮时可带动上部的载荷安装座在-15°到75°的俯仰角度范围内连续调整，调节到位后依靠蜗轮副的自锁特性保持姿态，不需要额外的锁紧旋钮，避免观测过程中因为风载、设备自重出现点头偏移的问题。方位转动部分采用了止推轴承配合径向轴套的结构，可实现360°水平方向连续回转，转动阻尼均匀，不会出现卡顿或者空程，跟踪移动目标时操作顺滑，转动到位后侧面的锁紧螺钉可压合摩擦片锁死方位，满足长时间定点观测的需求。

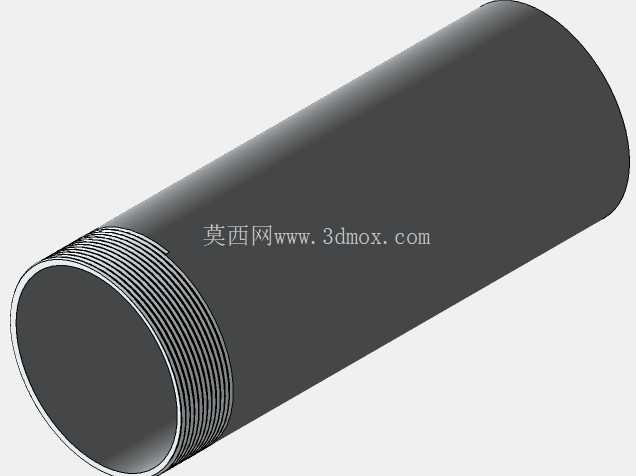

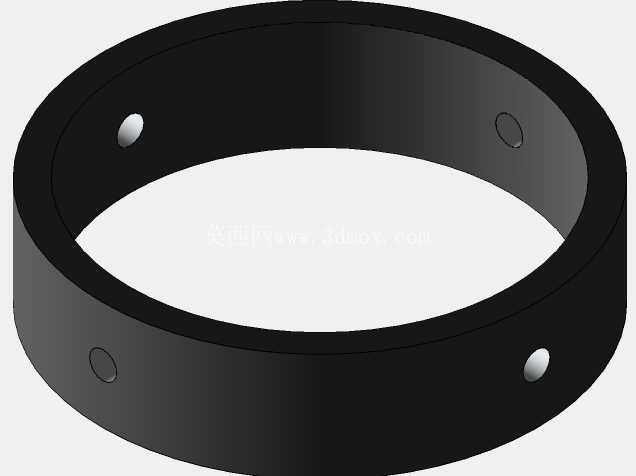

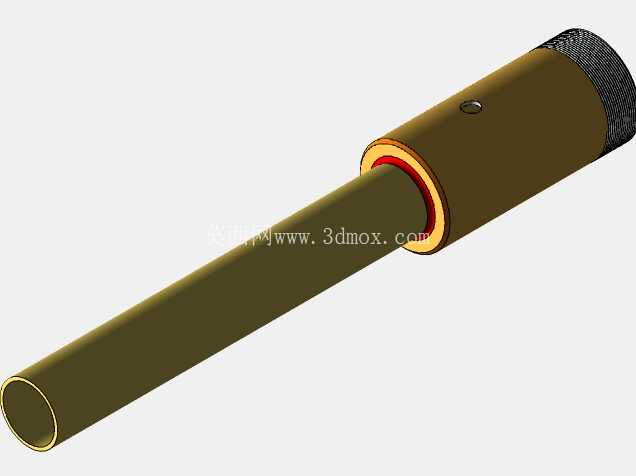

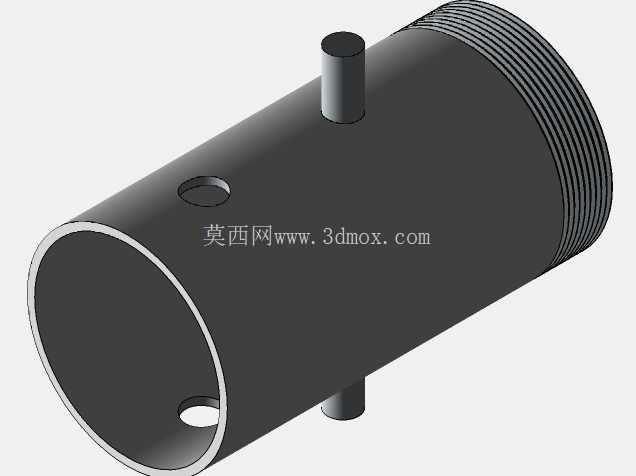

上部的载荷安装座采用快装式卡槽结构，卡槽的安装尺寸匹配主流中小型望远镜的标准安装接口，安装时只需要将载荷底部的快装板滑入卡槽，扳动侧边的锁紧扳手即可完成固定，不需要额外拧动多颗螺钉，野外低温环境下戴手套也能快速完成装拆。中心的主立柱同样采用伸缩式结构，整体架设高度可在最低0.4米到最高1.2米之间连续调整，立柱中部设置了束环锁紧结构，调整到目标高度后拧紧束环即可锁定立柱长度，立柱内部做了防脱出限位，避免拉伸过度导致中柱脱落。

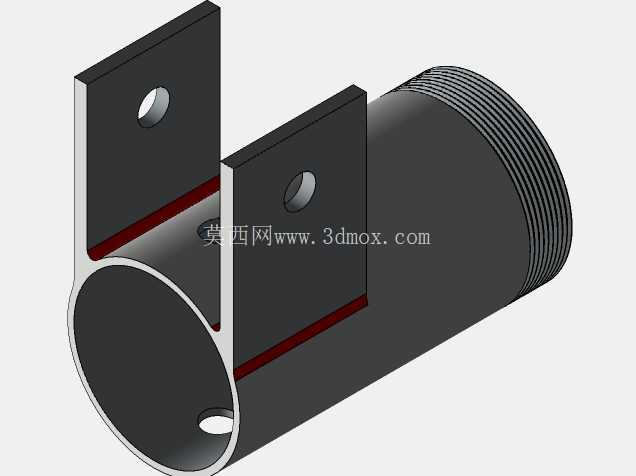

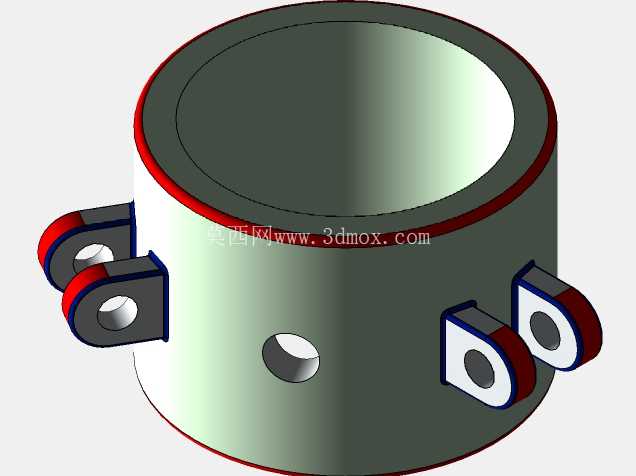

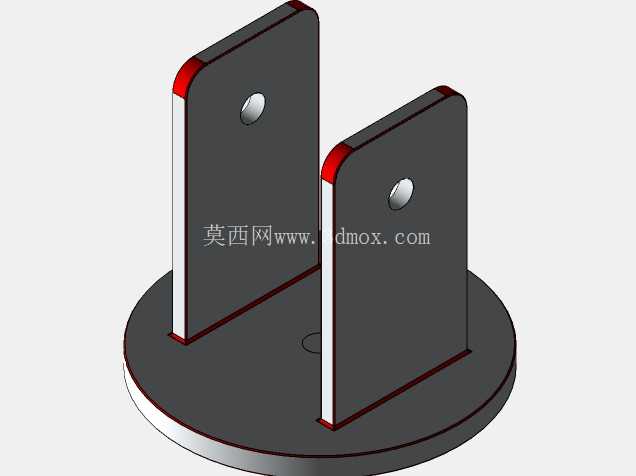

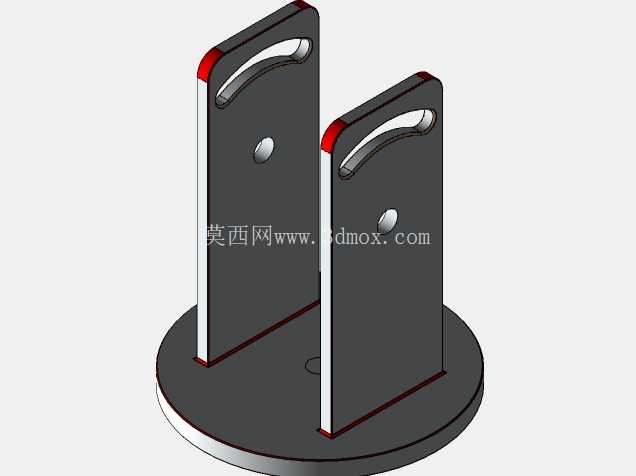

从结构设计的受力角度考量，三条支脚展开后形成的支撑面直径达到0.6米，支撑边界完全覆盖上部载荷的倾覆力矩范围，当上部搭载重量不超过5kg的光学设备时，在3级风载作用下不会出现倾覆风险。支脚与中柱连接的根部采用了铰接式结构，支脚展开角度可在30°到60°之间调整，配合支脚的长度调节，可实现低角度贴近地面的观测架设，也可升高到站立观测的舒适高度。所有转动铰接部位都预留了润滑脂填充腔，长期在户外多尘环境使用时，可定期补充润滑脂维持调节手感，避免沙尘进入配合面导致卡涩。

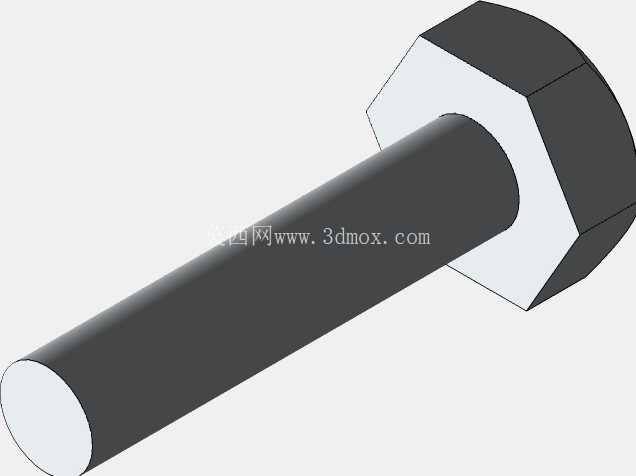

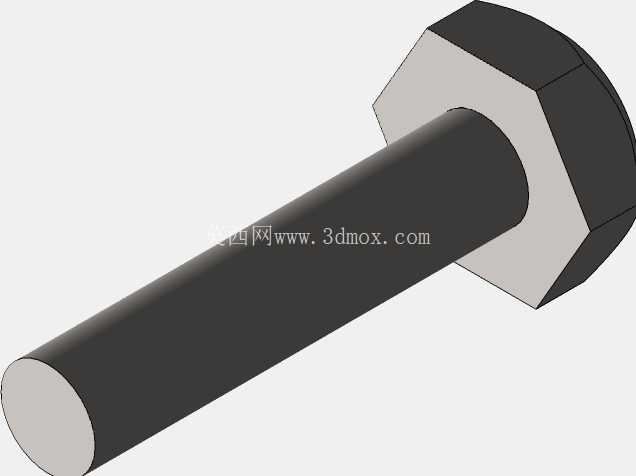

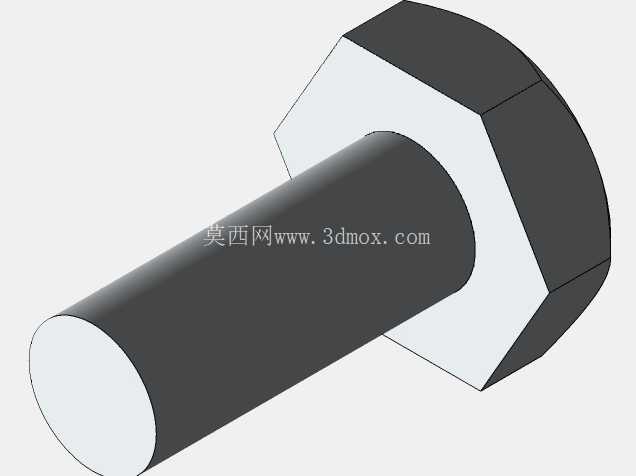

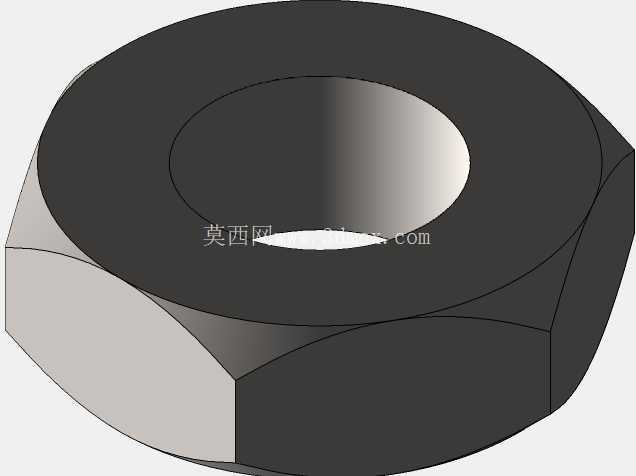

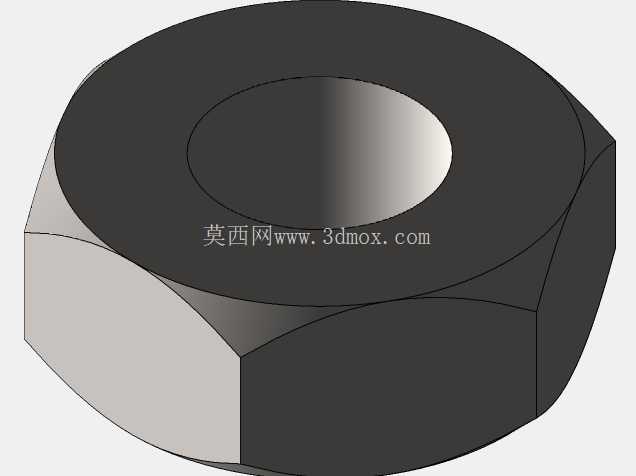

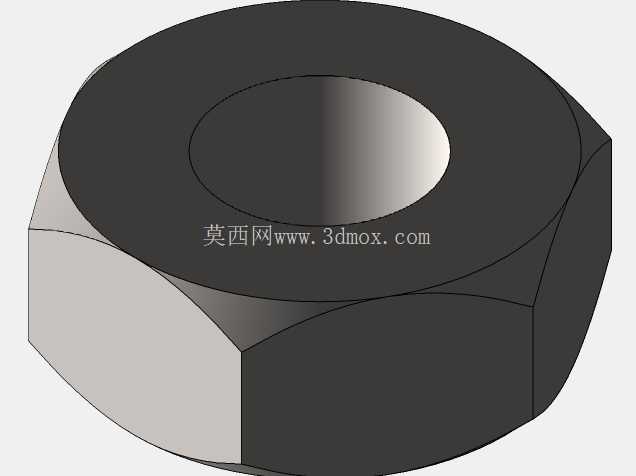

考虑到户外携带的需求，所有支脚和中柱收缩后整体长度不超过0.5米，可放入常规的观测设备携行包内，结构主体采用铝合金材质制作，连接受力部位采用不锈钢紧固件，整体重量控制在2.2kg以内，单人长时间背负不会产生过大的负重压力。支脚的表面做了硬质阳极氧化处理，耐磨抗腐蚀，在高湿度、轻度盐碱的野外环境下使用也不会出现表层锈蚀脱落的问题。在实际安装使用时，不需要额外的辅助安装工具，所有调节、锁紧动作都可徒手完成，从开箱取出到架设调平完成的时间可控制在2分钟以内，满足应急观测、快速转场的作业需求。
