卧式圆柱形工业承压锅炉结构设计

在化工生产、食品加工、纺织印染以及集中供热站点的工艺布局里，这类卧式圆柱承压锅炉是核心热源输出单元，区别于立式小容量炉型，卧式布局的核心优势是可以在有限厂房高度下布置更大的换热容积，适配连续生产工况下的稳定蒸汽或热水输出需求。从实际落地的安装场景来看，这类设备通常布置在厂区独立的换热站房内，底部的鞍式支座直接与预埋的混凝土基础通过地脚螺栓固定，安装时需要提前核对支座间距与基础预留孔位的匹配度，同时要在筒体两端预留足够的检修空间，一端用于封头人孔的拆装作业，另一端预留管道接驳的操作面，避免后期运维时出现操作空间不足的问题。

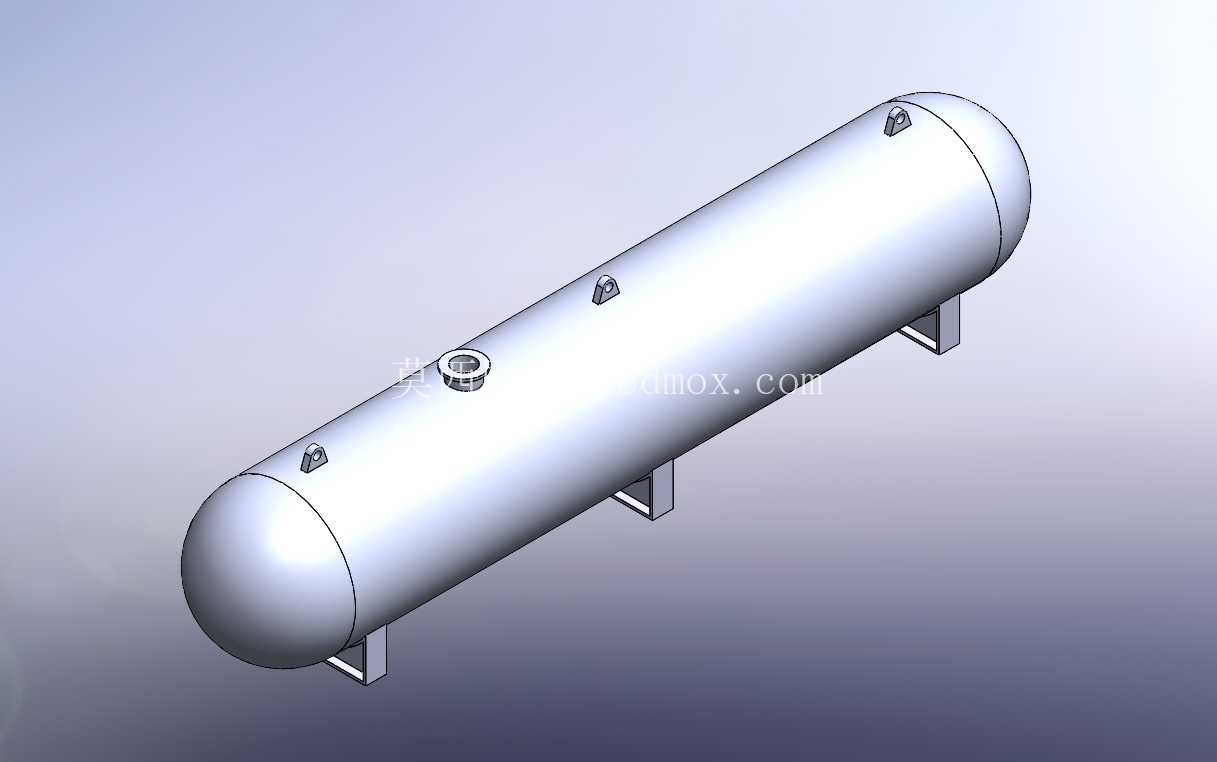

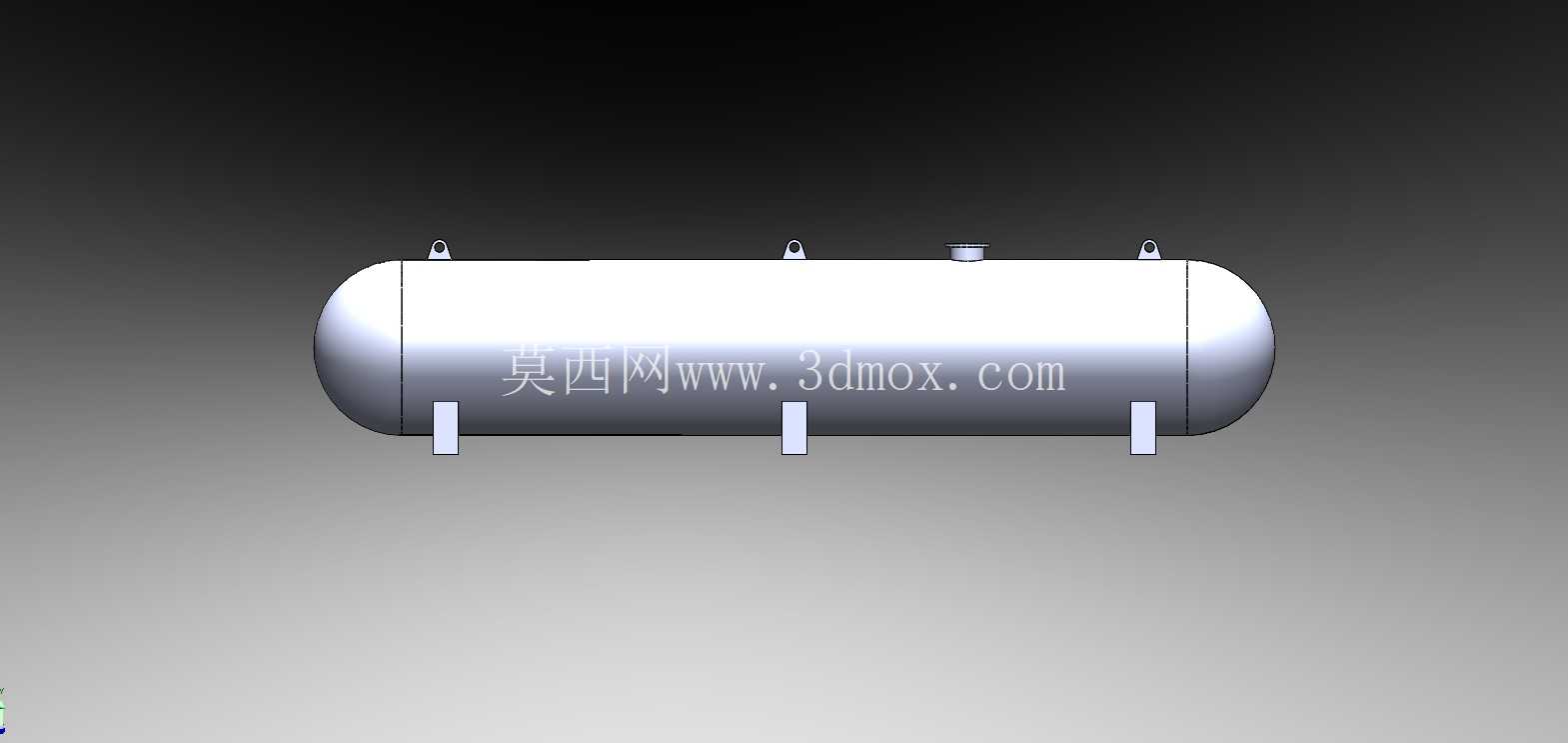

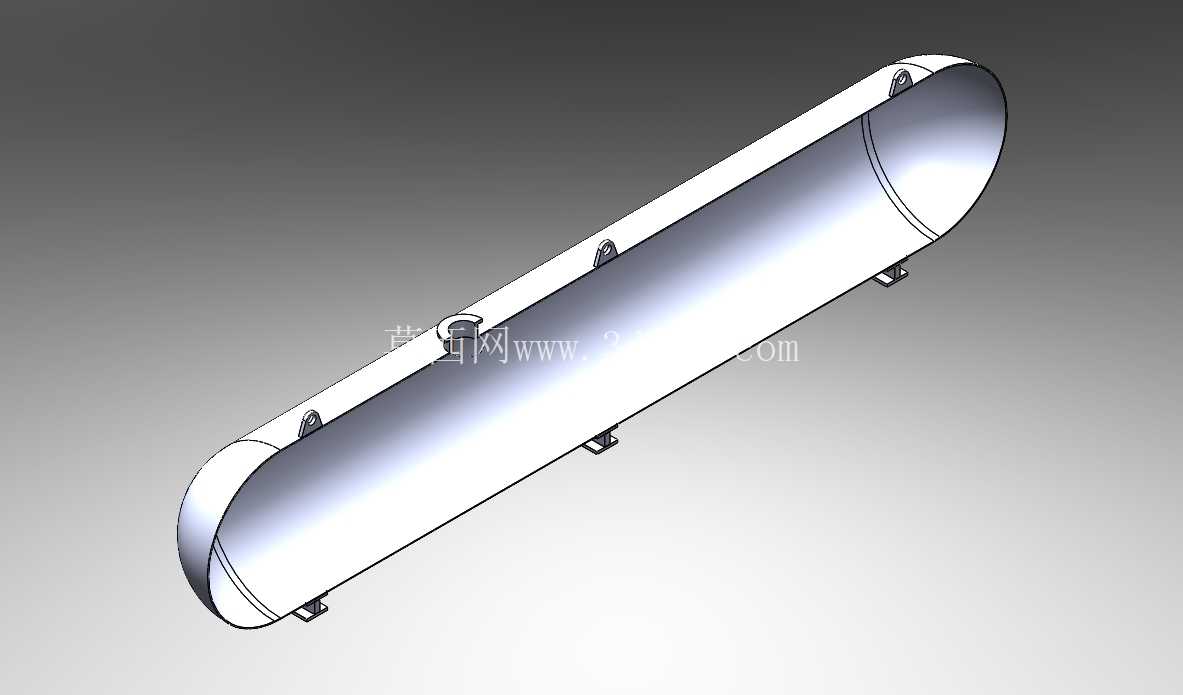

从结构设计逻辑来看，圆柱形筒体搭配两端椭圆形封头的构型，是承压容器领域经过长期验证的最优解之一，曲面结构可以均匀分散内部高温介质带来的环向与轴向应力，相比方形结构能在同等壁厚下承受更高的工作压力，减少应力集中带来的疲劳损伤风险。筒体上的接口布局完全围绕实际工艺路径设置：顶部的接口分别对应蒸汽出口、安全阀安装座、压力表取压口，侧部的接口对应进水口、排污口，每个接口的凸台都做了加厚处理，避免管道焊接或法兰连接时对筒体母材造成损伤，同时所有接口的位置都避开了鞍式支座的应力集中区域，防止长期运行过程中接口焊缝受支座反力影响出现开裂。筒体外部预设的保温层安装吊耳，是现场施工时容易忽略的细节，这些吊耳的位置经过受力核算，既可以作为保温层金属护板的固定点，也能在设备吊装时作为辅助吊点使用，配合筒体上的主吊耳完成水平吊装就位，避免吊装过程中筒体出现形变。

设备的功能实现逻辑围绕高效换热与热损控制展开，钢制外壳的材质选型完全匹配额定工作压力下的强度要求，内部的换热面经过流场优化，高温烟气在壳程内的流动路径被设计成多回程结构，尽可能延长与水侧的换热时间，提升能源利用效率；外部的保温层采用多层复合结构，内层用耐高温的硅酸铝纤维贴合筒体表面，外层用高密度岩棉做隔热填充，最外层用镀锌钢板做防护壳，最大限度减少运行过程中的散热损失，保证炉体表面温度控制在安全范围内，避免运维人员误触造成烫伤。设备自带的安全附件接口全部按照承压设备规范预留，安全阀的泄放口径经过排量核算，确保超压时能快速泄放内部压力，压力表与水位计的接口位置设置在操作人员便于观察的高度，无需登高就能实时掌握设备运行参数。

从安装边界的尺寸适配角度，这类卧式锅炉的筒体长度与直径比通常控制在3:1到5:1之间，既保证足够的储水与蒸发容积，也不会因为长径比过大造成筒体挠度超标，底部鞍式支座的宽度与包角经过受力计算，确保筒体自重加上满水重量能均匀传递到基础上，不会出现局部应力过大造成基础沉降不均的问题。现场管道接驳时，蒸汽出口需要安装疏水阀组，避免管道内的冷凝水回流进炉筒造成水击，进水口需要安装止回阀，防止炉内高压水倒流回供水管道，排污口需要接至排污降温池，避免高温排水对厂区排水系统造成损伤。在实际选型适配时，需要根据厂区的蒸汽或热水总负荷确定筒体的容积与换热面积，同时核对设备运输路径的转弯半径与门洞尺寸，确保整体到货的炉体能顺利运抵站房就位，避免现场二次拆解带来的密封与强度隐患。
