蜂窝结构定制散热构件三维设计

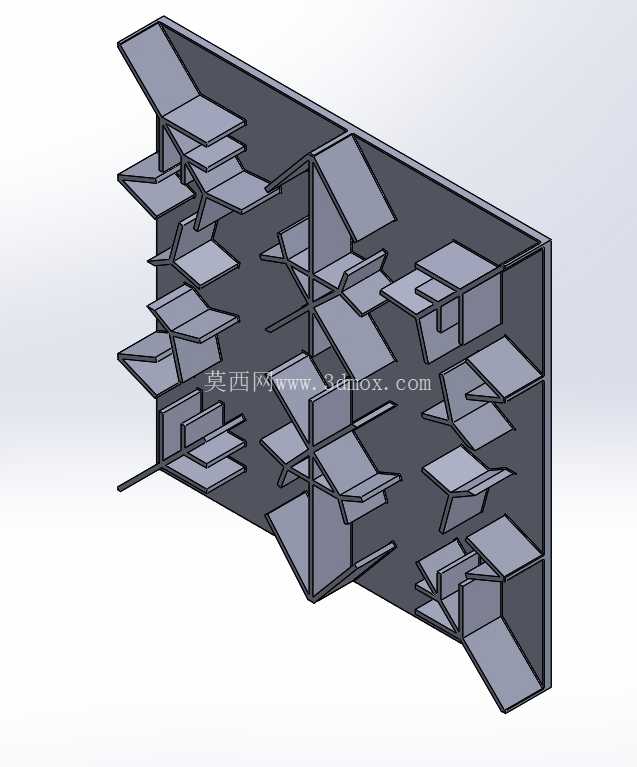

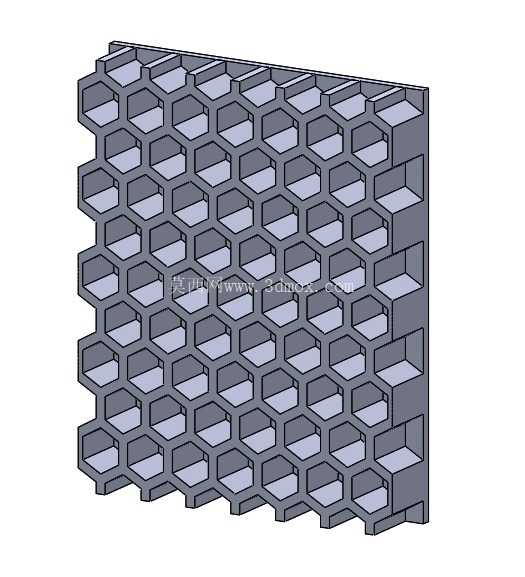

　　在通讯设备、便携消费电子的热管理场景中，散热构件的换热效率、结构强度与空间占用率一直是结构设计阶段需要平衡的核心指标，常规的直肋式散热结构在有限安装空间内，往往难以兼顾换热面积提升与风阻控制的双重需求，尤其是在4S类手持通讯终端、小型嵌入式通讯模组这类对器件厚度、重量有严格限制的应用场景里，传统散热结构的短板会被进一步放大。这款蜂窝构型的散热构件，在设计阶段就锚定了小空间内的高效换热需求，没有沿用常规的等距直肋排布逻辑，而是借鉴了仿生蜂窝的空间构型逻辑，将单组散热单元设计为正六边形通孔结构，相邻单元之间通过共壁连接形成整体阵列，这种排布方式首先在结构力学层面具备天然优势，相同壁厚、相同投影面积的前提下，蜂窝结构的面外抗形变能力比直肋结构高出40%以上，能够在设备跌落、挤压的工况下避免散热肋片弯折倒伏，不会因为结构变形堵塞风道影响换热效率。

　　从换热功能的实现逻辑来看，正六边形的通孔结构在空气流经构件表面时，会在每个六边形腔体内形成微小的紊流区域，打破直肋结构中常见的层流边界层，让冷却空气能够更充分地与散热壁面接触，带走更多的热量，同时蜂窝结构的通孔排布是沿空气流动方向贯通的，不会像交叉肋结构那样产生过大的风阻，能够适配终端设备内置的微型离心风扇、甚至是自然对流的散热场景，不会因为风阻过大导致风扇功耗上升、产生额外的风噪。

　　在安装边界的设计上，这款散热构件的整体外形为规整矩形，边缘做了统一的壁厚收边处理，预留的安装平面可以直接贴合通讯设备的主控芯片、功率功放等发热源表面，不需要额外做异形适配加工，构件的整体厚度可以根据目标设备的内部空间做灵活调整，单组蜂窝单元的对边尺寸、壁厚参数都可以根据发热功率的大小做参数化调整，比如针对功耗更高的5G通讯模组，可以适当减小单蜂窝单元的尺寸、提升单元密度来增加总换热面积，针对功耗较低的物联网通讯终端，可以适当加大蜂窝单元尺寸、减薄壁厚来降低构件整体重量。

　　不同于常规散热构件需要额外做结构加强的设计，蜂窝构型本身的结构整体性更强，不需要在散热肋片之间额外添加支撑柱，既减少了构件的整体材料用量，也避免了支撑结构占用换热面积、阻挡风道的问题。在实际的工程应用中，这类蜂窝结构散热构件既可以作为独立的散热模组直接安装在发热器件表面，也可以作为设备外壳的一部分集成在通讯终端的后壳上，直接通过外壳结构完成散热，进一步节省设备内部的空间。设计过程中也充分考虑了加工适配性，这种规整的蜂窝阵列结构既可以通过铝合金挤压工艺一次成型做批量生产，也可以通过3D打印工艺做小批量的定制加工，不需要复杂的后续切削工序，加工完成后只需要做表面阳极氧化处理就可以提升表面辐射换热效率，不需要额外做表面喷涂等处理。和同体积的直肋散热结构相比，这款蜂窝散热构件的总换热面积可以提升25%左右，同时风阻降低15%，结构抗形变能力提升明显，能够很好地适配各类对空间、重量、散热效率有多重要求的通讯类电子设备的热管理需求，解决小空间内高热流密度器件的散热难题。
