飞塔FortiGate100F下一代防火墙结构设计

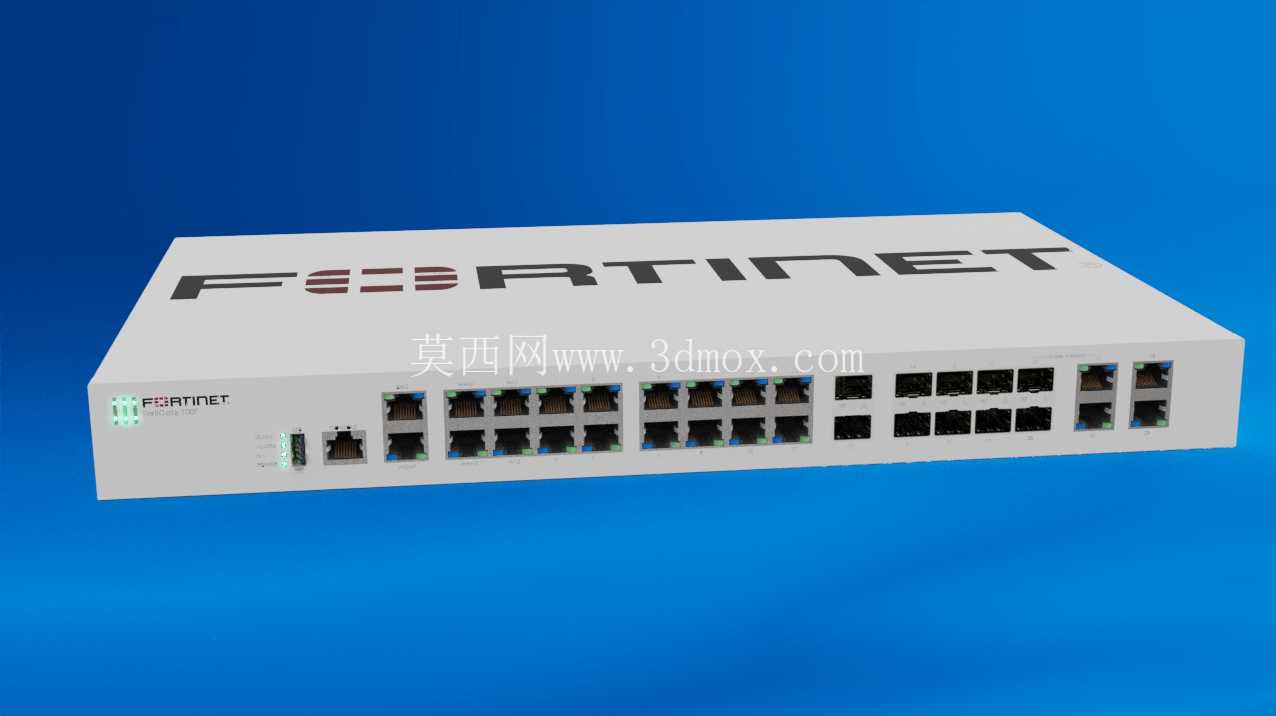

　　在企业网络边界安全部署场景中，下一代防火墙是核心的流量管控与威胁防护节点，FortiGate 100F作为面向中小规模办公网络、分支节点的安全网关设备，其结构设计需要兼顾机房部署适配、接口操作便利性、长期运行散热可靠性等多维度工程需求。从设备前面板布局来看，整体采用1U机架式标准尺寸设计，宽度适配通用19英寸机柜安装位，深度控制在常规弱电柜、网络机柜的兼容范围内，安装时可通过配套挂耳直接固定在机柜立柱上，预留的前后通风间隙符合机房冷热通道布局要求，不会因设备进深过大遮挡机柜理线空间。

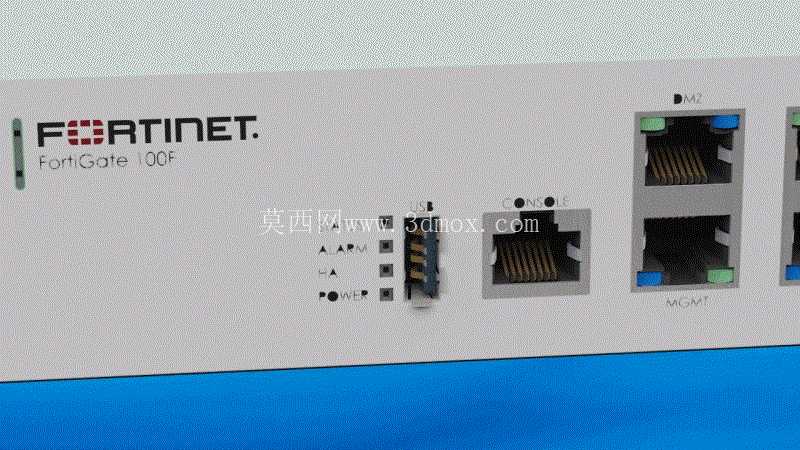

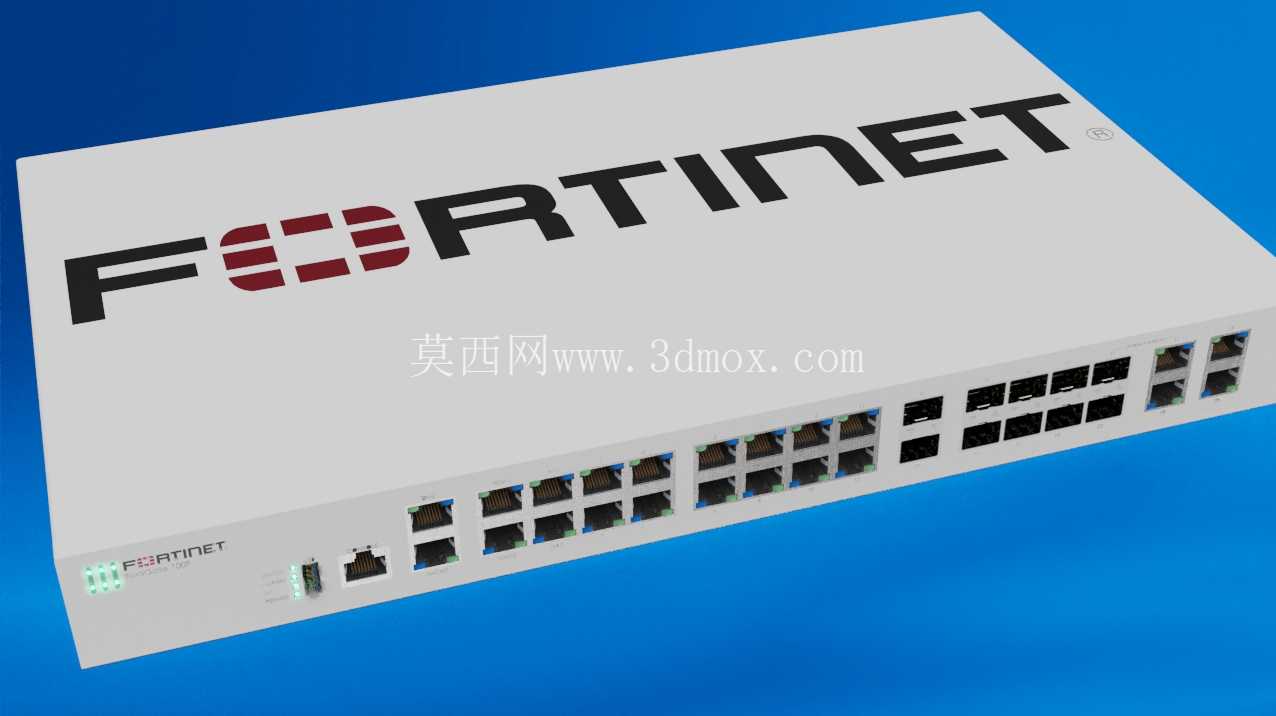

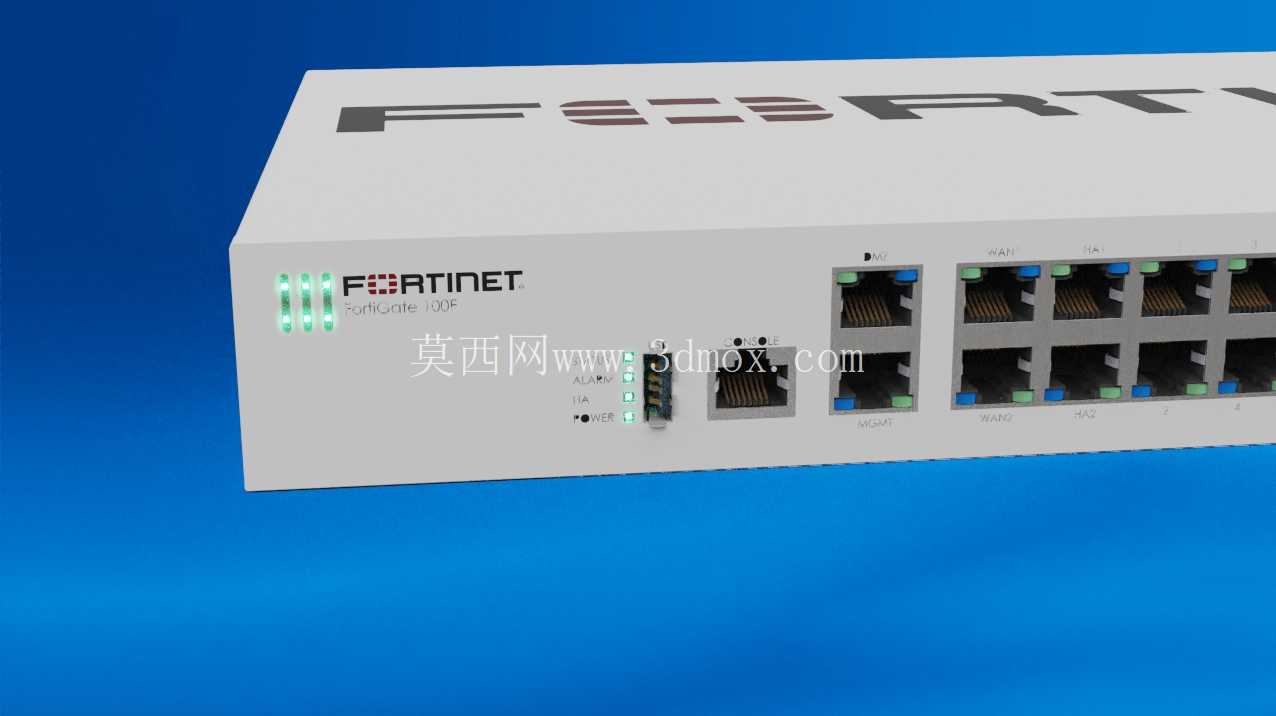

　　前面板的接口排布遵循运维操作优先级逻辑，最左侧设置设备运行状态指示灯组，分别对应电源、系统告警、HA状态、端口激活状态，指示灯采用低亮度长寿命LED，在机房弱光环境下可清晰识别状态，同时不会产生多余光污染影响运维人员巡检。紧邻状态指示灯的是Console配置口与USB管理口，Console口采用标准RJ45形态，适配常规调试线缆，位置设置在面板偏左区域，方便运维人员在机柜正面完成初始配置、故障排查时的线缆插接，无需探身到设备后侧操作；USB接口预留用于本地配置导入、日志导出、固件升级等离线操作，接口做了内凹处理，避免插接U盘后突出面板影响机柜前门闭合。面板中部到右侧区域为业务接口区，包含多个千兆电口与对应SFP插槽预留位，每个接口旁标注清晰的端口编号，接口间距控制在合理范围，即使插满水晶头也不会出现相邻端口插拔干涉的问题，DMZ、MGMT专属管理接口单独划分区域，和业务数据接口做物理区隔，避免运维时误插线缆导致管理通道中断。设备外壳采用冷轧钢板一体冲压成型，表面做哑光磨砂喷塑处理，既可以屏蔽内部电路的电磁辐射，也能抵御机房环境中的轻微磕碰、浮尘附着，前面板底部的蓝色装饰条做了倒角处理，没有尖锐棱角，搬运安装时不会划伤操作人员。

　　从结构设计思路来看，这款设备的内部框架采用分层布局，电源模块、主控板、接口板分别固定在不同的安装筋位上，各模块之间预留散热风道，前面板进风、后侧出风的风道路径没有过多遮挡，配合低转速静音风扇可以满足7*24小时连续运行的散热需求，风扇位做了减震胶垫固定，运行时的振动不会传导到机柜安装位产生共振噪音。设备的安装边界设计充分考虑了现场部署的兼容性，挂耳安装孔位适配不同品牌机柜的立柱孔距，设备底部也预留了橡胶脚垫，在没有机柜的小型办公场景下可以直接放置在桌面、弱电箱隔板上，不会刮伤放置面。

　　在实际用途层面，这款设备部署在网络出口位置时，可完成跨VLAN流量转发、入侵防御、病毒过滤、应用识别管控等功能，对应的硬件结构预留了足够的算力模块安装空间，前面板的状态指示灯可以直观反馈当前设备的负载、告警状态，运维人员无需登录管理后台就能快速判断设备运行是否正常。接口的排布逻辑也贴合日常运维习惯，常用的内网、外网接口设置在面板最易操作的区域，不常用的高密预留接口靠内侧布置，减少日常插拔线缆时的误操作概率。外壳的接缝处做了折弯咬合处理，配合EMI弹片可以有效降低电磁泄漏，满足办公场景、涉密分支节点的电磁兼容要求，设备边角全部做了圆角过渡，在设备上架、搬运过程中不会割伤线缆或者操作人员。从三维建模的角度来看，这款设备的结构细节还原需要重点关注接口的相对位置公差、指示灯的开孔尺寸、挂耳的安装孔位坐标，这些尺寸直接影响后续做机房布局仿真、设备安装模拟时的精度，尤其是前面板各接口的深度尺寸，要匹配常规水晶头、光模块的插接长度，避免建模时出现接口深度不足导致的装配干涉问题，外壳的壁厚、内部筋位的布局也要和实际设备的承重需求匹配，确保模型用于结构验证时可以还原真实的装配关系。
