带液位检测功能的瓶装饮品输送装置

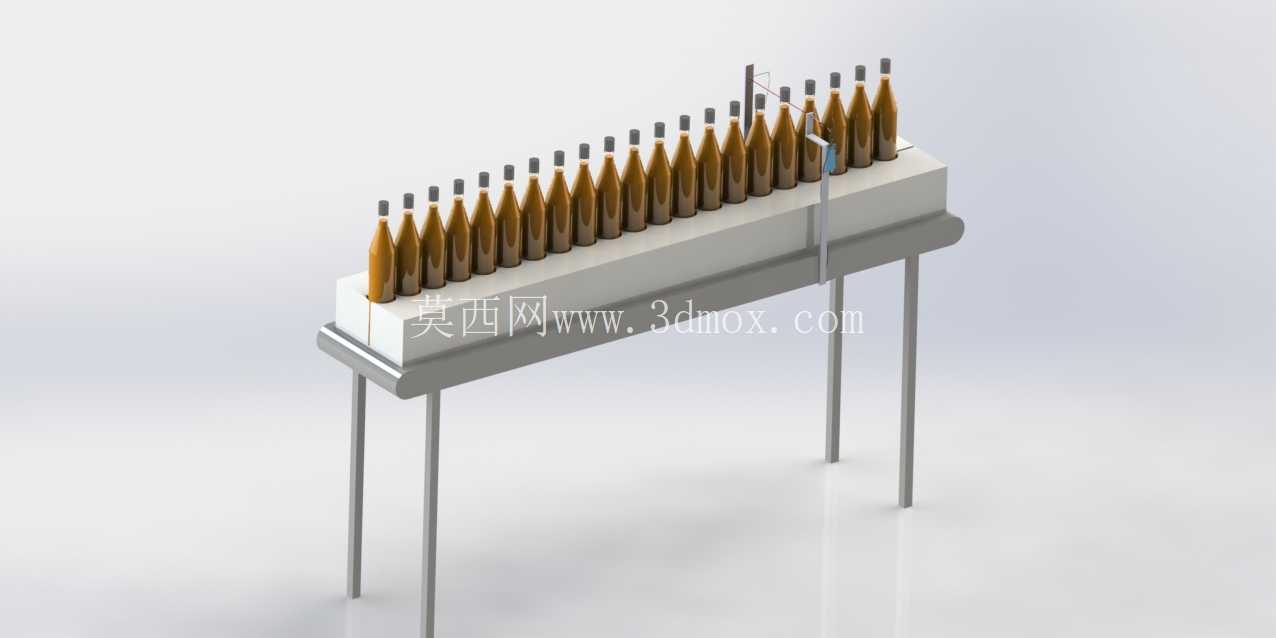

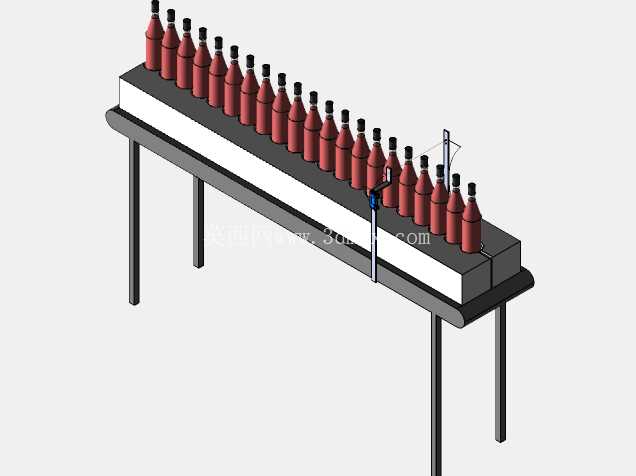

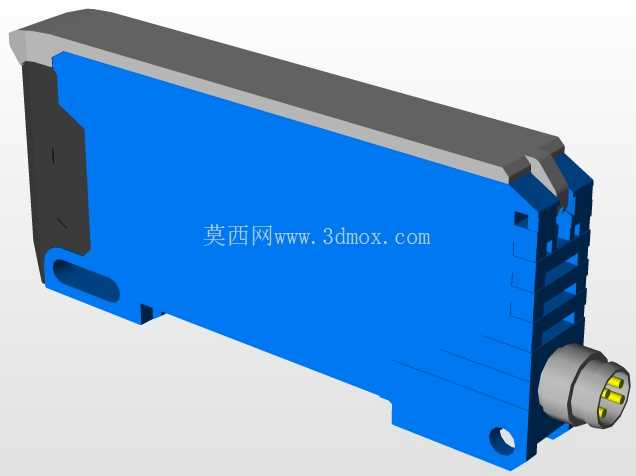

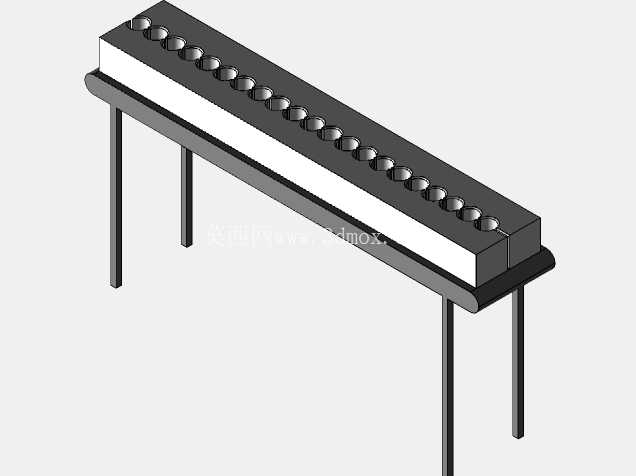

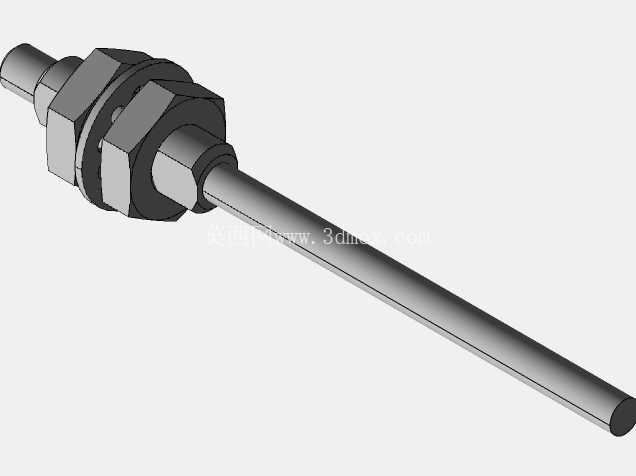

　　从结构设计来看，设备主体采用窄幅带式输送结构，支撑腿选用标准圆管型材加工，四条支腿底部预留安装调节孔位，可适配车间地面的高度差调整水平度，输送台面的高度可根据前后衔接设备的接口高度做±50mm范围的微调，安装边界宽度控制在350mm以内，长度可根据检测工位的需求做模块化拼接，单段标准长度为1200mm，能够适配多数中小型饮品灌装线的工位间距要求。检测单元选用对射式光电传感器，安装支架采用可滑移式设计固定在输送架两侧，可根据不同瓶型的高度、直径调整传感器的安装高度与横向间距，检测光束刚好对准瓶身的额定液位线位置，当灌装过量出现液位溢出、瓶内液位超过额定阈值时，传感器会即时触发信号，可联动后端的剔除机构将不合格瓶体分流，避免异常品流入下道工序。在瓶装饮品灌装生产环节，输送线是衔接各工位的核心载体，常规输送设备仅能完成物料转运，无法对灌装后瓶内液位进行在线甄别，一旦出现溢流、灌装量超标的瓶体流入后续封盖、贴标工位，不仅会造成包装物料污损，还会增加后续人工挑拣的工作量，甚至因残液渗漏污染输送辊道、传动部件，提升设备运维频次。这款集成检测功能的输送装置，正是针对灌装后段的检测转运需求设计，可直接嵌入现有瓶装生产线的灌装工位与封盖工位之间，无需对原有产线布局做大幅改动。

　　输送面采用食品级防滑平皮带，表面做哑光处理避免光线反射干扰传感器检测精度，皮带下方的承托板采用高分子耐磨材质，减少长期运行的皮带磨损，传动端采用减速电机直驱结构，传动平稳无明显抖动，可保证瓶体在经过检测区域时保持直立状态，不会因输送晃动导致检测误判。设计过程中充分考虑了饮品生产车间的清洗需求，输送架体采用不锈钢材质焊接成型，所有焊缝做打磨抛光处理，无清洁死角，可直接用高压水枪冲洗台面，传感器的接线全部内置在架体的走线槽内，外部无裸露线缆，避免冲洗过程中出现电路故障。设备的运行速度可根据产线节拍做无级调整，最快输送速度可达到0.8m/s，对应每小时可完成12000瓶的检测输送任务，能够匹配多数中速灌装线的产能需求。

　　和常规独立检测工位相比，这款集成检测功能的输送装置将转运与检测功能合二为一，不需要额外占用独立的工位空间，也省去了单独配置检测台架的成本，传感器的安装位置可灵活调整，能够兼容直径50mm到100mm、高度150mm到350mm的多种瓶装容器，不管是玻璃瓶装啤酒、饮料，还是PET瓶装饮品都能适配。在结构细节上，输送架两侧设置了可调节的导向护栏，护栏采用光滑圆棒材质，不会刮花瓶身标签，护栏的间距可根据瓶体直径快速调整，换型时不需要借助专用工具，十分钟内即可完成不同规格产品的参数切换。传动辊筒两端采用密封式轴承，可阻挡灌装过程中溅出的液体、糖分进入轴承内部，延长轴承的使用寿命，减少日常维护的频次。

　　设备的电控接口预留了标准IO端口，可直接对接产线的总控系统，不需要额外配置转换模块，传感器的检测灵敏度可根据不同液体的透光率做微调，比如针对深色玻璃瓶、透光率较低的饮品，可适当调高传感器的发射功率，保证检测准确率，避免漏检、误检情况发生。从安装适配性来看，设备的整体重量控制在80kg以内，不需要做特殊的地面承重处理，直接放置在车间地面通过膨胀螺栓固定即可，支腿的调节范围可覆盖地面15mm以内的不平整度，保证输送皮带始终处于水平运行状态，避免瓶体在输送过程中出现倾倒、偏移的问题。
