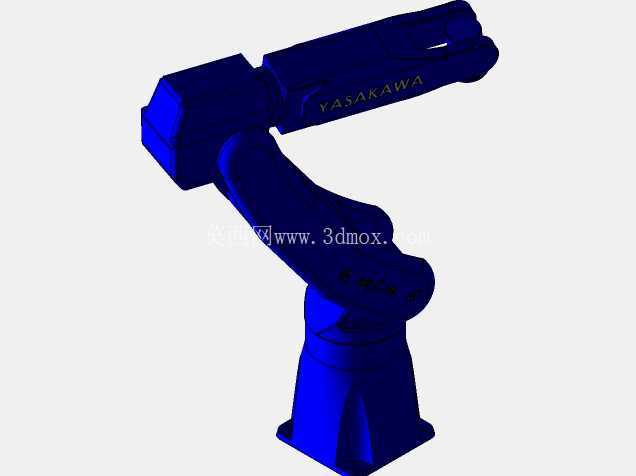

安川GP7六轴工业机械臂结构设计

　　在3C电子零部件上下料、小型工件装配、轻载码垛这类工位的设备选型阶段，负载7kg级的六轴机械臂一直是兼顾作业半径与部署灵活性的主流选择，这款安川GP7的三维结构还原，完全围绕现场落地的实际需求搭建，没有做多余的外观修饰，每一处关节的衔接、底座的安装位都对应真实设备的物理边界。做这类机械臂建模的时候，最先要敲定的是底座的安装尺寸，毕竟现场的工装台高度、地面固定螺栓的孔位都是提前预留的，这款机械臂的底座采用圆形法兰式固定结构，法兰盘上的安装孔位呈圆周均布，对应的螺栓规格、孔距公差都严格匹配实物参数，避免后续导入产线布局时出现安装位错位的问题。

　　从关节布局来看，这款机械臂采用经典的六轴垂直多关节构型，J1轴负责底座水平回转，覆盖整个作业圆周范围，J2、J3轴为大臂小臂的摆动关节，决定了整机的垂直作业高度与水平伸展距离，J4、J5、J6轴为末端手腕的三个旋转自由度，可实现末端执行器任意空间姿态的调整，满足复杂角度的装配、涂胶、抓取作业需求。在实际产线应用里，这类7kg负载的机械臂常搭配气动夹爪、电动吸盘、小型焊枪这类末端执行器，用于电子行业的PCB板转运、小家电零部件的螺丝锁付、轻量货品的分拣码垛，相比同负载级别的水平关节机器人，它的作业空间更立体，能绕过工位上的工装夹具障碍物，适配更复杂的工位布局。

　　建模过程中对各关节的运动限位做了对应还原，每个关节的转动角度范围都参考真实设备的运动参数设置，在做离线编程仿真的时候，可以直接验证动作路径是否存在干涉，不用再反复调整关节限位参数。大臂与小臂的壳体采用流线型造型设计，一方面是为了减少运动过程中的风阻与转动惯量，提升高速运行时的稳定性，另一方面也能避免壳体棱角与周边设备、线缆发生剐蹭，关节处的走线槽全部做了内嵌式处理，外部没有裸露的线缆，既可以减少作业过程中线缆被剐蹭损坏的概率，也能让整机外观更整洁，降低积尘概率，适配洁净车间的使用要求。末端法兰的安装尺寸符合通用工业机械臂的末端接口标准，可以直接适配市面上绝大多数标准末端执行器，不需要额外做转接法兰设计，减少设计阶段的非标件工作量。

　　从安装边界来看，这款机械臂的整机重量控制在中小负载机型的合理区间，不需要做特殊的地基加固，普通的型钢焊接工装台只要满足承重要求就可以直接安装，部署灵活度很高，既可以落地安装在地面工位，也可以倒装在机架顶部、侧装在生产线侧边，适配不同的产线布局需求。在结构细节上，各关节的伺服电机、减速器安装位都做了准确的还原，做结构仿真的时候，可以直接赋予对应的质量参数，模拟整机运行时的动态负载，验证关节选型的合理性，也可以用于教学场景下的机械臂结构认知、运动学原理演示。相比大负载的工业机械臂，这款机型的臂展更紧凑，适合在空间有限的自动化单元里部署，多台联机作业的时候也不会出现运动范围干涉的问题，在做产线三维布局的时候，可以直接调用这个模型进行工位排布，提前验证各台设备之间的安全距离、作业覆盖范围是否存在重叠盲区，减少现场调试的返工量。
