带加强筋的铰接式支撑固定座结构

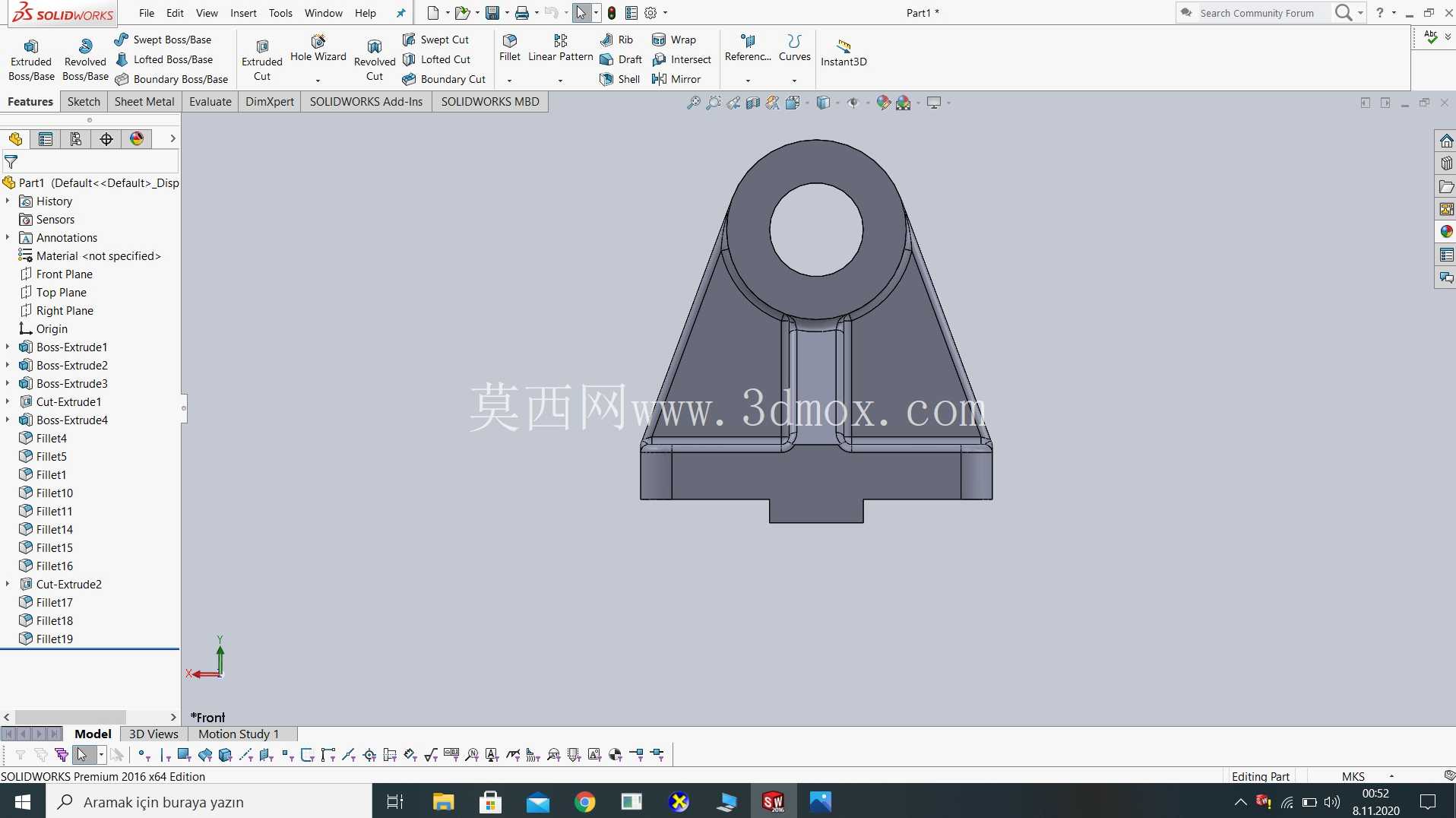

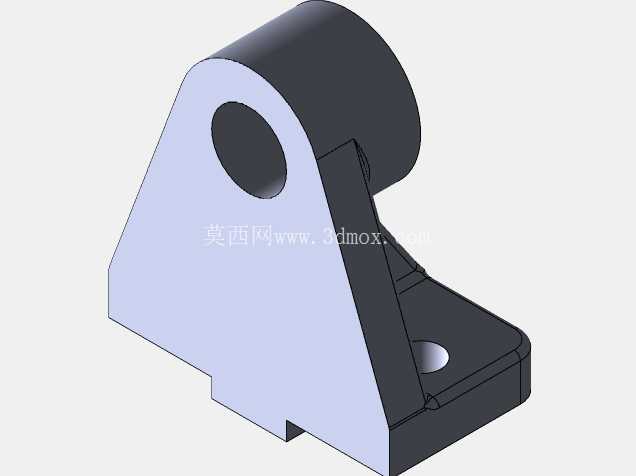

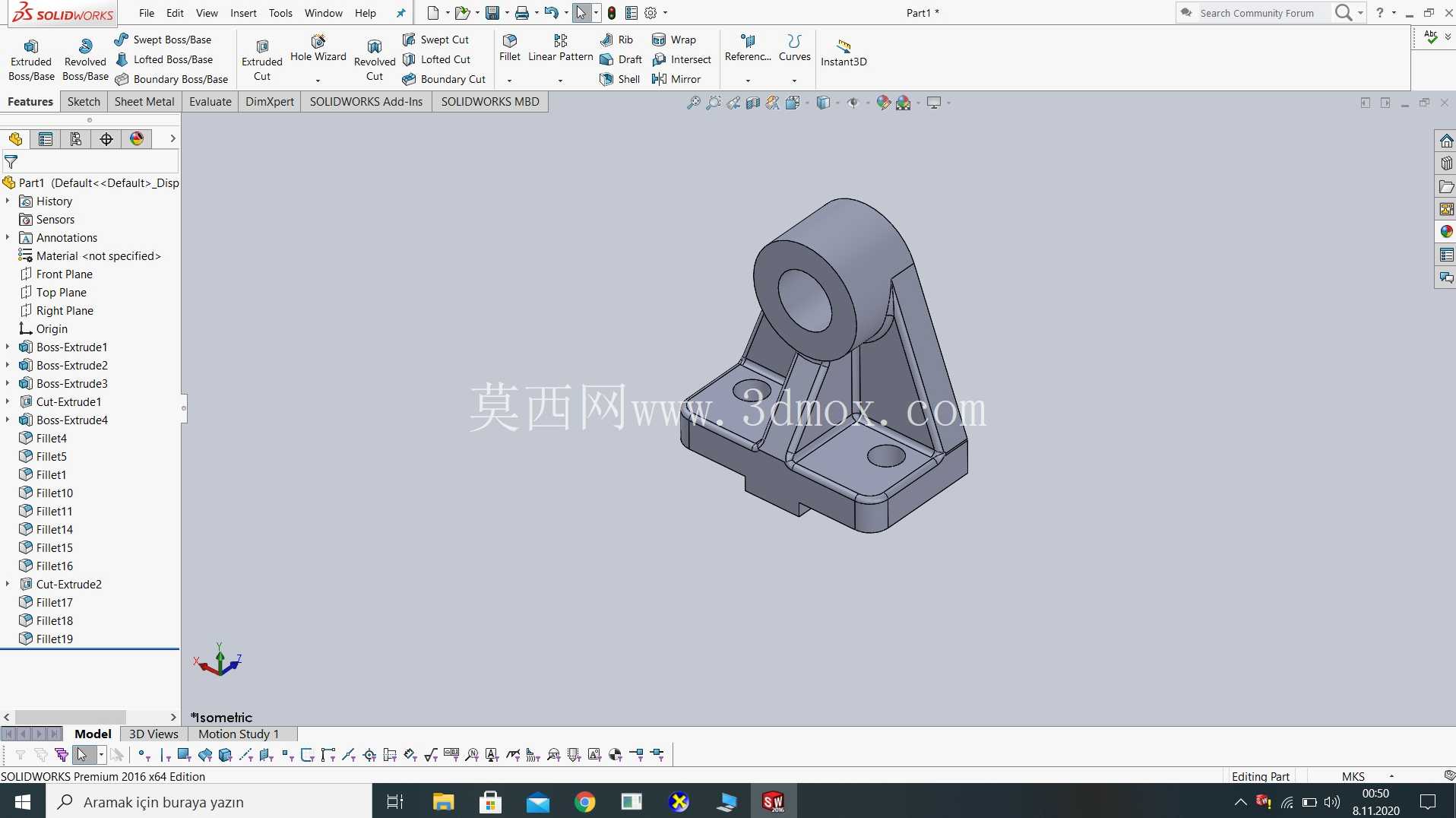

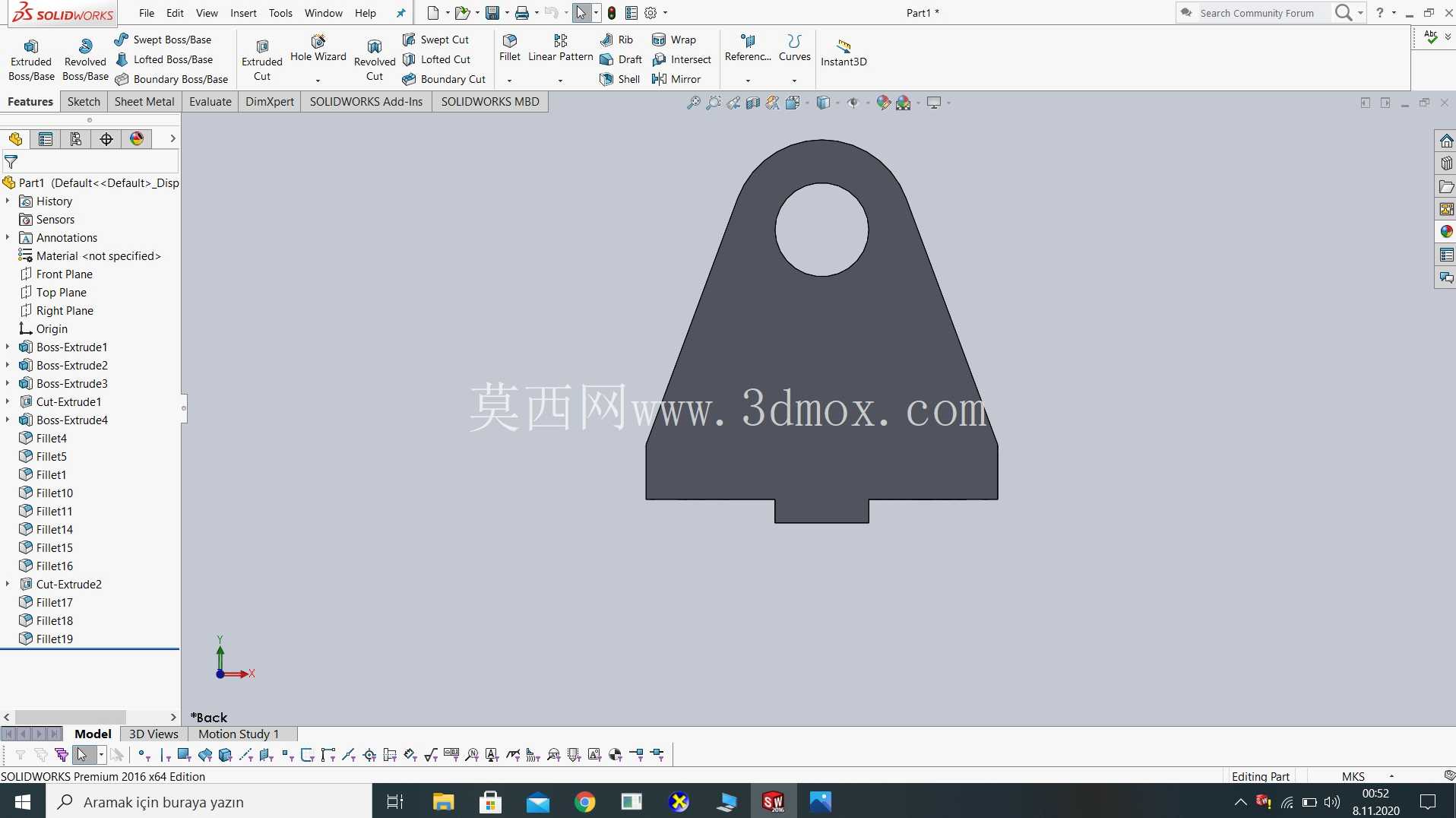

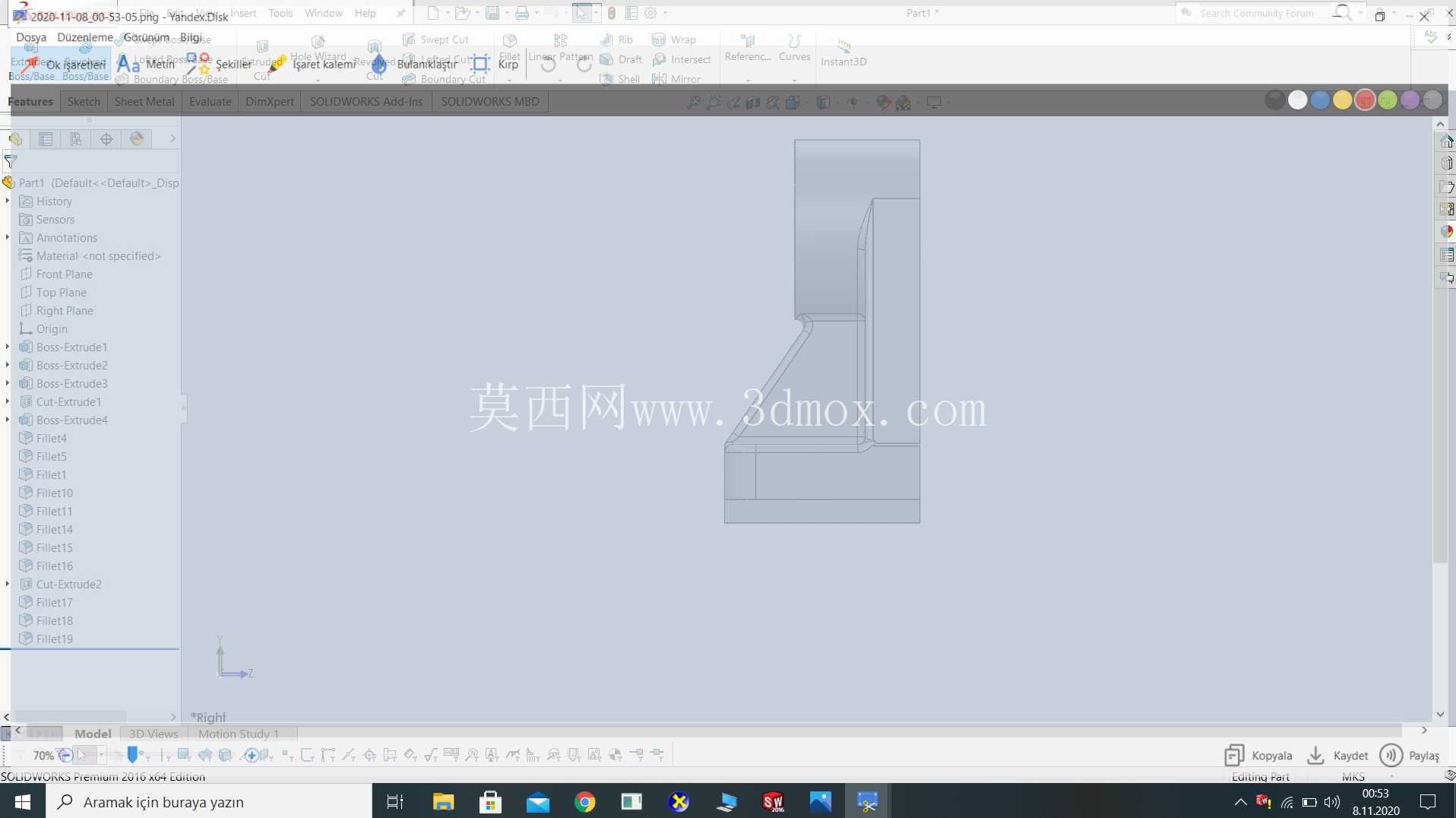

　　这类带加强筋的铰接支撑座，常见于中小型自动化输送线的侧边铰接点位、小型工装夹具的翻转支撑位，也会用在户外小型设备的舱门铰接支撑结构中，核心作用是为转动副提供稳定的安装基准，同时承受径向载荷与部分倾覆力矩，避免转动部位在长期往复动作中出现安装基准偏移。从结构设计来看，主体采用三角形支撑轮廓，这一构型并非随意选择，三角形结构的力学稳定性能够在同等耗材用量下，最大化提升支撑部位的抗弯折能力，相比直板型支撑结构，在承受垂直于安装面的载荷时，应力集中系数可降低四成左右，能有效避免长期受载出现的根部断裂问题。

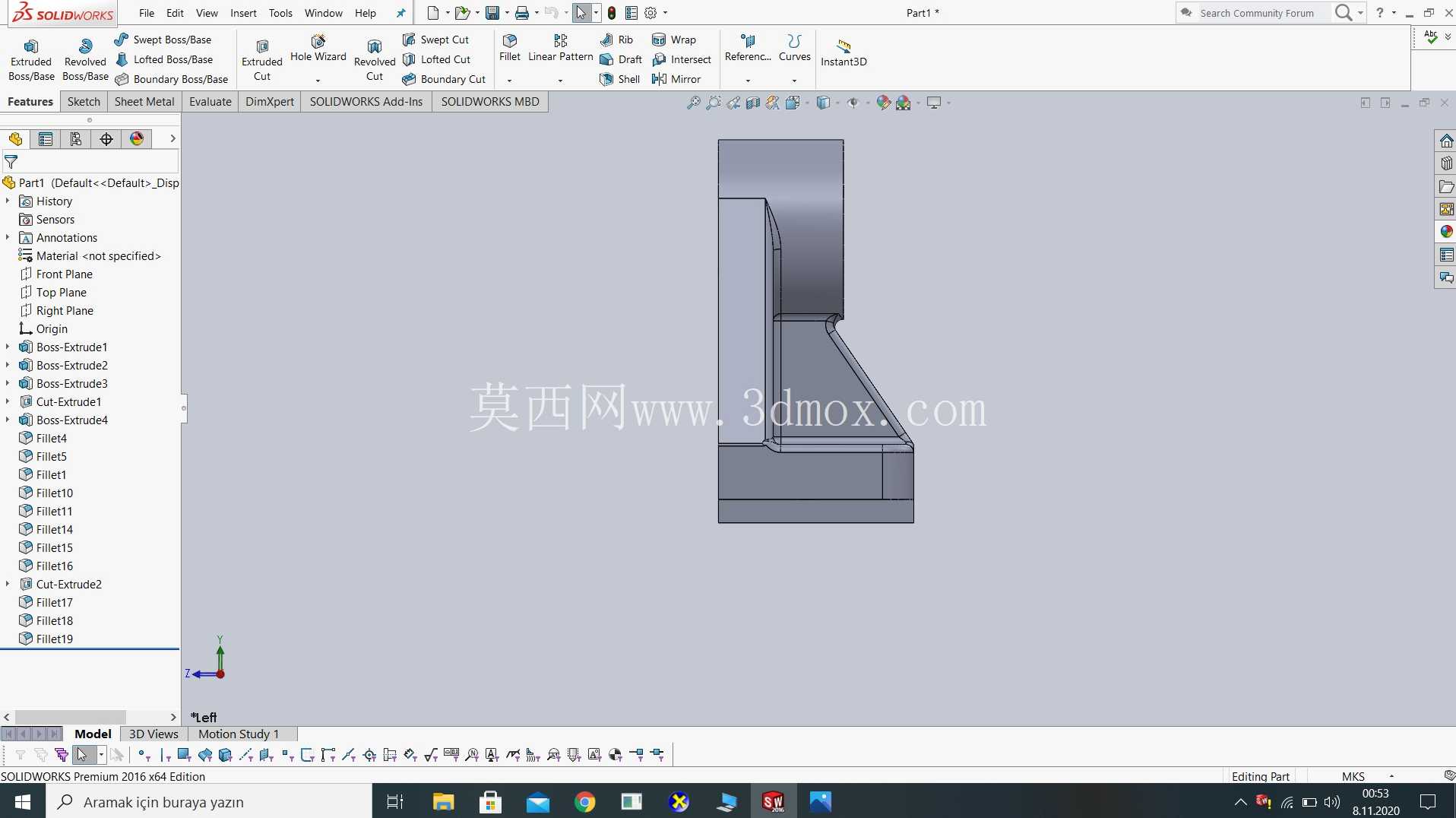

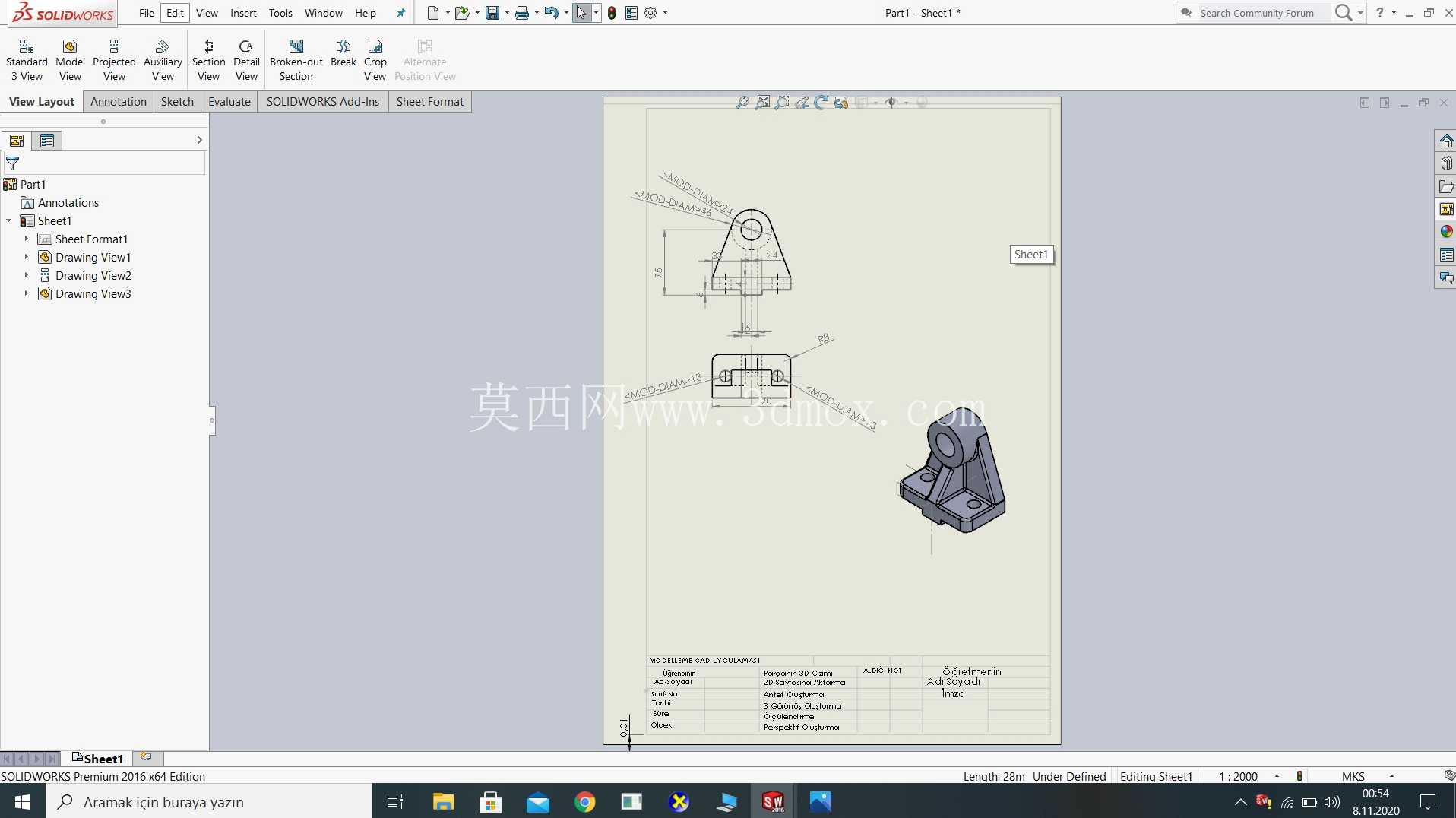

　　上部的筒状铰接孔是核心功能部位，孔壁厚度根据常规铰接销轴的配合公差设计，预留了足够的耐磨余量，可适配标准铜套或者自润滑衬套的压装，不需要额外加工衬套安装位，降低后续装配的加工成本；孔的端面做了轻微的倒角处理，既方便衬套压装时的导向，也能去除加工毛刺，避免装配时划伤衬套外壁。侧面的加强筋从筒状结构的外壁一直延伸到底座安装面的边缘，筋板厚度与主体壁厚保持一致，避免厚薄不均导致的注塑或者铸造过程中出现缩孔缺陷，筋板与主体、底座的连接位置都做了圆角过渡，圆角半径根据壁厚设置为壁厚的0.3倍，既能够缓解应力集中，也不会因为圆角过大导致局部材料堆积。

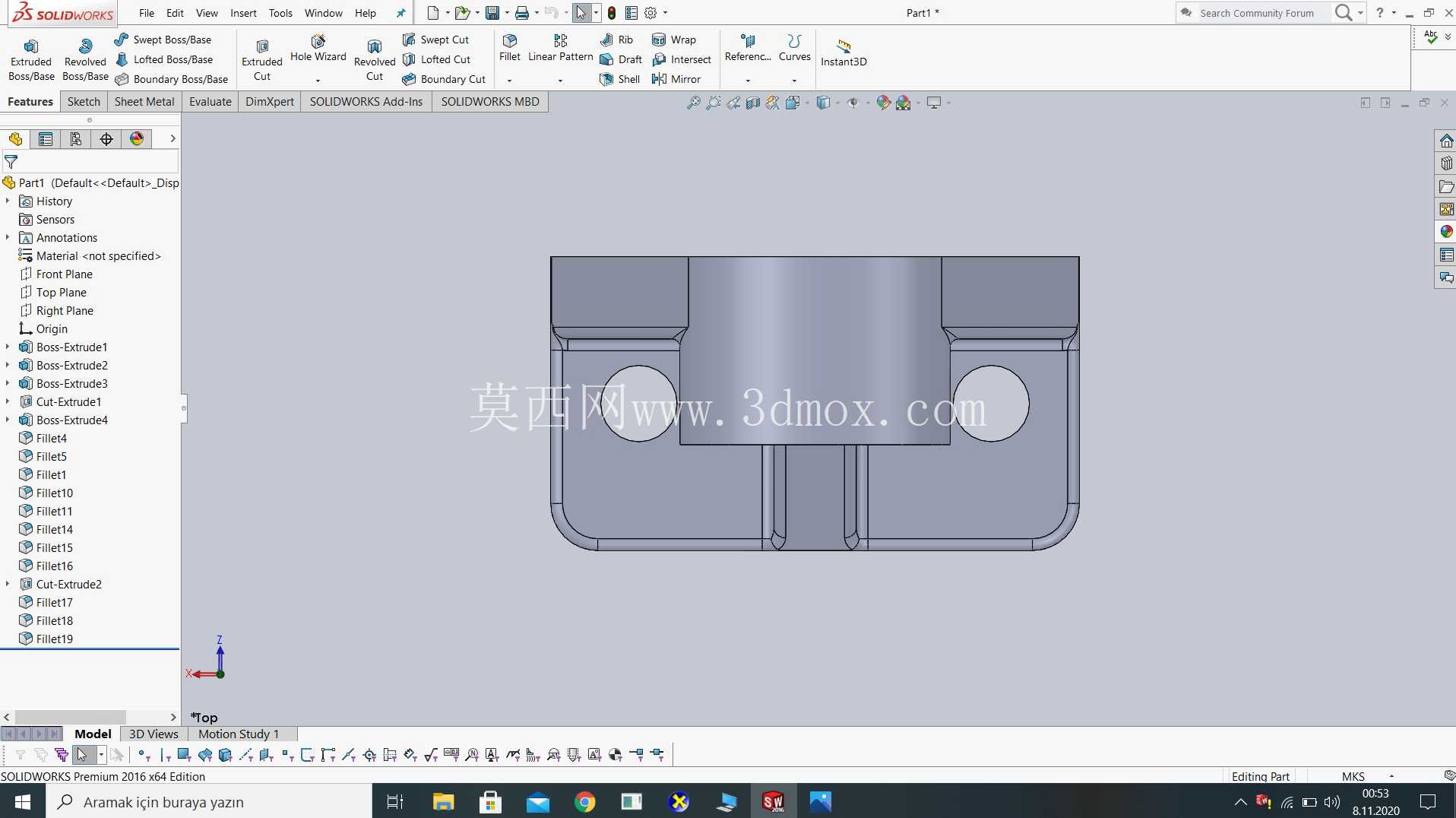

　　底部的安装底座采用带定位缺口的平板结构，底座上预留的安装孔为沉孔设计，装配时螺栓头可以完全沉入沉孔内，不会突出底座表面，避免与其他运动部件发生干涉；底座边缘的定位缺口是为了快速装配时的对位，安装时可以先卡在设备机架的预焊定位凸台上，不需要反复调整位置就能快速对准安装孔位，大幅提升装配效率。从安装边界来看，这类支撑座的安装面平面度要求控制在0.1mm以内，避免安装时因为基面不平导致铰接孔出现偏斜，进而引发销轴卡滞、磨损加剧的问题；铰接孔的轴线与安装面的平行度公差需要控制在0.05mm范围内，保证铰接转动部件的动作顺畅，不会出现别劲的情况。

　　在实际应用场景中，如果用于输送线的挡料板铰接位，这类支撑座可以承受挡料板反复翻转带来的冲击载荷，加强筋结构能够抵消冲击带来的侧向力矩，不会出现底座变形的问题；如果用于小型工装的翻转压板支撑，上部的铰接孔可以配合快拆销轴，实现压板的快速开合，满足频繁换型的工装使用需求。设计过程中需要注意，筒状铰接孔的长度不宜过长，过长会增加销轴的配合长度，反而容易因为加工误差导致卡滞，一般孔长控制在孔径的1.2到1.5倍之间最为合适，既能够保证足够的支撑接触面积，也能降低加工精度要求。底座的安装孔间距需要匹配常用的铝型材或者型钢机架的安装孔距，不需要额外在机架上打孔，就能直接适配标准机架的安装，提升零件的通用适配性。另外，支撑主体的倾斜角度是根据实际受力方向优化的，让载荷的作用线尽量靠近支撑结构的形心，减少额外的倾覆力矩，这一角度不是固定值，会根据具体使用场景的受力方向调整，但三角形支撑的基础构型能够适配大部分常规铰接支撑的受力需求，不需要大幅修改结构就能快速调整适配不同的安装空间。
