小型通用动力反冲启动器壳体结构设计

在小型通用内燃机的应用场景里，反冲启动器是手启动动力单元的核心配套部件，覆盖园林机械、小型农机、便携发电机组、小型工程动力设备等多个领域，这类设备普遍需要在无外接电源的户外场景下完成动力启动，反冲启动结构凭借结构可靠、无需额外能源、维护成本低的特点，成为小排量内燃机启动系统的主流方案，而壳体作为整个反冲启动机构的承载防护部件，直接决定了启动器的运行稳定性与使用寿命。

从实际功能层面看，该壳体首先要为内部的卷簧、拉绳、启动爪、棘轮组件提供封闭的安装腔体，隔绝户外使用时的泥水、灰尘、草屑侵入，避免内部卷簧锈蚀、卡滞，同时要承受拉启动操作时的瞬时冲击力——用户拉动拉绳时，卷簧的回弹力、棘轮的啮合冲击力都会直接传递到壳体上，因此壳体的结构强度设计需要匹配对应排量动力的启动扭矩需求，避免受力开裂。其次，壳体上的通风槽结构需要兼顾散热与防护平衡，启动器工作时卷簧反复伸缩会产生摩擦热量，内燃机缸头传递的辐射热也会聚集在启动器安装侧，周向与顶面的开槽既可以形成空气对流带走热量，又要控制槽宽尺寸，防止大颗粒杂物进入腔体卡滞启动爪。

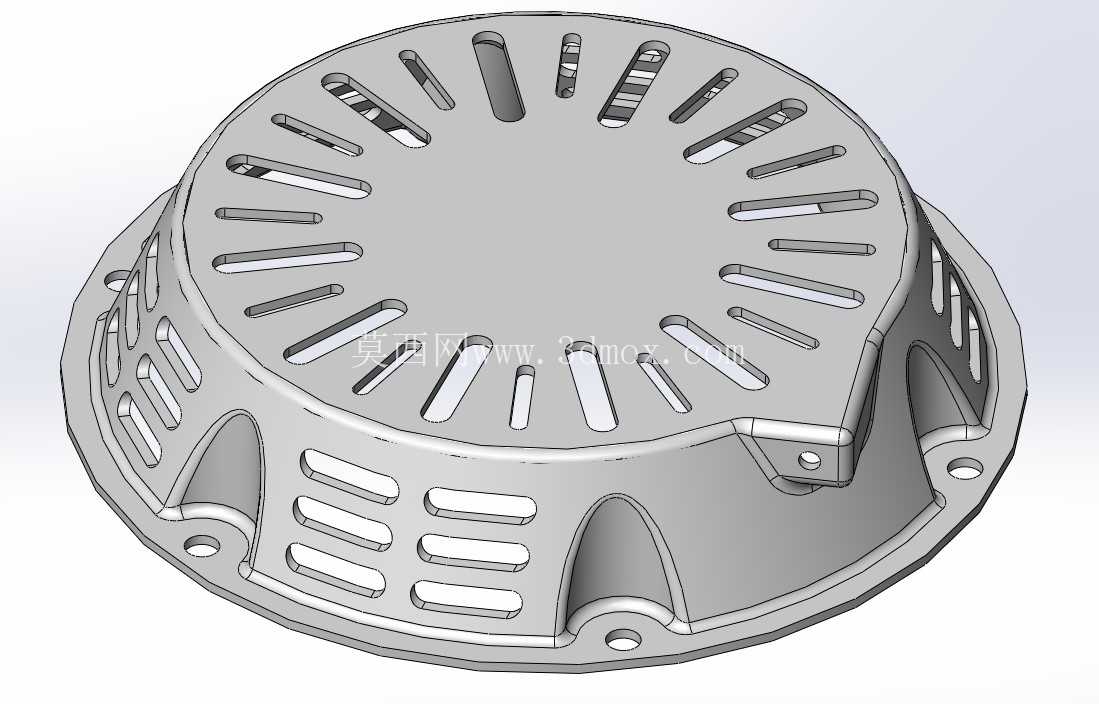

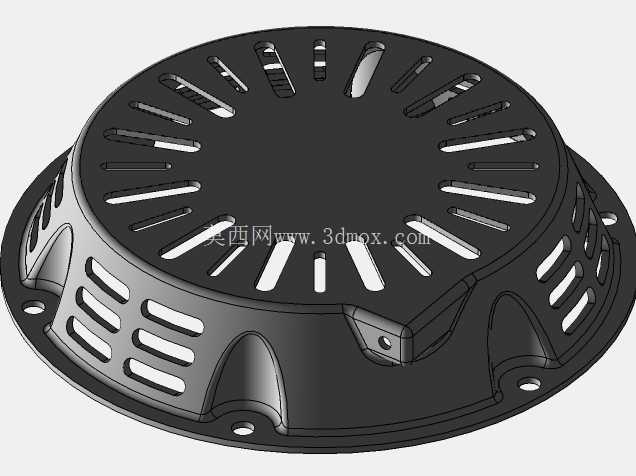

设计思路上，该壳体采用一体冲压或压铸成型的盘式结构，整体为浅盆型构型，底部法兰边设置均匀分布的安装孔，安装孔的位置度公差需要控制在±0.1mm范围内，保证与动力端箱体的安装面完全贴合，避免装配后出现偏载导致启动爪啮合错位。壳体侧壁的加强筋结构沿径向分布，对应安装孔的位置做局部加厚，抵消螺栓锁紧时的压应力，同时在启动爪的弹出位置做局部让位凹槽，保证启动爪弹出时无干涉，啮合复位顺畅。顶面的通风槽采用长短交错的排布方式，长槽对应内部卷簧的散热区域，短槽对应棘轮安装位置，既保证通风面积，又避免槽口过长降低顶面的结构刚性，槽口边缘做倒钝处理，防止用户操作时被锐边划伤，也避免装配过程中割伤拉绳外层的编织保护层。

安装边界方面，该壳体的法兰端面为装配基准面，平面度公差要求不大于0.05mm，保证装配后与动力箱体之间无间隙，不需要额外加装密封垫片即可实现基础防护；安装孔的孔径匹配通用M6固定螺栓，孔位分布圆直径适配市面上主流的168F、170F系列小型通用汽油机的启动器安装尺寸，具备较强的通用性。壳体的整体轴向高度控制在45mm以内，径向最大直径不超过190mm，装配后不会超出动力端的外轮廓尺寸，避免在设备搬运、使用过程中发生磕碰。侧壁的镂空槽方向沿周向倾斜排布，与启动器旋转时的气流方向一致，设备运行时可以借助飞轮旋转的带动形成被动气流，提升散热效率，同时倾斜的槽口可以在设备停放时避免雨水直接灌入腔体内部。

从结构细节看，壳体上的拉绳出口位置做了翻边圆滑处理，出口处设置有内嵌的耐磨衬套安装位，避免拉绳高速往复滑动时磨损塑料或金属壳体的边缘，延长拉绳的使用寿命；卷簧中心轴的安装位在壳体中心做了同轴度定位凸台，保证卷簧安装后与棘轮组件的同轴度误差控制在允许范围内，避免卷簧伸缩时出现偏磨、卡滞。壳体的边缘做卷边处理，提升整体结构的抗变形能力，在意外跌落或者受到侧向冲击时，卷边结构可以分散冲击力，避免壳体边缘开裂变形。这类壳体的材质通常选用玻纤增强尼龙或者冷轧钢板冲压成型，玻纤增强尼龙版本重量轻、防锈能力强，适配园林机械等对重量敏感的设备，冷轧钢板版本强度更高、抗冲击性能好，适配小型工程机械、发电机组等使用环境更恶劣的场景，两种材质版本的安装尺寸完全一致，可以实现互换通用。
