汽车传动系统开放式差速器结构设计

项目分类:齿轮 发布时间:2026-02-28 ID:1142463
  • 汽车传动系统开放式差速器结构设计

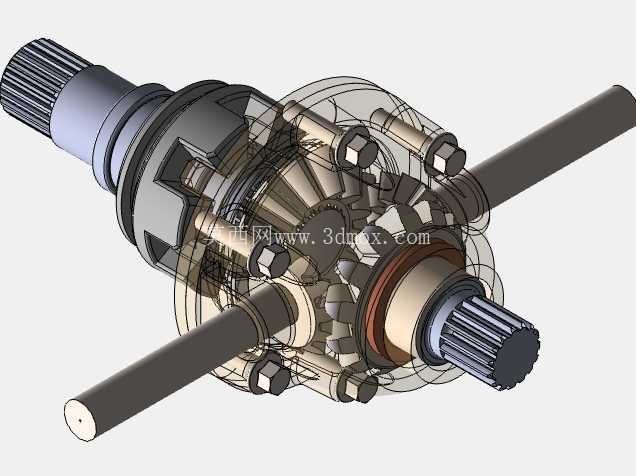

  差速器壳体采用剖分式结构,通过沿圆周均布的六角螺栓实现上下壳体的紧固连接,壳体内部加工有行星齿轮轴的安装定位槽,可保证行星齿轮轴在承受大扭矩冲击时不会出现周向转动位移,行星齿轮与半轴齿轮的啮合接触面设计有合理的齿侧间隙,既能够保证齿轮啮合传动的顺畅性,也能预留热胀冷缩的变形空间,避免高温工况下出现齿轮卡滞问题。行星齿轮套装在十字轴的四个轴颈上,齿轮背面与差速器壳体内壁之间设计有减摩垫片,长期工作过程中垫片可承受齿轮啮合产生的轴向推力,减少壳体与齿轮背面的磨损,后期维护时仅需更换磨损的垫片即可恢复装配精度,无需更换壳体或齿轮本体,大幅降低后期维护成本。在前置后驱、四驱乘用车辆以及轻型商用车辆的驱动桥核心位置,差速器是承担左右驱动轮转速差调节、动力分流输出的核心部件,日常行驶过程中,车辆转弯、经过起伏不平路面、左右轮附着系数存在差异时,差速器可自动调整两侧半轴的输出转速,避免轮胎出现滑拖、滑转现象,既能够降低轮胎的异常磨损,也能保障行驶过程中的操控稳定性,减少传动系统的附加冲击载荷。这套差速器采用对称式圆锥行星齿轮结构,整体为对称布局设计,核心包含差速器壳体、四个行星锥齿轮、两个半轴锥齿轮、行星齿轮轴、十字连接轴、壳体连接螺栓以及两端的花键半轴接口。

  两个半轴锥齿轮分别布置在差速器壳体的左右两侧,齿轮内孔加工有渐开线花键,可直接与车辆左右半轴的外花键实现配合连接,花键参数采用国标汽车传动花键标准,齿形定心精度高,可传递大扭矩且拆装便捷。差速器壳体的输入端设计有法兰连接结构,可与主减速器的从动锥齿轮通过螺栓紧固连接,主减速器传递来的扭矩首先作用在差速器壳体上,带动十字轴与行星齿轮整体公转,当左右车轮行驶阻力一致时,行星齿轮不会发生自转,两侧半轴齿轮转速与差速器壳体转速保持一致,扭矩平均分配给左右半轴;当车辆转弯时,内侧车轮行驶阻力增大,行星齿轮在随壳体公转的同时产生绕十字轴的自转,外侧半轴齿轮转速高于壳体转速,内侧半轴齿轮转速低于壳体转速,在保证动力持续输出的同时实现两侧车轮的转速差匹配,避免轮胎与地面的滑动摩擦。

  从安装边界来看,这套差速器整体为同轴对称结构,两端半轴接口的同轴度公差控制在0.02mm以内,可保证半轴运转过程中不会出现偏摆振动,壳体外部的最大回转直径适配常规轻型车驱动桥的桥壳内部安装空间,连接螺栓的分布圆直径与主减速器从动齿轮的安装孔位完全匹配,无需额外修改桥壳或主减速器结构即可完成装配。设计过程中针对行星齿轮与半轴齿轮的啮合重合度做了优化,重合度达到1.6以上,可保证传动过程中始终有至少一对轮齿处于啮合状态,降低齿轮啮合的冲击噪音,提升传动平稳性;齿轮材料选用20CrMnTi渗碳淬火处理,齿面硬度达到HRC58-62,芯部硬度保持HRC30-42,既保证齿面的耐磨性能,也能让芯部具备足够的韧性承受冲击载荷,应对车辆起步、急加速、烂路行驶时的瞬时大扭矩冲击。差速器壳体采用球墨铸铁铸造而成,经过时效处理消除内应力,壳体的轴承安装位加工精度达到IT6级,可与驱动桥内的圆锥滚子轴承实现精准配合,保证差速器整体运转时的径向跳动量控制在允许范围内。在实际装配过程中,需要先将十字轴与行星齿轮、半轴齿轮预装到半侧差速器壳体内,调整好齿轮啮合间隙后再扣合另一半壳体,按规定扭矩对角拧紧连接螺栓,之后手动转动两侧半轴检查运转顺畅度,确认无卡滞、异响后再装入桥壳内部。

  这套结构的差速器结构成熟可靠,传动效率高,广泛应用于各类民用乘用车辆的非断开式驱动桥中,相比限滑差速器结构更简单、成本更低、维护便捷,完全能够满足常规公路行驶场景下的使用需求,针对日常城市通勤、公路行驶的车辆来说,这种开放式差速器的传动效率更高,运转噪音更低,使用寿命更长,正常保养情况下可实现与整车同寿命,无需额外拆解维护。建模过程中对所有齿轮的齿形参数都做了精确还原,包括齿顶高系数、变位系数、压力角等核心参数都符合汽车差速器齿轮的设计规范,螺栓、垫片等标准件都采用对应国标规格的通用模型,可直接用于传动系统的装配干涉检查、运动仿真分析,也可作为相关结构设计的参考方案,帮助设计人员快速完成驱动桥差速器部分的方案选型与结构细化。
