多规格直齿圆柱齿轮组传动结构设计

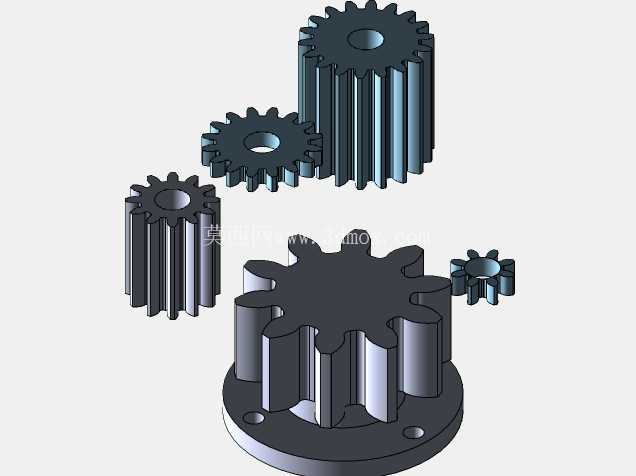

　　这套直齿圆柱齿轮组覆盖了从微型到中型的多模数规格，可适配不同传动比需求的动力传递场景，在小型输送线驱动单元、桌面级自动化设备进给机构、轻工机械的动力分配模块中都能找到对应的应用位置。不同齿数的齿轮搭配可实现从减速到增速的不同传动比输出，带安装法兰的大尺寸齿轮可直接作为动力输入或输出端的基座构件，省去额外的连接支座设计，小规格齿轮则可用于多级传动的中间级或末端执行件的动力传递。从结构设计逻辑来看，所有齿轮均采用标准渐开线直齿齿形，齿向无螺旋角，加工时可直接采用滚齿或插齿工艺完成齿形加工，无需专用螺旋角工装，加工成本控制更优，装配时也无需考虑轴向力对轴承的额外载荷，支撑结构可选用更简单的深沟球轴承即可满足使用要求。

　　带法兰底座的大齿轮在法兰端面上预留了两个对称的安装通孔，可通过螺栓直接与驱动轴端法兰或负载端法兰刚性连接，安装时需保证齿轮端面与安装基准面的垂直度不超过0.02mm，避免啮合时出现偏载导致齿面局部磨损加剧。其余无法兰的齿轮均设计为标准通孔结构，可通过平键与传动轴实现周向固定，部分小模数微型齿轮可根据实际使用需求选择过盈配合或粘接的方式与轴连接，适配轻载低转速的传动场景。

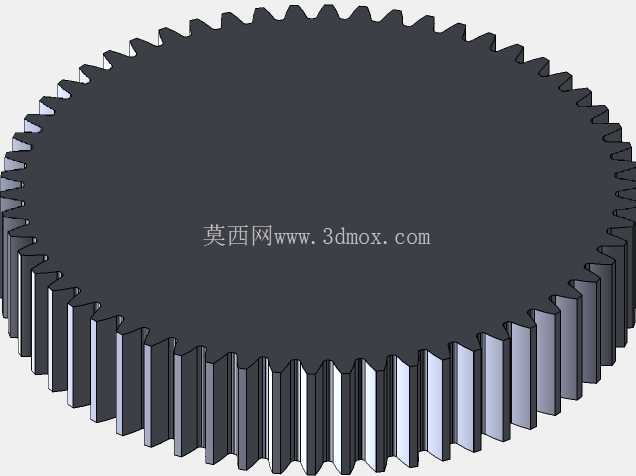

　　在安装边界方面，最大的带法兰齿轮齿顶圆直径为组内最大，安装时需预留足够的径向空间避免与周边结构件发生干涉，相邻啮合齿轮的中心距需严格按照齿顶隙、侧隙的标准要求进行公差设计，中心距偏差需控制在IT7级公差范围内，保证啮合时齿面接触面积符合设计要求，避免出现卡滞或传动间隙过大的问题。齿宽设计上，不同模数的齿轮匹配了对应合理的齿宽尺寸，既保证足够的齿面接触强度，又避免齿宽过大导致的载荷分布不均问题，所有齿轮的端面均做了倒角处理，去除加工毛刺，避免装配时划伤操作人员或影响啮合精度。

　　在实际选型使用时，可根据所需传递的扭矩、转速、传动比要求从该组齿轮中选取对应规格的零件进行组合搭配，多级传动布置时需注意各级齿轮的润滑方式选择，轻载低转速场景可采用脂润滑，转速较高或连续运转场景则需设计对应的油池润滑或喷油润滑结构，保证齿面始终处于良好的润滑状态，延长齿轮使用寿命。直齿齿轮的啮合特性决定了其传动时无轴向力，对支撑结构的刚度要求相对更低，在空间受限、无法布置斜齿轮所需推力轴承的场景下，这套齿轮组的适配性更强，同时直齿齿轮的轴向尺寸更紧凑，可有效缩减整个传动机构的轴向安装空间，适配小型化设备的设计需求。
