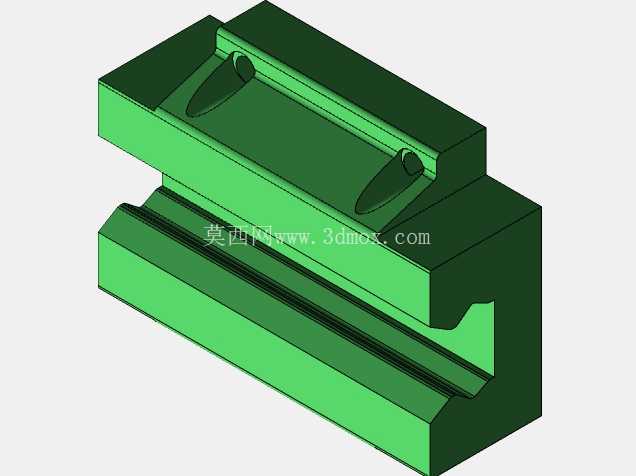

雷阿拉巴SHN15A型直线导轨滑块结构

　　在精密传动导向场景中，这类线性滑块是直线运动副的核心组成部件，常见于半导体检测设备、精密数控机床进给轴、自动化点胶设备、3D打印运动平台以及医疗检测仪器的直线运动工位，承担承载负载同时保障运动直线度、降低摩擦阻力的作用。从结构设计来看，该滑块采用凹形槽式匹配结构，下部的通槽与对应规格的线性导轨轨身轮廓完全契合，槽内的滚道区域设计为与滚动体匹配的弧形接触面，能够在安装后让滚动体在滑块与导轨之间形成滚动摩擦副，相比传统滑动导轨摩擦阻力可降低至原来的五十分之一，低速运动时不会出现爬行现象，能实现微米级的进给精度。

　　滑块上部的安装平面设置了两个沉头安装孔，用于将负载工作台或者执行元件直接固定在滑块端面上，沉孔的深度设计刚好容纳内六角螺栓的头部，安装后螺栓头部不会突出滑块上平面，避免与上部安装的部件产生干涉，保障安装面的贴合度。滑块两端的弧形凸起结构是循环返向装置的安装位，滚动体在完成承载段的滚动后，会通过该返向装置进入滑块内部的非承载循环通道，形成连续的滚动循环，保障滑块在导轨上做长行程往复运动时不会出现卡顿。从安装边界来看，该滑块的宽度尺寸适配15规格的线性导轨，安装孔的中心距严格遵循行业通用的安装尺寸标准，可直接替换同规格的其他品牌同类型滑块，不需要对原有设备的安装孔位进行二次加工，降低设备维护改造成本。

　　滑块的侧面设计有基准面，安装时需要将该基准面与安装台的侧基准靠紧，能够消除安装间隙，保障滑块运动方向与设备进给方向的平行度，避免因安装偏斜导致的滚道异常磨损、运动阻力增大问题。在实际选型应用中，这类滑块需要根据负载的大小、运动速度、冲击载荷情况选择合适的预紧等级，轻载高速的检测场景可选择微预紧等级，降低摩擦发热；重载切削的机床进给场景则需要选择中预紧等级，提升整体刚性，避免切削过程中出现振动让刀问题。建模过程中需要重点关注滚道的曲率半径参数，滚道曲率通常取滚动体直径的52%-53%，该参数直接影响滑块的接触刚度与摩擦阻力，曲率过小会导致接触应力过大降低使用寿命，曲率过大则会降低接触刚性影响运动精度。

　　返向装置的弧形过渡曲线需要做顺滑处理，避免滚动体在循环换向时出现卡滞、撞击，降低运行过程中的噪音，提升高速运动时的稳定性。滑块的整体材质通常选用轴承钢经淬火处理，硬度达到HRC58-62，保障滚道的耐磨性，表面经发黑处理可提升防锈能力，适应不同工况的使用环境。在装配调试时，需要先将导轨固定在设备基座上，校准导轨的直线度与平行度，再将滑块套入导轨，之后将上部负载平台放置在滑块上，先不完全拧紧安装螺栓，推动滑块沿导轨全行程移动数次，让滑块自动找正位置后再按对角线顺序逐步拧紧螺栓，避免安装应力导致滑块运动不畅。这类滑块的润滑通道通常设计在滑块的端部，可通过注油嘴定期补充润滑脂，保障滚动接触面的润滑状态，延长整体使用寿命，在有粉尘、切削液的工况下还需要在滑块两端加装防尘刮板，避免杂质进入滚道内部造成滚道划伤、滚动体磨损。
