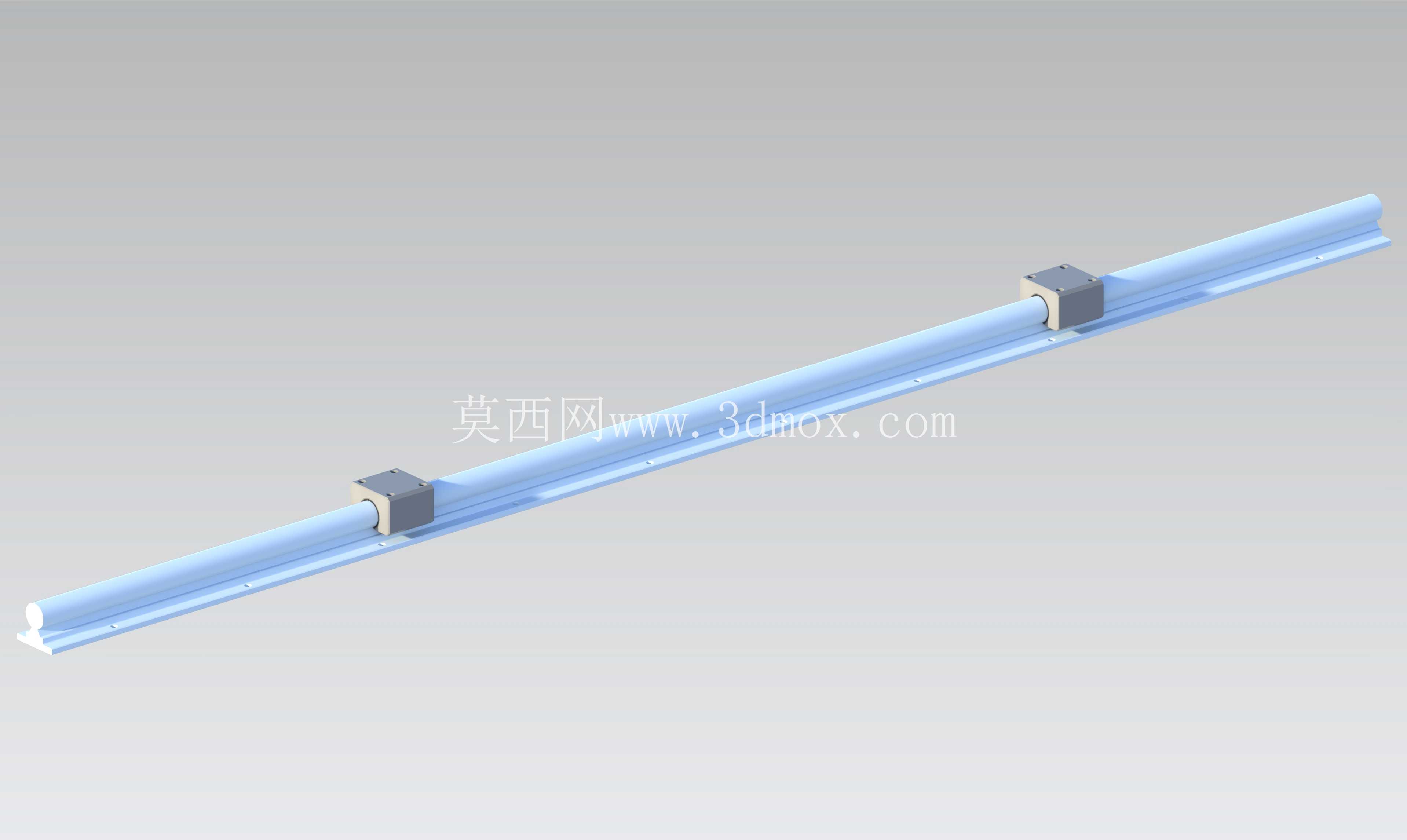

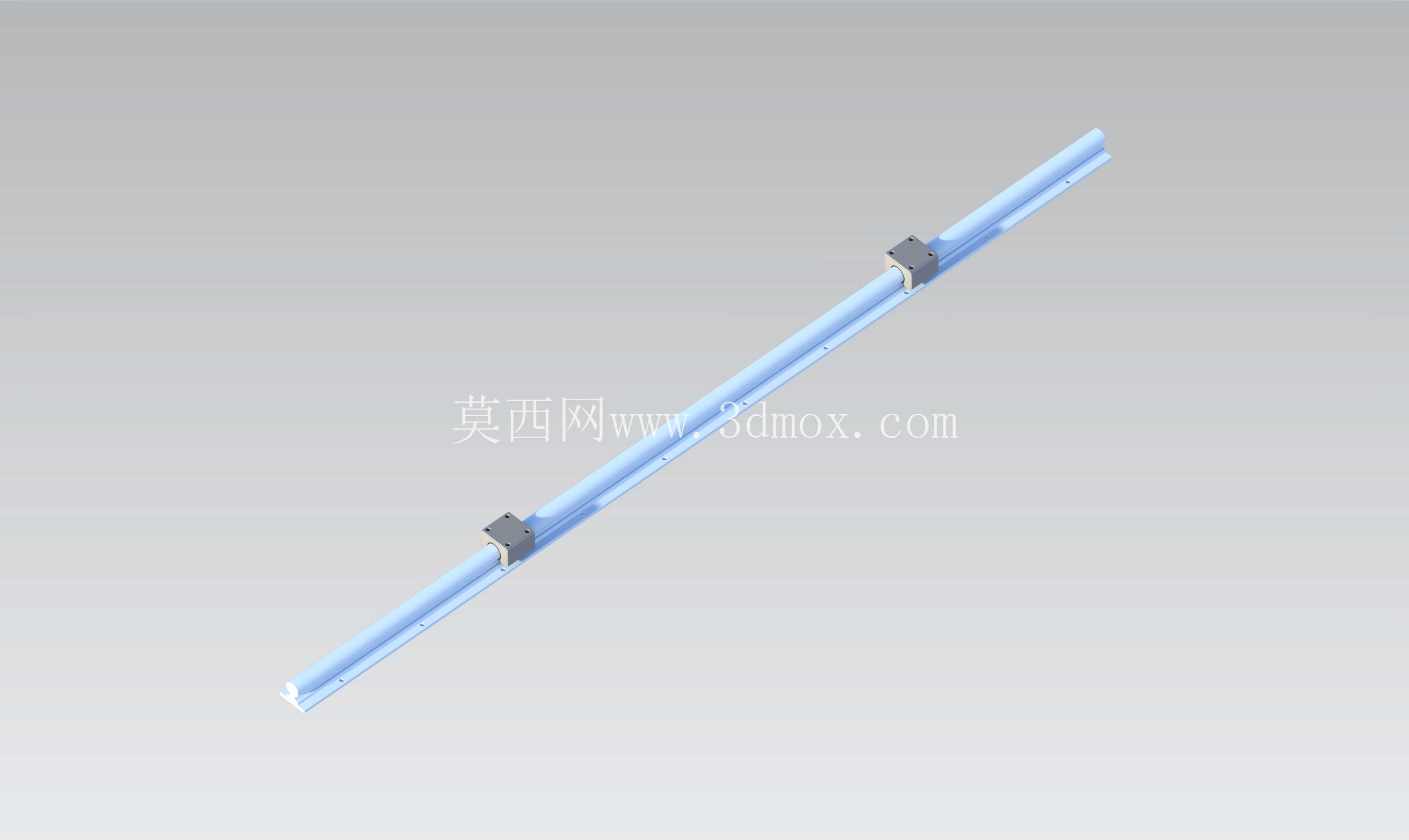

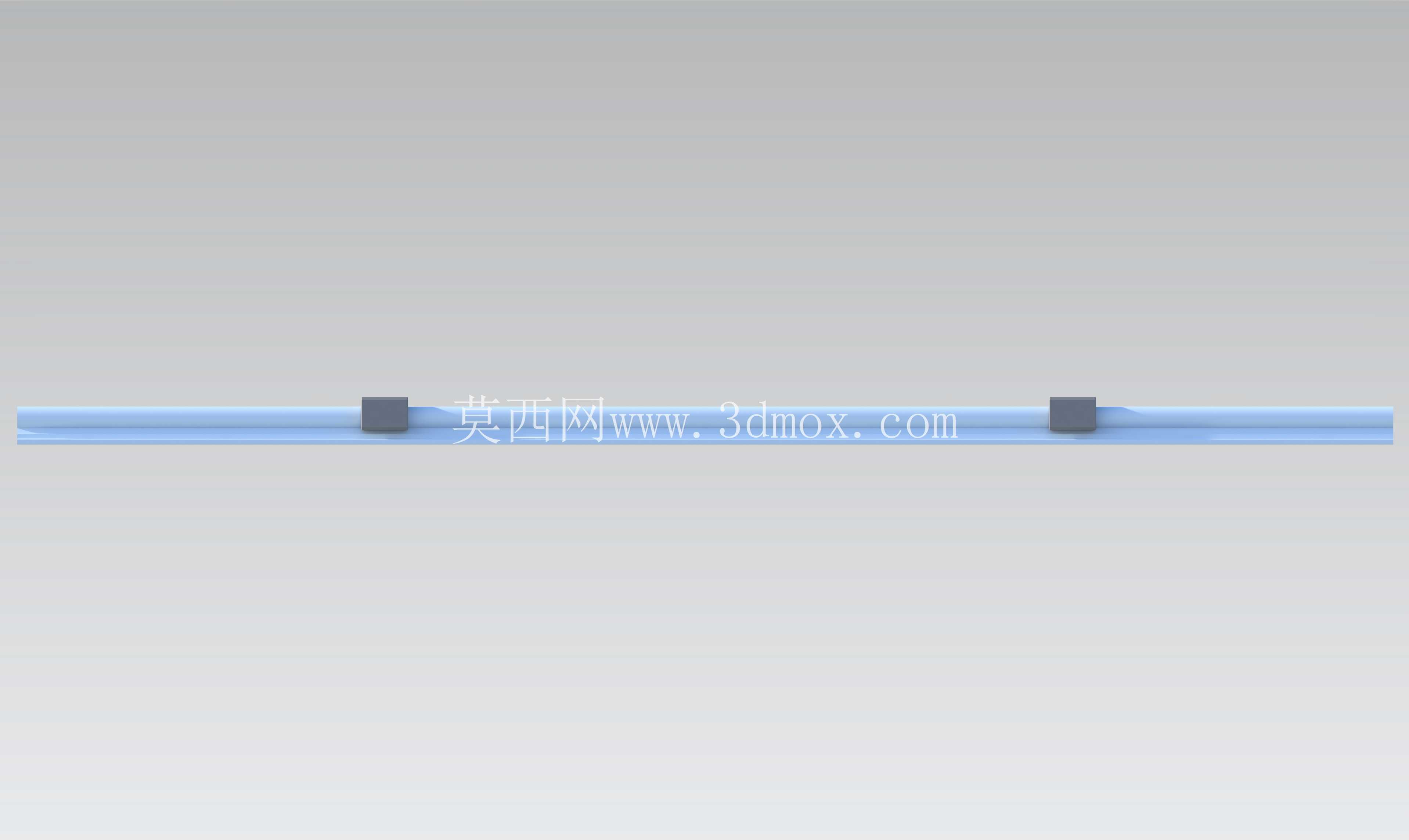

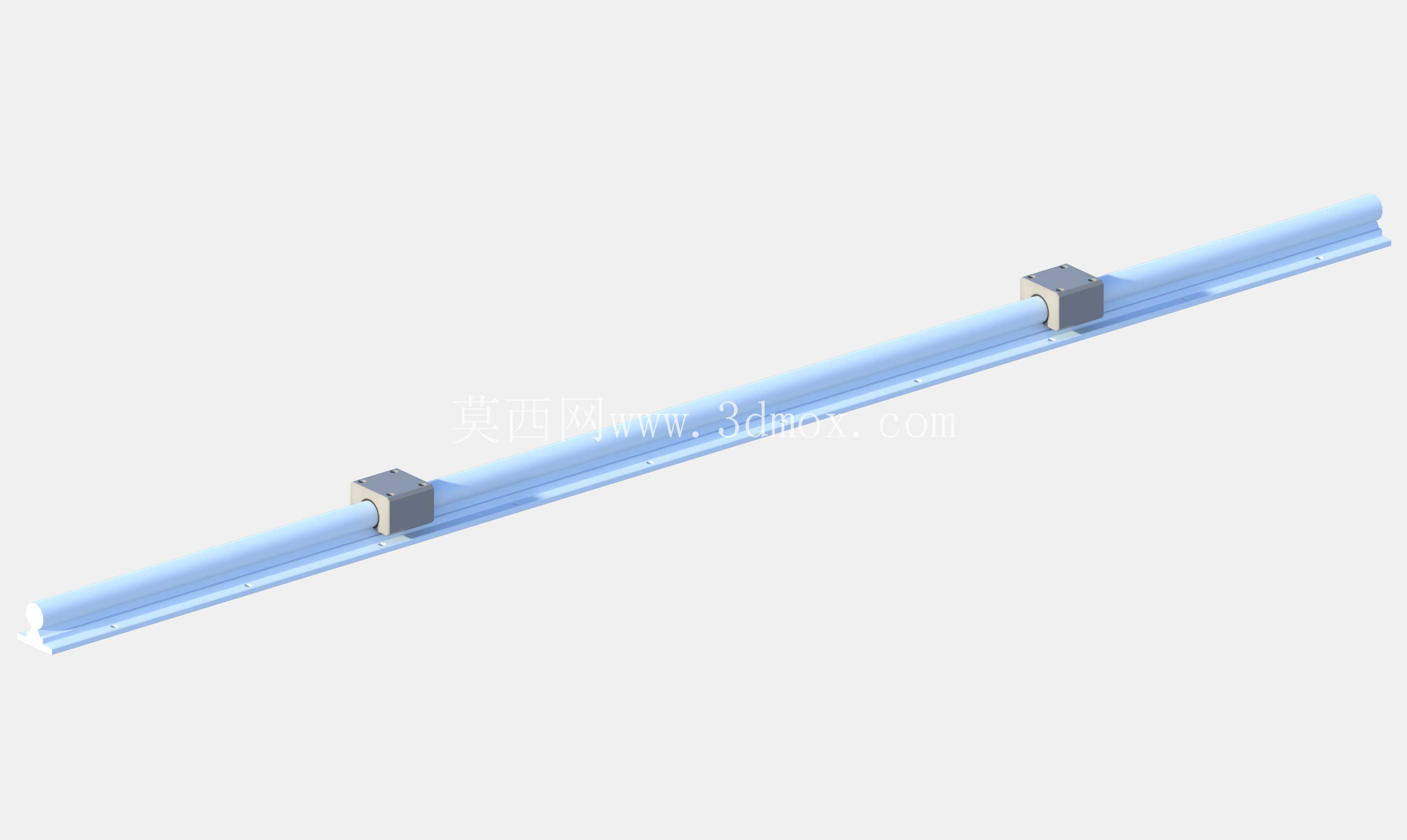

LMC系列双滑块长行程直线导轨结构

这款双滑块配置的长行程直线导向部件，是自动化传动系统里承担高精度直线运动承载的核心构件，在各类需要精准直线位移的工业场景中都有广泛应用。从3C电子组装生产线的点胶、贴片工位，到数控加工中心的进给轴导向，再到光伏组件串焊设备的平移机构、物流分拣线的移载模组，这类导轨都能提供稳定的运动支撑。区别于单滑块短行程导轨，1000mm长度规格的导轨更适配大跨距、长行程的往复运动需求，双滑块的配置可以大幅提升承载端的抗倾覆能力，当执行端搭载有偏载负载时，两个滑块分散受力，能避免单滑块受力不均导致的卡滞、磨损加快问题。

从结构设计逻辑来看，导轨本体采用冷拉成型的合金钢基材，滚道面经过高频淬火处理后做精密磨削，表面粗糙度控制在Ra0.8以内，保证滚珠滚动时的顺畅度与长期耐磨性能。滑块内部采用四列圆弧接触式滚珠循环结构，接触角设置为45度，能够同时承受径向载荷、正反方向的横向载荷以及倾覆力矩，四个方向的额定载荷基本一致，这种设计让导轨在多方向受力的安装场景下都能保持稳定的精度表现。滑块两端配置有端盖与密封刮屑片，刮屑片采用丁腈橡胶材质，唇边与导轨表面过盈配合，能够在滑块往复运动时刮除导轨表面附着的切屑、灰尘、切削液残留，避免杂质进入滑块内部的滚道造成滚珠磨损、精度丧失，端盖内部设计有滚珠回流通道，保证滚珠在循环过程中无卡滞，运动阻力均匀。

安装边界方面，导轨本体的基准侧侧面做了精密磨削，安装时可以将该侧面靠紧安装基座的定位台阶，通过侧面的顶丝锁紧固定，降低安装调试时的找正难度。导轨背面的安装孔采用沉孔设计，适配内六角圆柱头螺钉，沉孔的深度经过精确计算，保证螺钉锁紧后头部不会高出导轨安装基准面，避免滑块运动时产生干涉。两个滑块的安装面也设计有统一规格的螺纹孔与定位销孔，用户在搭载负载板时，可以通过定位销快速定位，再通过螺钉锁紧，保证负载安装的重复定位精度。在实际选型应用时，需要注意导轨的安装平面平面度误差控制在0.02mm/1000mm以内，如果安装平面平面度过差，会导致导轨安装后产生扭曲变形，直接影响滑块的运动顺畅度，甚至会出现预压过大、寿命骤降的问题。

针对不同的应用场景，这款导轨可以匹配不同的预压等级，轻预压等级适用于低阻力、高速往复的搬运、检测类设备，运动时噪音更低，驱动负载更小；中预压等级适用于有一定切削载荷、需要更高刚性的加工类设备，能够降低负载端的振动，提升加工稳定性；重预压等级则适用于高刚性要求的重载冲压、锻压周边自动化设备，抗冲击能力更强。在日常维护层面，滑块侧面设计有注油嘴，可以定期通过注油嘴补充锂基润滑脂，润滑脂会通过滑块内部的油路均匀分布到各个滚道接触面，形成稳定的油膜，降低滚动摩擦阻力，延长导轨的整体使用寿命。需要注意的是，在垂直安装使用的场景下，需要额外配置制动或者配重机构，避免断电或者传动失效时滑块带负载下滑造成安全事故，同时垂直安装时建议适当提升预压等级，抵消滑块与负载的重力带来的单侧受力影响。
