原创拖车后尾灯三维结构设计方案

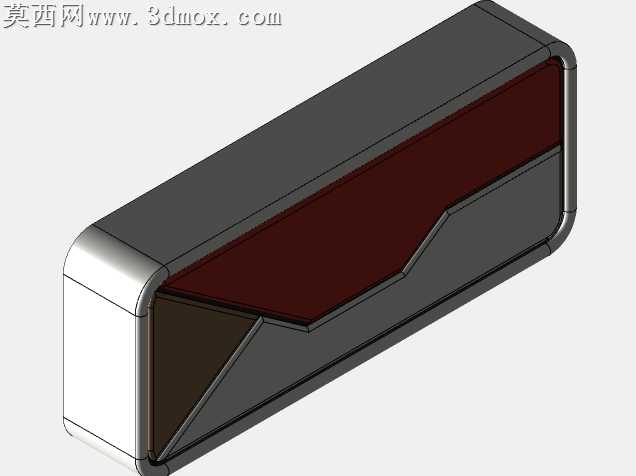

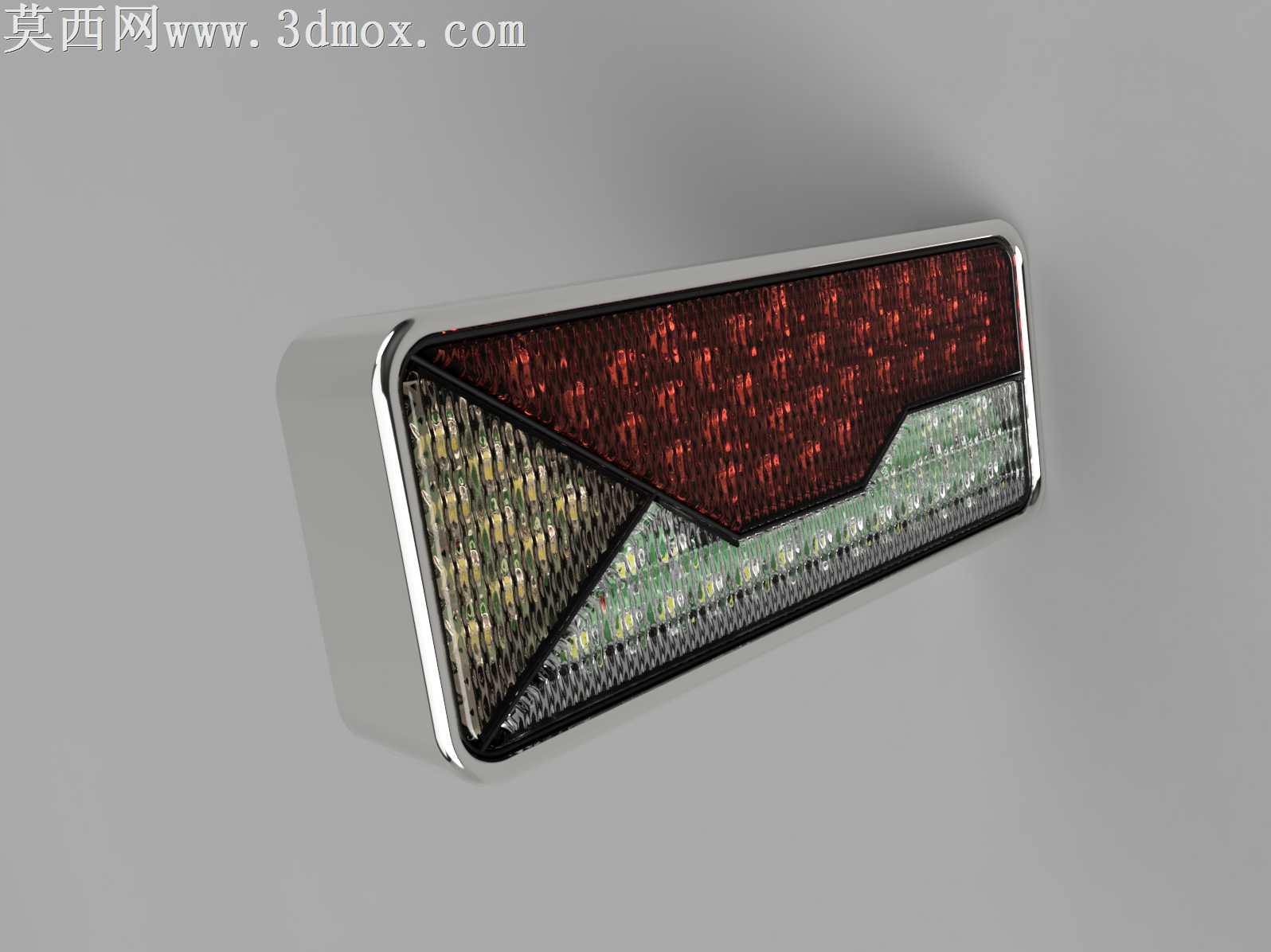

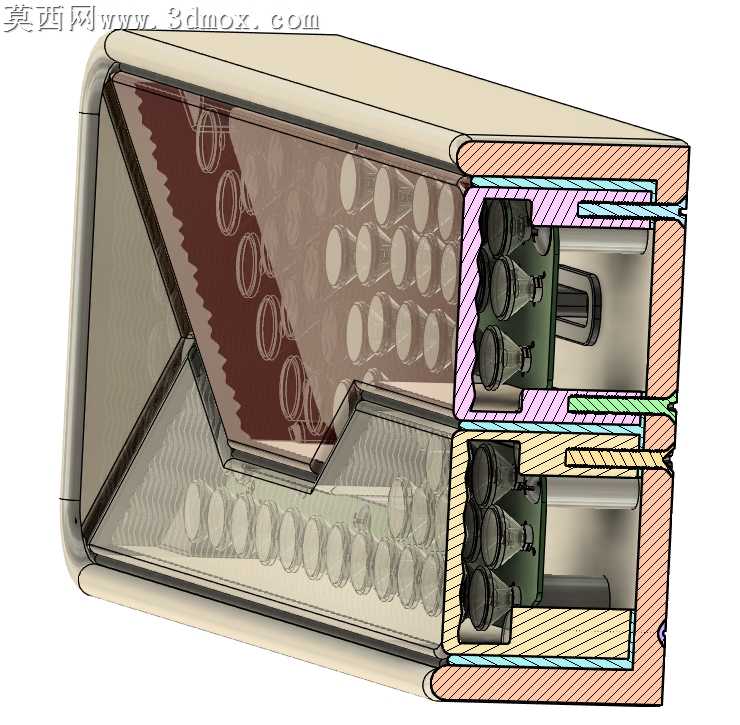

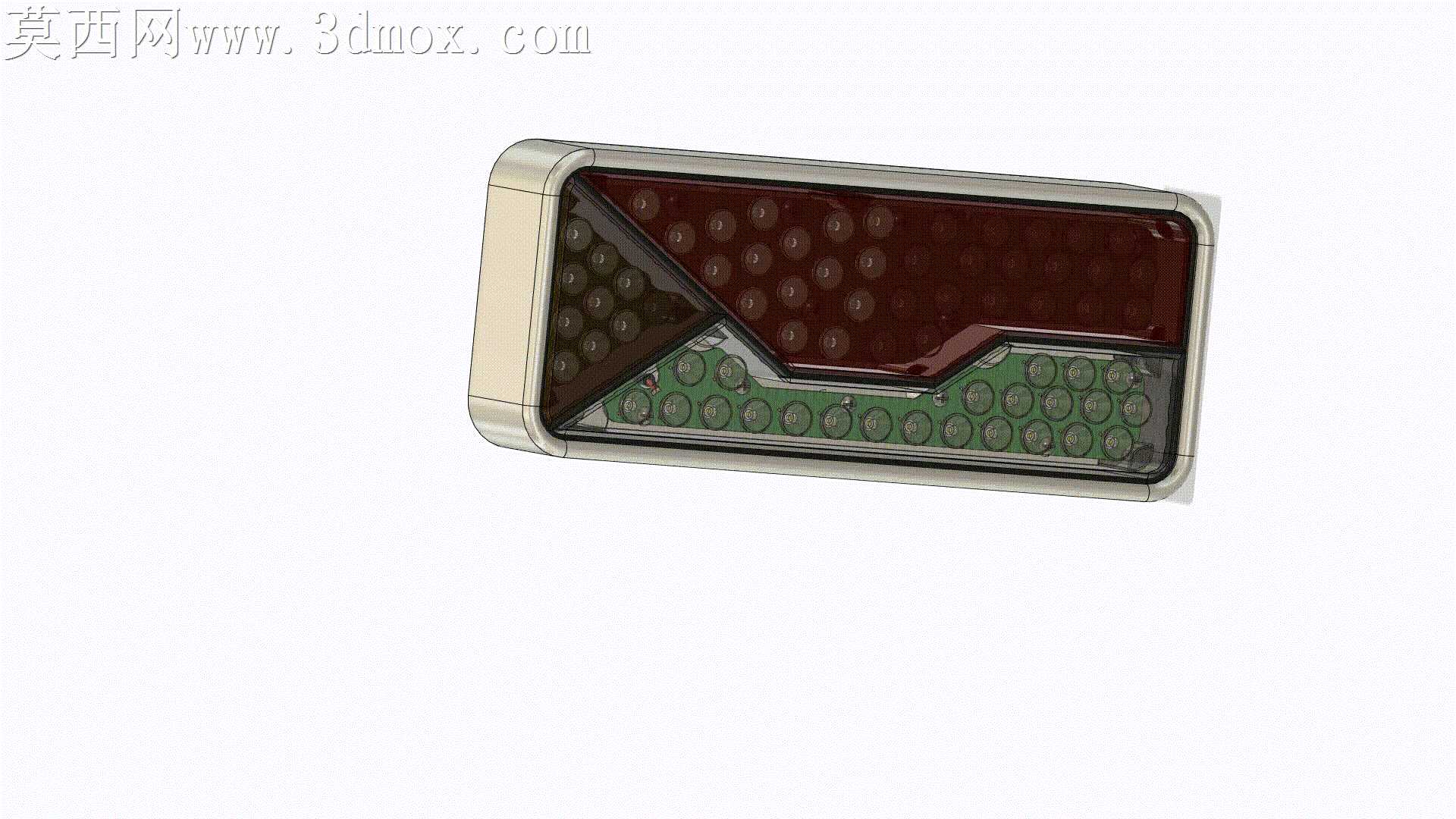

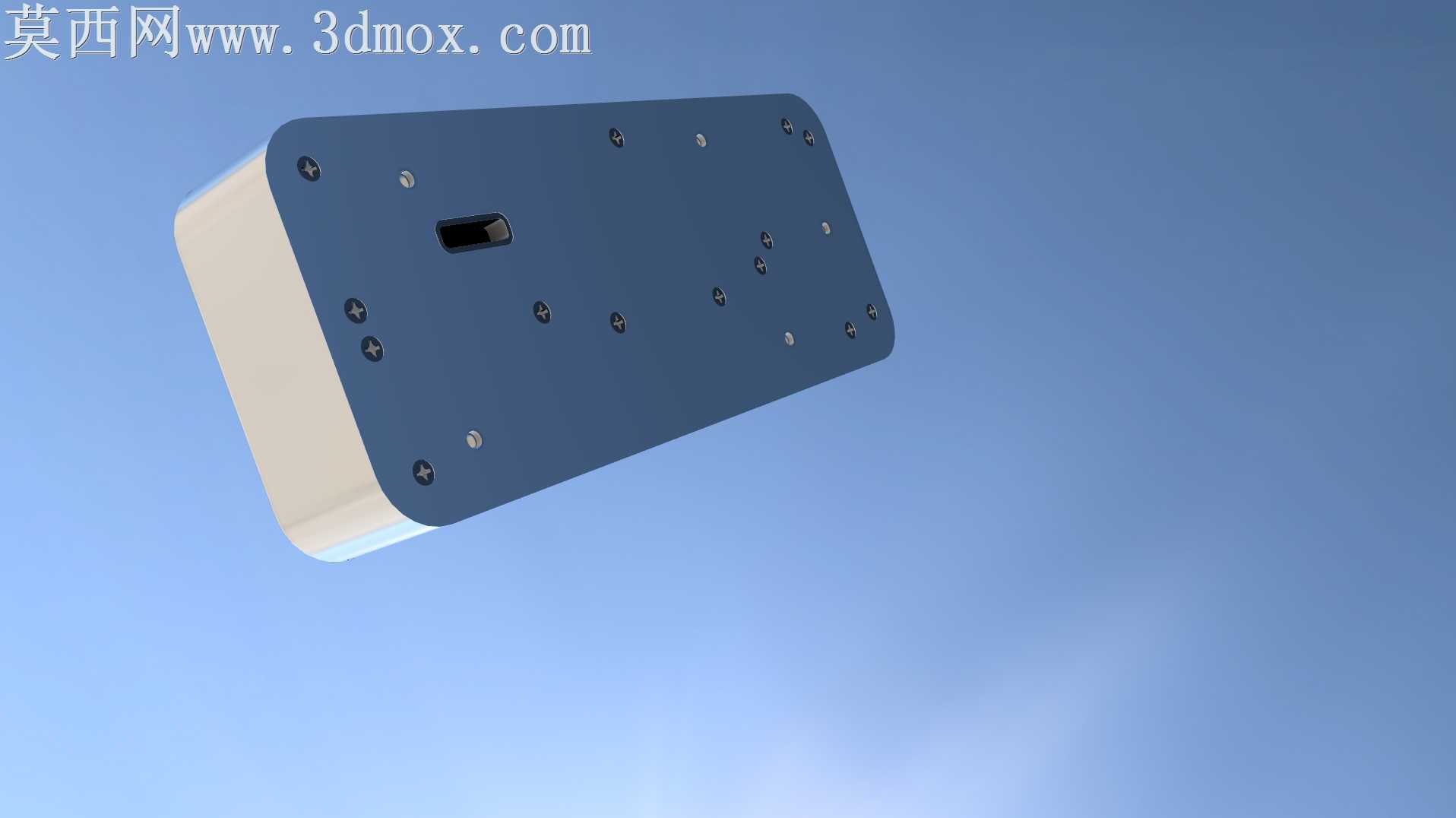

本作品为原创设计的拖车后尾灯三维模型，整体外轮廓尺寸为HxLxD=176x426x75毫米，建模阶段严格遵循车用灯具的装配逻辑与功能分区要求，采用参数化建模方式完成全结构搭建，可直接适配拖车尾部的安装点位，满足后续结构验证、开模生产的使用需求。模型整体采用圆角矩形的壳体基础造型，边缘做了大弧度倒角处理，既可以降低行车过程中磕碰碎裂的风险，也能弱化硬质塑料壳体的生硬感，提升外观的精致度。灯组内部做了清晰的功能分区设计：上部区域为红色制动警示灯区，采用密集阵列排布的LED灯珠结构，外部搭配菱格纹扩散透镜，能够让红色光线实现均匀漫反射，在雨雾天气也具备足够的警示辨识度；下部区域分为左右两个功能区块，分别对应转向提示灯与倒车照明灯，采用透明偏黄的透镜材质，同样内置阵列式LED灯珠，透镜表面的菱格纹理经过反复调整，既可以保证光线的照射角度符合车用灯具的法规要求，也能在未点亮状态下呈现出细腻的材质质感。灯体最外层设计了一圈亮面镀铬装饰边框，通过卡扣结构与灰色塑料底座实现紧密装配，边框与灯壳的贴合处预留了密封胶条的安装槽位，能够满足户外使用的防水防尘要求，避免拖车行驶在涉水、扬尘路段时灯具内部出现进水进灰的问题。渲染阶段针对不同部件的材质特性做了精细化调整：灰色底座采用哑光磨砂塑料材质，设置了合适的粗糙度参数模拟硬质工程塑料的细腻颗粒质感；镀铬边框采用高反射金属材质，调整反射强度与模糊反射参数，还原电镀件光亮顺滑的金属质感；不同功能区的透镜分别设置了对应的半透明材质参数，红色透镜调整了透光率与色彩饱和度，既可以透出内部灯珠的结构细节，也能保证点亮后红色光线的色彩纯度，透明透镜则调整了折射参数，还原PC材质透镜的通透光学效果；内部的LED灯珠采用哑光黑色PCB基板搭配高亮灯珠材质，还原真实灯板的结构细节。设计过程中充分考虑拖车的实际使用场景，整体结构无冗余设计，所有卡扣、安装位的尺寸都经过参数校验，装配逻辑清晰，既可以单独作为灯具设计的参考方案，也可以直接导入拖车整体装配模型中完成整车的灯光系统匹配，模型同时提供STEP与IGES通用格式，能够适配绝大多数三维设计软件的打开与编辑需求，方便后续的结构修改与方案调整。
