在轻工输送、小型自动化执行机构的设计场景中,这类带固定杆的四连杆结构是最基础也最高频用到的运动转换单元,很多刚接触机构设计的工程师第一次做运动仿真,都会从这类结构入手摸清楚铰接副的约束逻辑。整个结构一共包含四根杆件,其中一根作为机架固定在安装基准面上,剩下三根分别作为主动件、从动件和连杆,通过四个铰接转动副连接成闭合的运动链,主动件绕固定铰接点做定轴转动时,会通过连杆带动从动件按照预设的轨迹做往复摆动,不需要额外的导轨或者滑块结构,就能把连续的旋转输入转化为特定角度范围内的摆动输出,整个传动过程没有滑动摩擦副,铰接位置只需要做定期的润滑维护,运行阻力小,长期运行的磨损量也比带滑块的曲柄滑块机构低很多。
做这类结构的三维建模时,首先要确定的是固定杆的两个铰接孔中心距,这个尺寸直接决定了整个机构的安装边界,两个安装孔的位置要和设备上的安装基准完全对齐,孔位公差要控制在H7级别,避免安装后出现杆件别劲、运动卡滞的问题。剩下三根杆件的长度配比是整个机构设计的核心,不同的杆长比例会带来完全不同的运动特性:如果主动杆长度最短,且满足格拉霍夫定理,主动杆就能做整周的连续旋转,从动件做往复摆动,这类结构常用来做小型物料的推送机构、设备舱门的开合联动结构;如果杆长配比不满足整周转动的条件,主动杆就只能在一定角度范围内摆动,这类结构更多用在需要特定轨迹输出的执行端,比如小型分拣设备的拨料动作、检测工位的工件抬升动作。

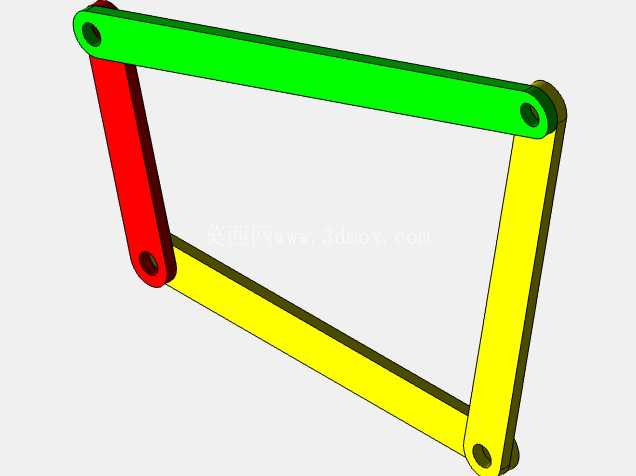

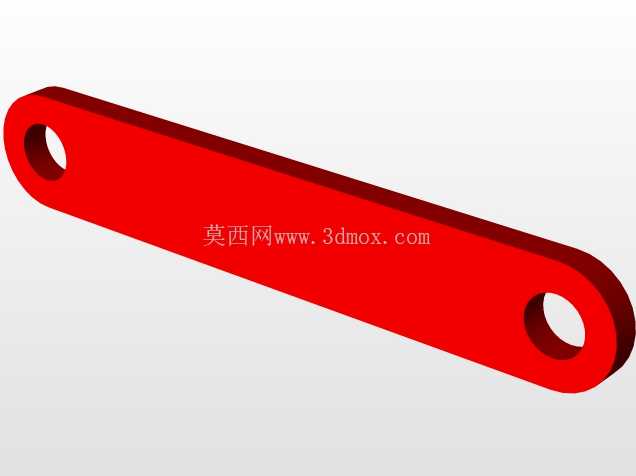

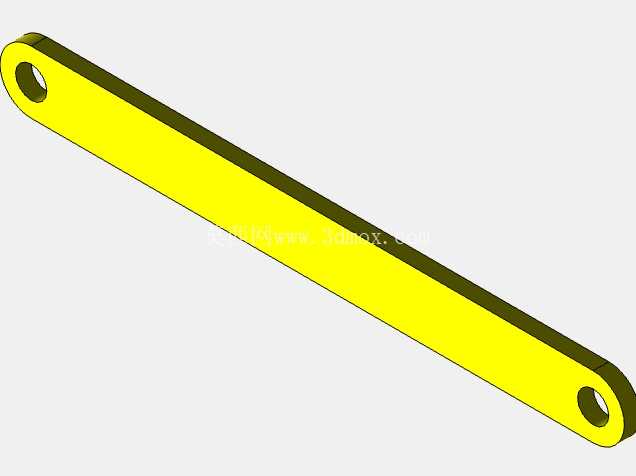

建模过程中要注意每根杆件两端铰接孔的同轴度要求,同一根杆件上的两个铰接孔中心连线要和杆件的受力方向重合,避免杆件工作时承受额外的弯曲力矩,铰接位置的销轴和孔的配合要选间隙配合,间隙量控制在0.02mm到0.05mm之间,既要保证转动灵活,又不能因为间隙过大导致运动轨迹出现偏差。从结构外形来看,每根杆件都做了等截面的长条设计,铰接端做了圆弧过渡,避免应力集中在孔位的边角位置,不同杆件做了差异化的颜色区分,固定杆、主动杆、从动杆、连杆分别用不同颜色标识,在做运动仿真的时候能很直观地分辨每个构件的运动状态,也方便后续出工程图的时候做BOM表的区分。
这类结构的安装没有太复杂的要求,只需要保证四个铰接点的轴线都处于平行状态,所有杆件都在同一个运动平面内,就不会出现运动干涉的问题,实际应用中可以根据负载大小调整杆件的截面尺寸和材料,轻载场景下用铝合金杆件就能满足强度要求,重载场景下可以换成45号钢做调质处理,铰接销轴用轴承钢淬火处理提升耐磨性能。很多自动化设备上的联动动作,比如包装设备的料仓开合、印刷设备的纸张递纸动作、小型农机上的排种器驱动结构,本质上都是这类四杆机构的变形应用,只是根据实际需要的运动轨迹调整了杆长比例,或者在连杆上增加了额外的执行端结构。做这类结构的运动仿真时,要给每个铰接副添加正确的转动约束,固定杆添加完全固定约束,给主动件添加旋转驱动,就能很直观地看到整个机构的运动行程,检查杆件在运动过程中会不会和周边的设备结构发生干涉,提前验证杆长设计是否满足动作行程要求,避免加工装配后才发现动作不到位的问题。
