汽车驱动桥差速器总成结构

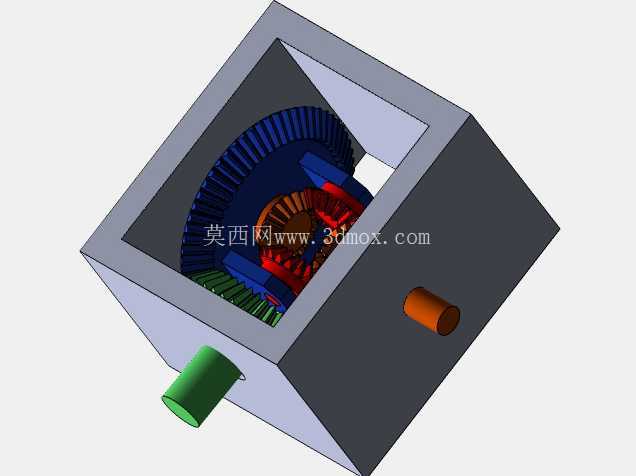

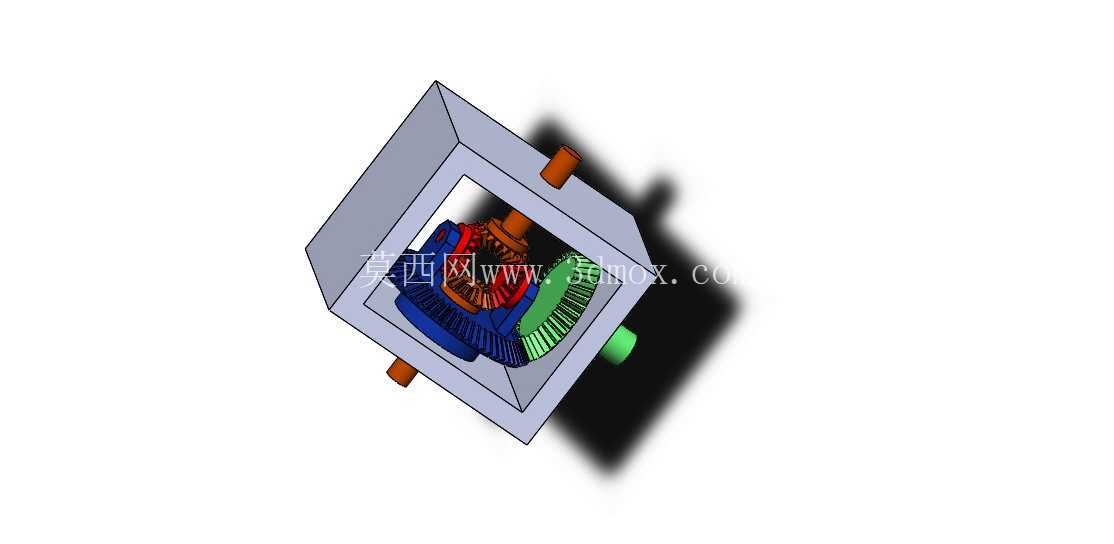

　　差速器是汽车传动系统中布置在驱动桥内部的核心部件，其作用是在车辆转弯或行驶于不平路面时，允许左右两侧驱动轮以不同角速度旋转，同时持续将主减速器传来的扭矩分配给两根半轴，避免轮胎与地面之间产生滑动摩擦。这套总成模型完整呈现了开放式锥齿轮差速器的内部构造，包含差速器壳、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、主减速器从动锥齿轮、两侧半轴以及桥壳安装框架等关键零件，各齿轮齿形、啮合位置、轴孔配合关系均按实际装配逻辑搭建，可直接用于底盘传动结构教学、整车动力传递路径分析以及差速原理演示。

　　从实际装车场景看，该类差速器广泛应用于前置后驱轿车、轻型货车以及部分四驱车辆的后驱动桥中。车辆直线行驶时，主减速器从动齿轮带动差速器壳整体旋转，行星齿轮随壳体一同公转，此时行星齿轮与半轴齿轮之间无相对自转，左右半轴转速相等，扭矩平均传递至两侧车轮；当车辆转弯，内侧车轮行驶轨迹半径小于外侧车轮，两侧车轮滚动距离出现差异，行星齿轮便在绕半轴轴线公转的同时绕十字轴自转，通过锥齿轮啮合关系自动补偿两侧半轴的转速差，使外侧车轮转速升高、内侧车轮转速降低，保证两侧车轮始终接近纯滚动状态，既减少轮胎异常磨损，也降低传动系统内部的附加载荷。

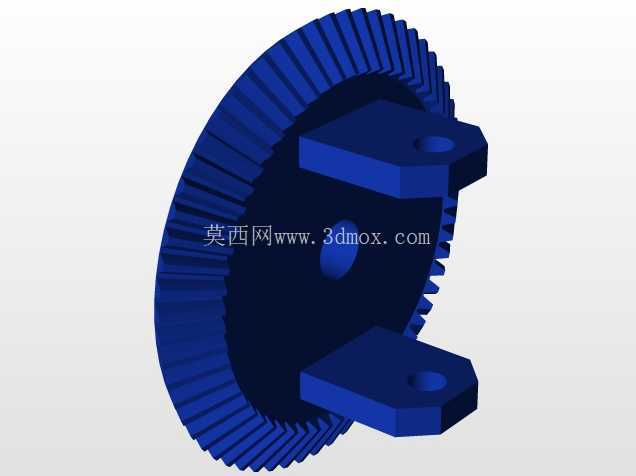

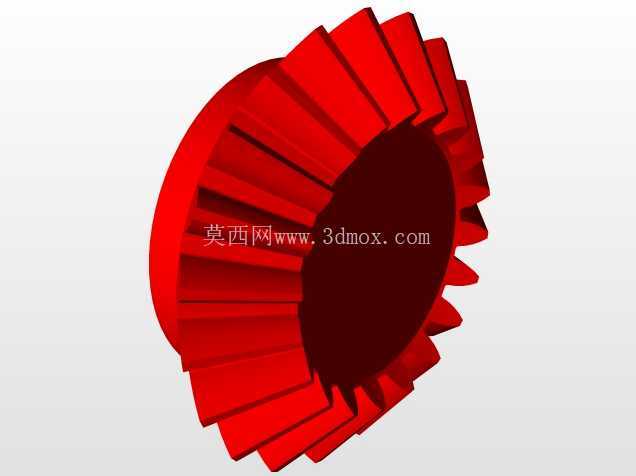

　　结构设计层面，差速器壳采用剖分式框架造型，既为内部齿轮组提供封闭容纳空间，也通过轴承位与主减速器壳形成回转支撑；壳体外缘通过螺栓与主减速器从动大锥齿轮刚性连接，输入端的动力经主动锥齿轮换向减速后传入差速器总成。十字轴的四个轴颈分别套装行星齿轮，行星齿轮背面与差速器壳内壁之间通常设置耐磨垫片，半轴齿轮轴颈插入壳体对应孔位并与半轴通过花键连接，齿轮啮合间隙、垫片厚度以及轴承预紧度都是实车装配中需要严格控制的参数。模型中桥壳框架预留了半轴穿出孔、主减速器安装面以及周边连接凸缘，能够清晰展示差速器在驱动桥内部的安装边界：整体径向尺寸需容纳大直径从动锥齿轮的回转空间，轴向宽度要保证两根半轴齿轮与行星齿轮的啮合行程，外部连接点位则需与桥壳、悬架及制动部件保持安全间隙。

　　在三维建模工作中，这类总成适合按照自底向上的方式完成：先分别绘制单个锥齿轮的齿坯与渐开线齿形，再依据节锥角、分度圆直径和啮合中点位置装配齿轮副，随后装入十字轴、垫片与差速器壳，最后校验运动干涉并模拟公转、自转复合运动。通过该模型可以直观观察扭矩从主减速器到差速器壳、再经行星齿轮分配至左右半轴的完整传递路线，也能据此分析差速器壳受力、齿轮接触斑点以及半轴布置角度，为驱动桥选型、底盘总布置和传动机构教学提供可靠的结构参考。
