三菱HJ-KS73J交流伺服电机三维建模作品

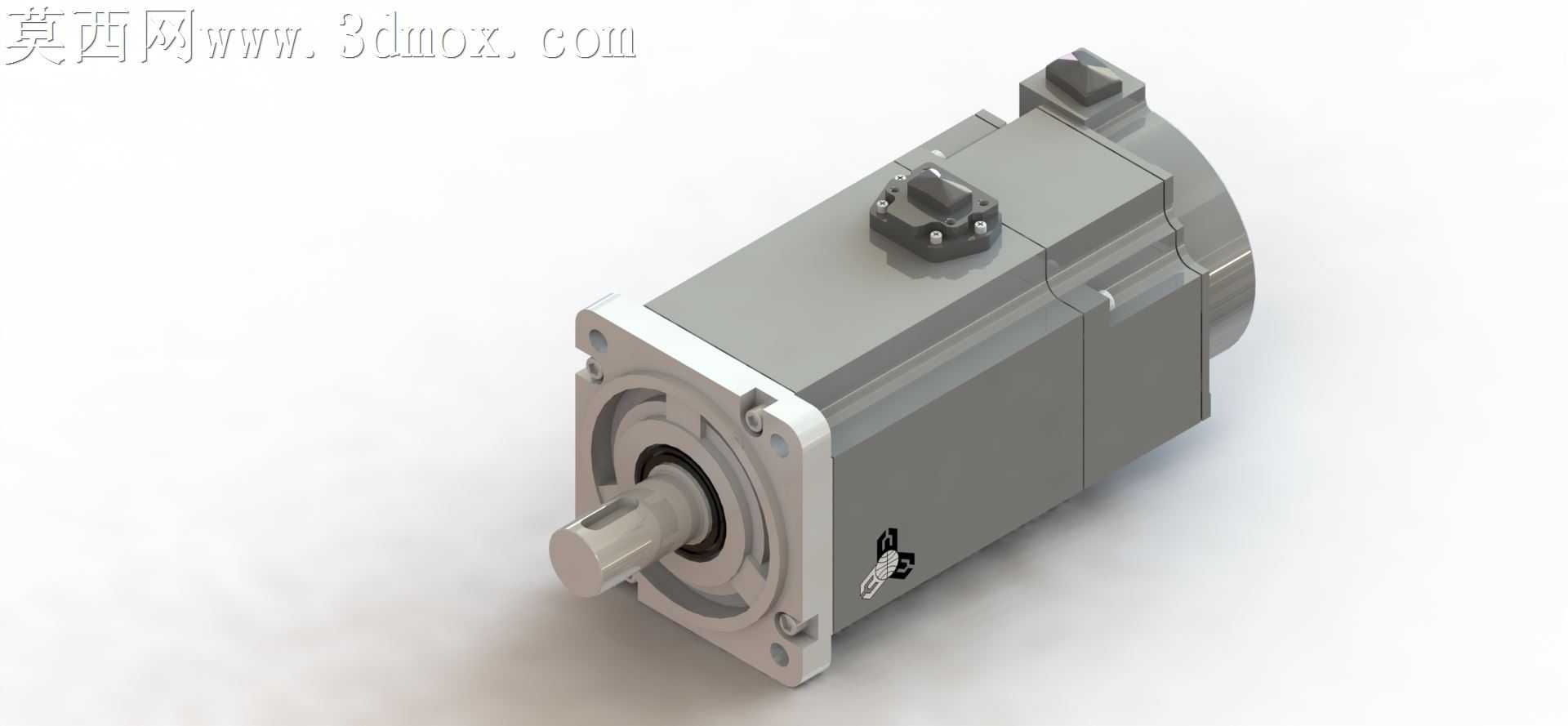

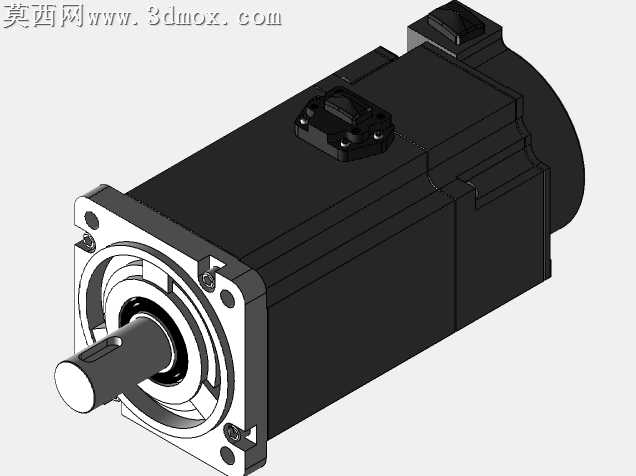

本作品为三菱HJ-KS73J交流伺服电机的高精度三维建模成果，建模过程严格参照实物的实测尺寸与官方公开的产品参数进行1:1比例还原，全程在三维建模环境中完成全参数化特征搭建，确保模型各部分尺寸公差控制在合理范围内，可直接用于后续的装配仿真、运动模拟以及工程出图场景。建模初始阶段首先梳理伺服电机的整体结构逻辑，将整机拆分为前端输出法兰、动力输出轴、前端盖、定子机壳、后端接线座、尾部编码器防护端盖、安装固定脚位等多个独立特征模块，按照从基础主体到细节附件的顺序逐步搭建：首先通过旋转凸台特征生成电机的主体圆柱壳体，对壳体表面的散热筋结构采用扫描切除与阵列结合的方式完成，保证散热筋的排布间距、凸起高度与实物完全一致；前端安装法兰部分通过拉伸凸台生成基体后，对四个安装定位孔采用异型孔向导特征精准生成，同时还原法兰端面的定位止口结构，确保安装配合面的尺寸精度符合工业装配要求。动力输出轴部分单独建模，还原轴端的平键槽结构、轴肩定位台阶以及轴承配合轴颈的细节，轴端的倒角、退刀槽等工艺结构均做了完整还原，避免模型出现工艺结构缺失的问题。顶部的接线座部分，还原了接线端子的固定螺栓、防水密封圈槽、接线盒盖的卡扣结构，螺栓头的六角特征、垫圈的环形细节均通过精细建模完成，未采用贴图替代实体特征。材质与渲染环节，针对不同部件匹配对应的工业材质：电机主体机壳采用哑光灰色工业喷塑金属材质，调整材质的粗糙度、金属度参数还原真实喷塑表面的微哑光质感；输出轴与安装法兰采用光亮镀锌金属材质，模拟金属加工后的光洁表面与轻微反光效果；接线座的塑料部件采用深灰色哑光工程塑料材质，螺栓等标准件采用发黑处理的金属材质，不同材质的边界清晰无混色。渲染阶段采用工作室柔和布光方案，通过主光源、补光源、轮廓光的组合打光，突出电机的结构轮廓与材质质感，阴影采用软阴影参数设置，避免生硬阴影破坏模型展示效果，最终渲染图清晰呈现电机的整体外观与各部分结构细节。整个建模过程注重结构的合理性与装配逻辑，各部件之间的配合关系完全符合真实伺服电机的装配要求，未出现结构干涉、特征错位的问题，模型的细节完整度覆盖了从外部安装结构到外部可见零部件的全部特征，可用于工业自动化设备的整机装配仿真、伺服系统选型展示、教学演示等多种场景。
