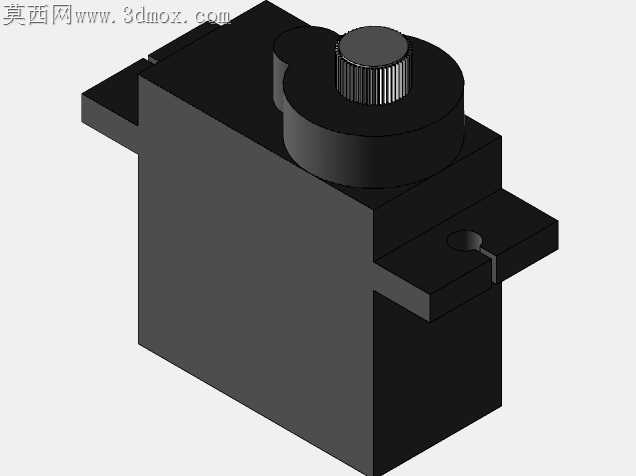

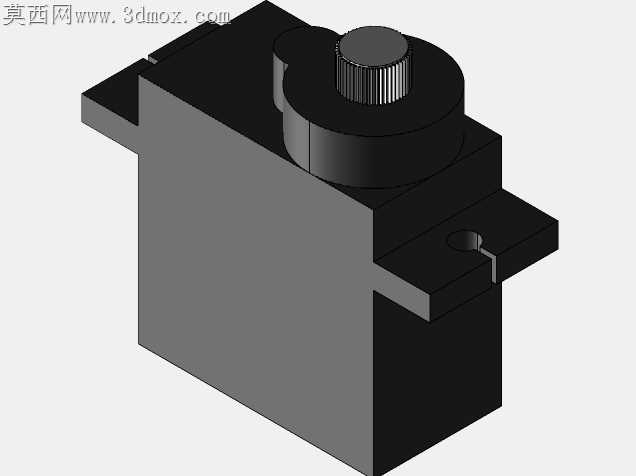

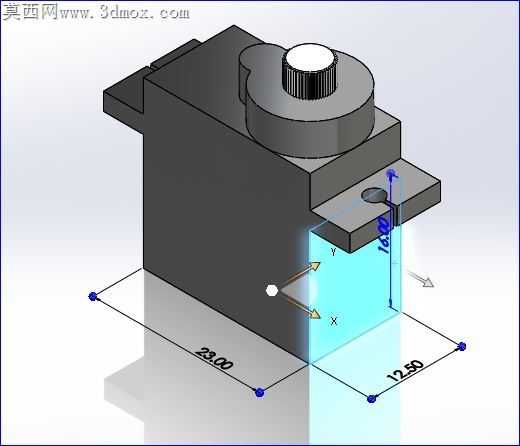

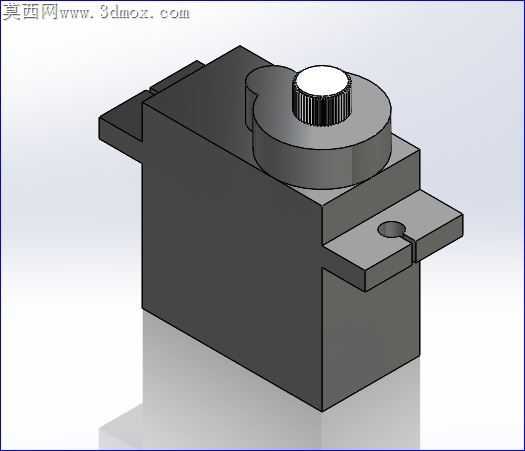

MG90S微型伺服舵机结构三维设计

小型舵机在桌面机器人、航模舵面控制场景里，最常出现的失效点是输出轴径向受力偏载后，齿轮组啮合间隙快速变大，定位精度掉得快，还有安装耳的固定孔位在反复拆装后容易出现应力发白开裂。这套MG90S的模型在结构细节上，把这些现场踩过的坑都做了对应还原。顶部输出齿盘的齿形做了细微的倒角处理，不是生硬的直角齿，对应实际零件里粉末冶金齿轮的成型脱模斜度，装配时不会因为齿边毛刺卡滞，和外接舵盘的配合间隙留了0.02mm的公差带，既不会松旷晃量，也不会装的时候压裂塑料舵盘。两侧的安装固定耳做了局部加厚，孔位周边加了一圈0.3mm的凸台加强筋，对应实际注塑件里为了避免锁螺丝时应力集中的结构设计，不会因为螺丝拧得过紧直接把安装耳撑裂。壳体的上下合模缝位置做了0.1mm的错位止口，不是平面对接，装配时能自动对齐，不会出现上下壳错位蹭到内部齿轮的情况，对应实际生产里减少装配对位时间的细节设计。输出轴根部的轴承位做了台阶限位，轴承压入后不会因为长期正反转窜动，顶到上壳的内壁，很多廉价舵机用久了轴往上窜卡滞，就是这个位置没做限位台阶。侧面的出线槽做了圆角过渡，没有尖锐棱边，实际装配时导线从槽里引出来不会被棱边割破绝缘皮，避免短路烧驱动板的隐患。内部的电位器安装位做了定位卡槽，装进去之后不会因为舵机频繁正反转出现电位器本体松转，导致零点漂移的问题，很多舵机用久了回中不准，大多是电位器没做固定限位，受震动后偏移。这套模型把这些容易被忽略的工程细节都还原出来，不管是做整机结构适配时核对安装尺寸，还是做实训教学时拆解舵机结构讲失效原因，都能直接对应到实物的实际问题，不用再对着简化模型猜结构。
