双叉臂悬架A臂结构三维设计

项目分类:汽车类 发布时间:2026-02-28 ID:1142559
  • 双叉臂悬架A臂结构三维设计
  • 双叉臂悬架A臂结构三维设计

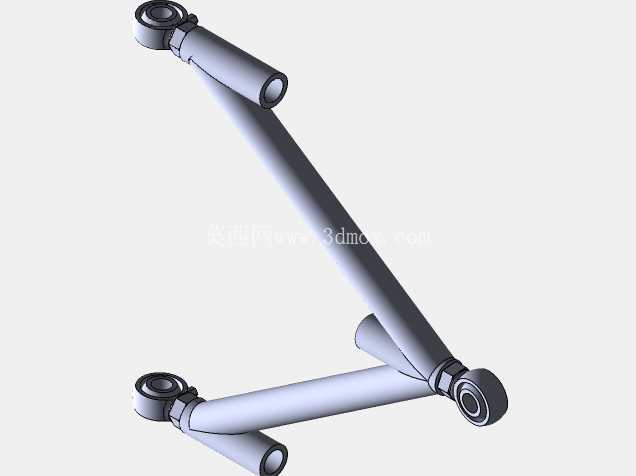

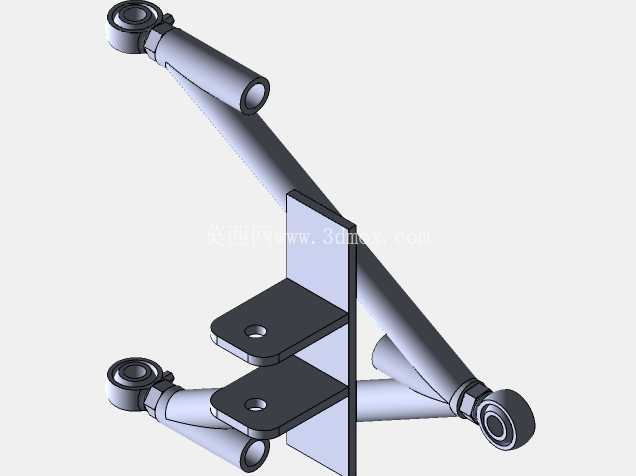

  在乘用车、场地赛车以及部分轻型越野车辆的底盘结构中,双叉臂悬架凭借出色的侧向支撑能力与精准的车轮运动控制特性,始终是高性能底盘配置的主流选择,而A臂作为双叉臂悬架中承担导向与载荷传递核心功能的部件,其结构设计合理性直接决定了悬架系统的动态表现。这套A臂结构采用双横臂布局的上下摆臂组合形式,主体杆件采用变截面管状结构设计,相比等截面实心杆件,在保证结构强度与抗扭刚度的前提下,能够有效降低簧下质量,减少车轮跳动过程中传递到车身的冲击载荷,提升轮胎接地性能。

  从结构连接端来看,每个A臂的三个连接端点均集成了橡胶衬套安装位,其中靠近转向节的两个外端球头安装座采用同轴度精度较高的机加工配合面,能够保证球头销安装后摆臂摆动过程中无卡滞、无旷量,避免车轮定位参数在动态行驶中出现异常偏移;靠近车身副车架的内端衬套安装位设计有不同轴向长度的衬套压装腔,可根据调校需求匹配不同刚度的橡胶衬套,兼顾行驶舒适性与操控响应速度。在实际装车场景中,这套A臂结构适配于前置后驱车型的前悬架系统,上摆臂长度略短于下摆臂,这种不等长设计能够在车轮上下跳动过程中,主动优化车轮外倾角的变化曲线,让轮胎在弯道侧倾时尽可能保持与地面的最大接触面积,提升弯道抓地力。

  设计过程中,杆件的弯折角度经过多轮运动学仿真校核,确保悬架在全行程压缩、拉伸过程中,A臂不会与减震器、转向拉杆、刹车管路等周边部件发生运动干涉,同时预留了足够的刹车卡钳、轮毂轴承的安装避让空间,满足17-19寸轮毂的适配边界。从安装边界尺寸来看,下摆臂两个车身安装点的横向跨距控制在380mm范围内,纵向安装孔位间距为120mm,能够适配多数同级别车型的副车架安装点位,无需对副车架进行额外打孔改装;上摆臂的安装支座设计为可微调结构,能够通过增减调整垫片实现车轮外倾角、主销后倾角的精准调校,满足日常街道行驶与赛道驾驶的不同定位需求。

  结构受力层面,A臂的杆件连接位置采用圆弧过渡焊接结构,避免应力集中导致的部件疲劳断裂,在承受纵向冲击载荷时,管状杆件能够通过可控的微小形变吸收部分冲击能量,减少冲击力直接传递到车身结构;在承受侧向离心力时,上下A臂形成的三角稳定结构能够有效抵抗车身侧倾带来的横向载荷,保证车轮定位参数的稳定性。这套结构在建模过程中完全还原了实际生产中的工艺细节,包括衬套压装的倒角、球头安装座的螺纹孔深度、杆件表面的防腐蚀涂层预留厚度,所有配合尺寸均按照量产车的公差标准进行设定,可直接用于悬架系统的性能验证、改装件开发参考以及底盘结构教学演示。在实际改装应用场景中,这套A臂结构可通过更换不同硬度的衬套、调整球头安装高度,实现悬架离地间隙、车轮运动特性的定制化调整,满足不同使用场景下的底盘调校需求,不管是日常街道行驶的舒适性设定,还是赛道日的硬核操控设定,都能通过配套部件的匹配实现对应的性能目标。
