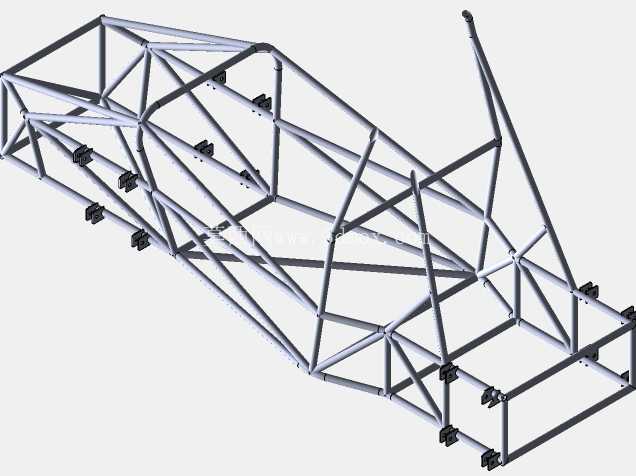

SAESUPRA赛车钢管式空间车架底盘结构设计

这套钢管桁架式底盘结构，主要面向方程式类竞速赛车的开发场景，作为整车所有系统的安装承载基体，承担着动力总成固定、悬架系统连接、驾驶舱防护、传动走线布置等核心功能，是赛车性能落地的核心结构载体。从实际赛事应用来看，这类空间管架底盘相比量产车的冲压焊接一体式车身，在轻量化、结构刚度、改装适配性上有明显优势，广泛应用于大学生方程式赛事、业余场地拉力赛、入门级改装竞速车的搭建场景，能够在控制整备质量的前提下，实现足够的扭转刚度，避免激烈驾驶下车架形变影响悬架定位参数，保证轮胎接地附着力的稳定输出。

设计层面采用了空间桁架的受力逻辑，所有管件均沿受力路径布置，没有冗余的承重结构：前部区域预留了前悬摇臂、转向机、制动管路的安装点位，管件交汇的节点位置都设计了焊接式安装支座，支座的安装面平面度公差控制在0.1mm以内，保证悬架硬点的位置精度，避免安装应力导致的部件早期失效。中部驾驶舱区域按照人机工程边界做了轮廓收窄，既给驾驶员腿部、方向盘操作留出足够的活动空间，也通过斜向交叉的钢管布置形成笼式防护结构，在发生侧面碰撞、翻滚时能够通过管件的塑性变形吸收冲击能量，保证驾驶舱的生存空间不被侵入。后部区域围绕动力总成、后悬、差速器的安装需求做了强化设计，对应动力输出的扭矩反力、后悬跳动的冲击载荷，在主纵梁位置增加了斜向支撑管件，把集中载荷分散到整个桁架结构上，避免局部应力集中导致的焊缝开裂。

从安装边界来看，这套底盘的整体宽度控制在1200mm以内，轴距适配1600-1800mm的小型竞速车尺寸，所有管件采用标准规格的冷拔无缝钢管，管壁厚度根据受力大小从1.5mm到2.5mm不等，受力大的主纵梁、悬架安装点位置采用厚壁管，辅助支撑位置采用薄壁管，在刚度和重量之间取得平衡。各个安装支座的孔位都按照通用赛车部件的标准尺寸设计，悬架安装点的球头销孔位适配常用的10mm、12mm规格紧固件，动力总成安装位预留了不同机型的调节余量，能够适配小排量直列四缸发动机、单座赛车专用动力单元的安装需求，不需要对主桁架做大规模切割修改就能完成适配。底盘下部的管件布置预留了50mm以上的离地间隙，满足场地铺装路面的通过需求，同时避免底部管件在高速过弯时蹭到路面。

实际建模过程中，所有管件的相贯线都做了精准的切割适配，保证焊接时管件之间能够完全贴合，减少焊接缺陷的产生，每个节点的焊缝位置都预留了足够的焊接操作空间，不会出现焊枪无法到达的死角。整个桁架的重心位置经过优化，尽量降低整体高度，配合悬架的安装角度设计，能够减少车辆过弯时的侧倾幅度，提升操控响应速度。底盘上还预留了线束、燃油管路、制动管路的固定卡扣安装位，所有走线路径都避开了运动部件的活动范围，同时远离排气系统的高温区域，避免管路老化损坏。对于需要后期维护的部件，比如油底壳、滤清器对应的底盘位置，都没有布置横向管件，留出了足够的操作空间，不需要拆解车架就能完成常规保养作业。
