MBE v9挤出机通用安装固定支架

在桌面级FDM 3D打印设备的改装与整机搭建场景中，挤出机安装支架是连接挤出机头与设备运动框架的核心衔接部件，其结构精度、安装适配性直接决定了送丝稳定性与打印成型质量。本次设计的支架针对qu-bd推出的MBE v9挤出机头开发，适配MBE-UM-MK8系列通用安装规格，可同时满足单头挤出、双头挤出两种主流挤出构型的装配需求，覆盖个人DIY改装、小型桌面设备量产装配等多类使用场景。

从实际设备运行的工况来看，挤出机在持续送丝过程中会产生小幅振动，同时喷头加热传导的余温会长期作用于安装接触面，这就要求支架既要具备足够的结构刚性抑制振动偏移，也要保证安装孔位的位置精度，避免挤出机安装后出现同轴度偏差，进而引发送丝卡顿、喷头蹭模等常见打印故障。设计初期首先梳理了MBE v9挤出机头的安装基准：挤出机本体的底部定位凸台尺寸、固定螺丝的孔距参数、与送丝机构的对齐基准，同时兼顾UM、MK8两类常见挤出机安装位的兼容需求，避免支架仅适配单一构型导致使用场景受限。

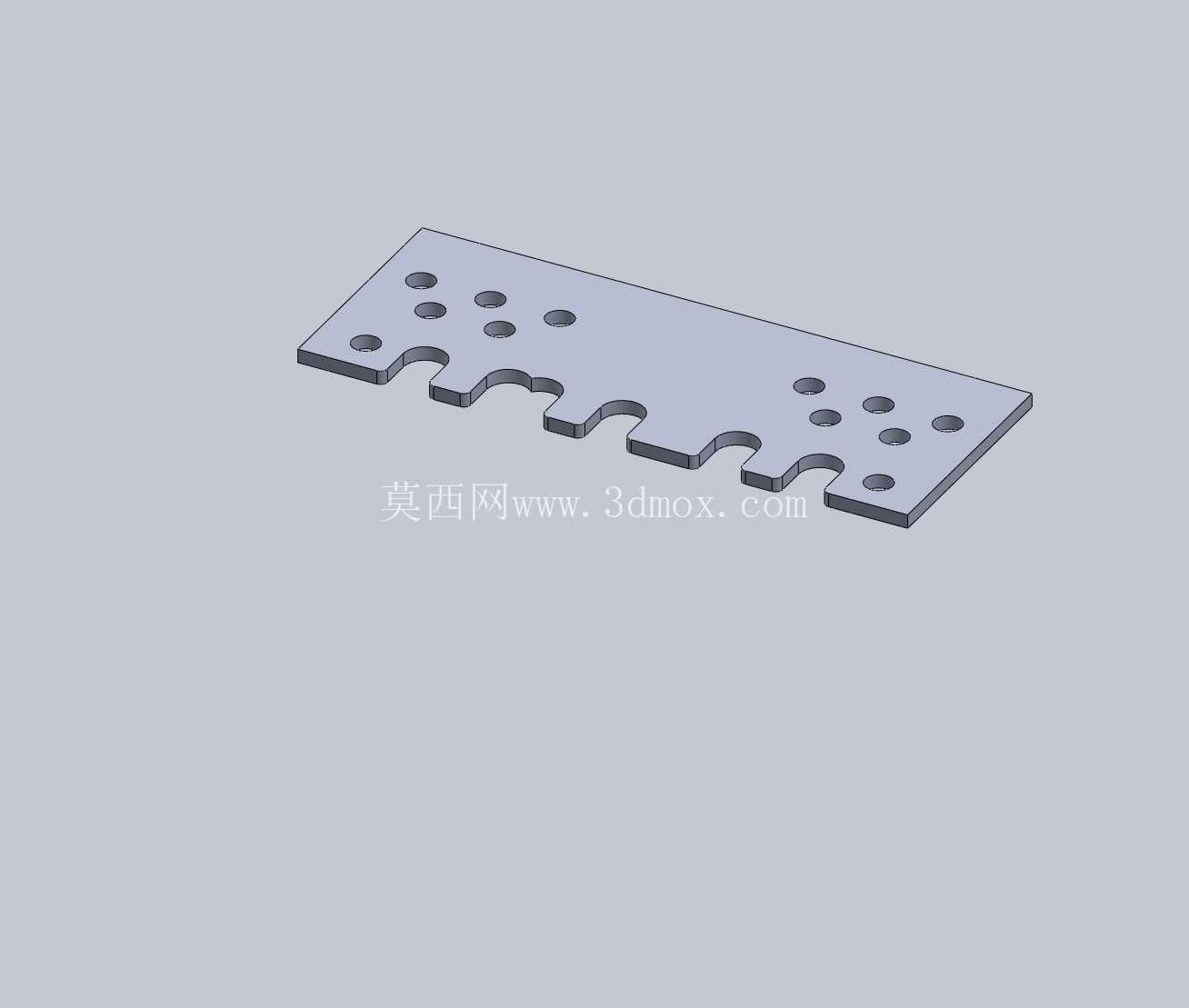

支架整体采用平板式结构设计，主体为等厚度金属板加工构型，整体轮廓根据安装空间的边界做了适配性裁切：靠近挤出机安装侧设计了连续的半圆卡口结构，该结构对应挤出机本体的定位柱，装配时可先通过卡口实现快速预定位，无需人工反复对齐孔位，降低装配调试的时间成本；板面分布的多组通孔分为两类，一类是贯穿的螺丝固定孔，分别对应单头、双头挤出构型的安装点位，孔位公差按照机械装配H7级精度设定，既保证螺丝可顺利穿入，又不会因间隙过大导致安装后出现旷量；另一组孔位对应运动滑台的安装点位，可直接固定在X轴运动滑架的对应安装面上，无需额外加装转接板，减少装配层级带来的累积误差。

安装边界方面，支架的整体厚度控制在适配常规M3沉头螺丝的尺寸范围内，安装后不会与X轴的同步带、限位开关、线材拖链等周边部件产生运动干涉；板面的边缘做了倒角处理，避免装配过程中划伤线材或操作人员；卡口的深度与挤出机定位柱的伸出长度匹配，安装后挤出机的基准面与支架表面完全贴合，不会出现局部翘曲导致的喷头垂直度偏差。在双头挤出构型的装配场景下，支架上的两组安装孔位严格按照双喷头的标准间距设定，保证两个喷头在打印过程中的切换定位精度，避免出现双喷头打印时的层高偏差、模型错位问题。

从实际使用的角度出发，该支架的结构摒弃了多余的冗余设计，在保证结构强度的前提下尽可能减少不必要的材料去除，既降低了加工成本，也减轻了X轴运动部件的整体重量，可减少运动过程中的惯性冲击，提升打印时的运动响应速度，对于高速打印场景下的成型精度提升有明显帮助。同时，平板式的结构设计也便于后期的维护拆装，当需要更换挤出机耗材、清理喷头堵料时，仅需拆卸对应位置的固定螺丝即可完成操作，无需拆解整个运动机构，降低了设备维护的难度。

在建模过程中，所有安装孔位、卡口轮廓的尺寸均严格匹配实物的测绘参数，每一处特征的设计都对应实际装配的需求：比如固定孔的沉头深度按照M3螺丝的头部尺寸设定，保证螺丝安装后头部完全埋入板面，不会突出表面影响挤出机的贴合度；卡口的半圆直径与挤出机定位柱的外径做小间隙配合，预定位后即可保证挤出机的位置精度，锁紧螺丝后不会出现位置偏移。整体结构没有复杂的曲面或异形特征，既可以采用钣金冲压的方式批量加工，也可以通过数控铣削的方式小批量制作，甚至个人用户也可通过铝板雕刻的方式自行加工，适配不同场景下的加工条件。
