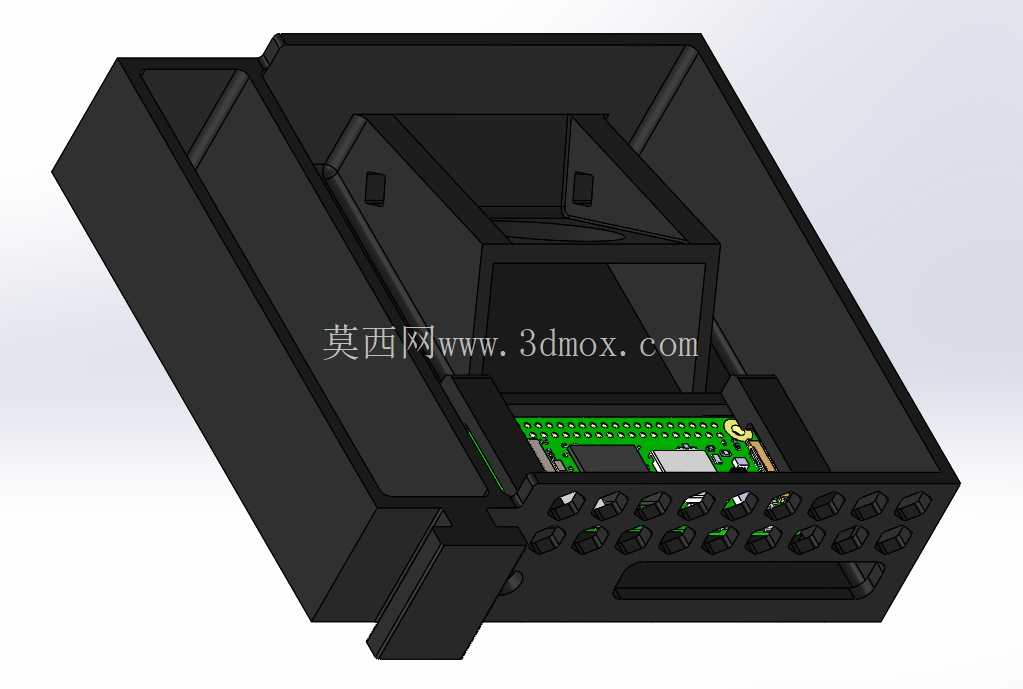

适配Ender3V2的Octoprint树莓派安装托盘

在桌面级FDM3D打印设备的日常运维场景中，不少用户会选择搭配Octoprint系统实现远程操控、打印进度实时监控、G代码无线传输等功能，摆脱SD卡插拔的繁琐操作，但常规的外接树莓派往往存在摆放杂乱、走线外露、容易被误碰移位的问题，这款适配Ender3V2机型的安装托盘，正是针对这类实际使用痛点做的结构优化设计。

从安装边界来看，这款托盘完全贴合Ender3V2设备原有框架的安装位尺寸，不需要对打印机原有钣金或型材结构做打孔、切割等二次改装，直接利用设备原有预留的安装点位即可完成固定，不会干涉X轴、Z轴的运动行程，也不会触碰打印平台的升降运动路径，安装后整体与设备原有外壳轮廓齐平，不会额外占用桌面摆放空间。

结构功能分区上，托盘做了明确的空间划分：核心区域预留了RaspberryPiZero2W的精准安装位，定位柱与板卡的安装孔完全对位，避免板卡晃动移位，同时预留了USB供电线、摄像头排线的走线路槽，走线可以顺着设备原有线槽排布，不会出现线材缠绕运动部件的风险；紧邻板卡安装位设置了40mm轴流风扇的固定位，安装后风扇直吹树莓派主控芯片，能在长时间连续打印的工况下，将板卡工作温度控制在合理区间，避免高温导致的系统卡顿、断连甚至死机问题，保障长时间打印任务的稳定运行。

考虑到桌面级3D打印日常维护的工具收纳需求，托盘前端设置了多组规格匹配的喷嘴收纳孔，可以适配不同口径的黄铜喷嘴、硬化钢喷嘴，更换喷嘴时可以随手取放，避免小零件丢失；针对初代版本用户反馈的模型宽度公差适配问题，优化后的版本调整了侧壁的厚度尺寸，同时在板卡区域旁预留了独立的降压转换器安装仓，适配LM2596规格4.5-40V转5V3A带电压显示的降压模块，用户可以直接从打印机主板的电源端取电，不需要额外为树莓派配置独立电源适配器，进一步简化走线，减少外接电源占用的插座位，也避免多电源供电带来的电压差干扰问题。

设计过程中针对3D打印成型的工艺特性做了适配优化，所有安装孔位都预留了FDM打印工艺的合理公差，不需要二次打磨即可顺利装配，侧壁的加强筋在保证结构强度的前提下做了壁厚优化，减少打印耗材用量，同时避免大平面打印容易出现的翘曲变形问题；托盘底部预留了散热格栅孔，配合上方的40mm风扇形成上下贯通的散热风道，不仅能带走树莓派的工作热量，也能兼顾降压模块的散热需求，避免模块长时间工作过热出现电压不稳的问题。

实际使用场景中，这款托盘可以让Octoprint系统的核心硬件完全集成在打印机本体上，整体外观整洁，外接线路大幅减少，日常搬运设备时不需要额外拆卸树莓派相关配件，也不用担心外接板卡被线材拉扯掉落；工具收纳区的设计也贴合打印运维的实际操作习惯，更换喷嘴、调试设备时不需要额外找零件盒放置小配件，大幅提升日常操作的便利性。
