可回收式探空模型火箭结构设计方案

　　箭身中段为动力舱段，集成固体火箭发动机安装位、推力矢量控制(TVC)伺服机构、飞控主板安装架与电源固定位，发动机安装位设计有通用适配卡槽，可兼容不同规格的商用模型火箭发动机，TVC舵机安装座采用减震阻尼结构，可降低发动机工作时的高频振动对飞控传感器的干扰，避免飞行过程中姿态数据采集失真。箭体尾部设计有四片可折叠栅格翼，地面存储与发射阶段栅格翼贴合箭体收纳，可减小发射架的适配尺寸，出架后在气动力作用下自动展开锁定，为箭体提供飞行稳定力矩，相比传统固定尾翼，折叠栅格翼在低速段的气动效率更高，同时能缩小整箭的地面存储占用空间。该模型火箭的结构设计围绕小型探空测试、航模科研实验场景展开，可承担低空大气参数采集、小型载荷搭载试飞、矢量推力控制算法验证等实际用途，整体结构采用模块化拆分思路，便于加工制作、部件更换与重复回收使用。箭体主体采用细长旋成体气动布局，头部为钝锥形整流罩，可降低跨音速飞行阶段的波阻，同时预留足够的载荷舱空间，可搭载重量不超过1.5kg的小型测试传感器、数据记录模块或微型摄像设备，载荷舱与箭身采用卡扣式快拆结构，无需额外工具即可完成载荷更换与电池补给。

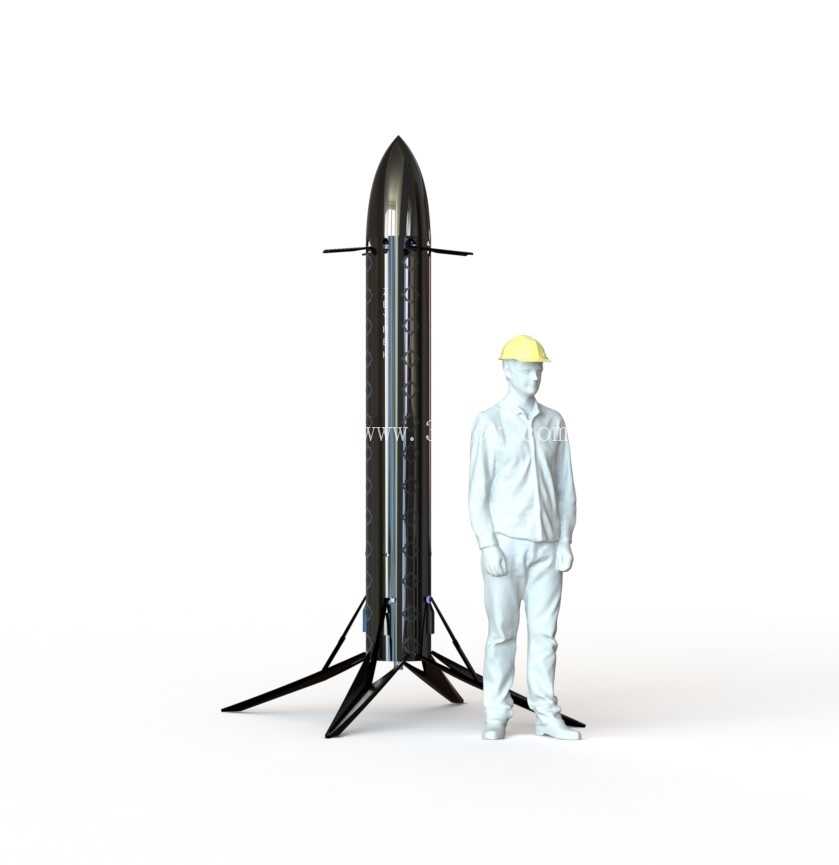

　　箭体底部为着陆支撑机构，采用四组碳纤维支腿的弹性展开结构，支腿根部设置有阻尼缓冲器，在火箭回收着陆阶段可吸收冲击能量，避免箭体内部电子设备与发动机结构受硬冲击损坏，支腿展开后形成直径1.2m的支撑稳定面，可适应草地、硬化路面等多种平整着陆场地，无需额外的着陆引导设施即可实现垂直站立回收。整箭总高度为2.1m，箭体主体直径120mm，起飞状态总重量约8.7kg，发射架适配直径不小于130mm即可满足使用要求，支腿收纳状态下整箭最大径向尺寸不超过150mm，可适配多数通用模型火箭发射导轨。

　　气动设计阶段通过CFD仿真对头部锥角、栅格翼安装位置、支腿展开后的气动干扰做了多轮迭代优化，将跨音速段的压心偏移量控制在5%箭长范围内，保证飞控系统的姿态调整余量充足，避免飞行过程中出现静不稳定状态。结构选材上，箭体主体采用碳纤维卷管制作，兼顾结构强度与轻量化要求，整流罩采用光敏树脂3D打印成型，可根据载荷需求快速修改外形，栅格翼与着陆支腿采用碳纤维板材切割加工，连接铰链采用航空铝合金材质，可承受多次回收着陆的冲击载荷而不出现结构变形。飞控系统安装位预留了标准的传感器安装孔位，可直接加装气压高度计、GPS模块、三轴加速度计与陀螺仪，无需额外打孔修改结构，电源舱设计有快换电池架，可支持整箭连续3架次的试飞测试而无需拆解箭体内部走线。

　　发动机舱段设计有防火隔热层，可避免发动机工作时的高温燃气烧蚀箭体结构，同时在发动机尾部设置有挡焰板，将燃气流导向外侧，避免直接冲刷着陆支腿结构。TVC矢量控制机构的偏转角度范围为±8°，可在发动机工作全程提供俯仰与偏航方向的控制力矩，配合尾部栅格翼的气动稳定作用，可实现垂直起飞、弹道调整、垂直着陆回收的全流程姿态控制，相比无控模型火箭，其落点精度可控制在半径20m范围内，大幅降低试飞后的回收搜寻难度。在结构装配逻辑上，所有舱段均采用定位销加卡扣的连接方式，舱段之间设计有防水密封圈，可应对小雨天气下的试飞场景，避免内部电子设备受潮短路。整箭的重心设计在箭体全长的42%位置，压心位于重心后方1.2倍箭体直径位置，满足静稳定飞行的设计要求，在动力系统工作结束后的无动力滑翔阶段，仍可依靠栅格翼的气动作用保持稳定姿态，为着陆减速阶段的姿态调整提供基础。
