100升容积卧式高压灭菌设备结构设计

这款100升规格的卧式高压灭菌设备，主要面向中小型医疗机构消毒供应中心、高校生命科学实验室、第三方检测机构微生物实验室、小型食品加工企业包材灭菌工段等场景使用，可对金属手术器械、玻璃培养器皿、耐高温塑料耗材、包装后食品辅料等物料进行高温高压蒸汽灭菌处理，通过饱和蒸汽在密闭腔体内的升温升压过程，破坏微生物蛋白质结构实现彻底灭菌，满足常规灭菌流程对芽孢、真菌孢子等耐高温微生物的灭活要求。

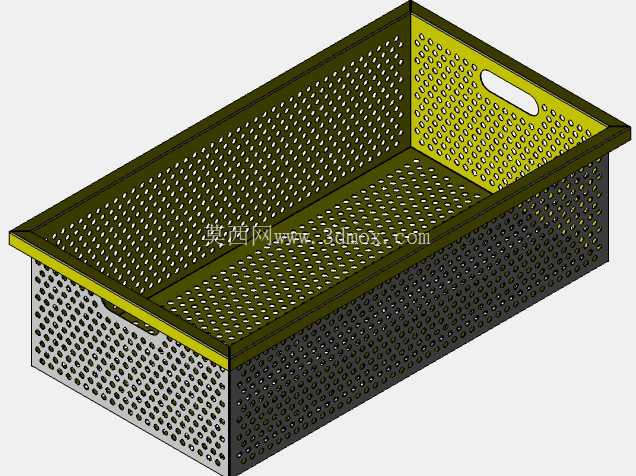

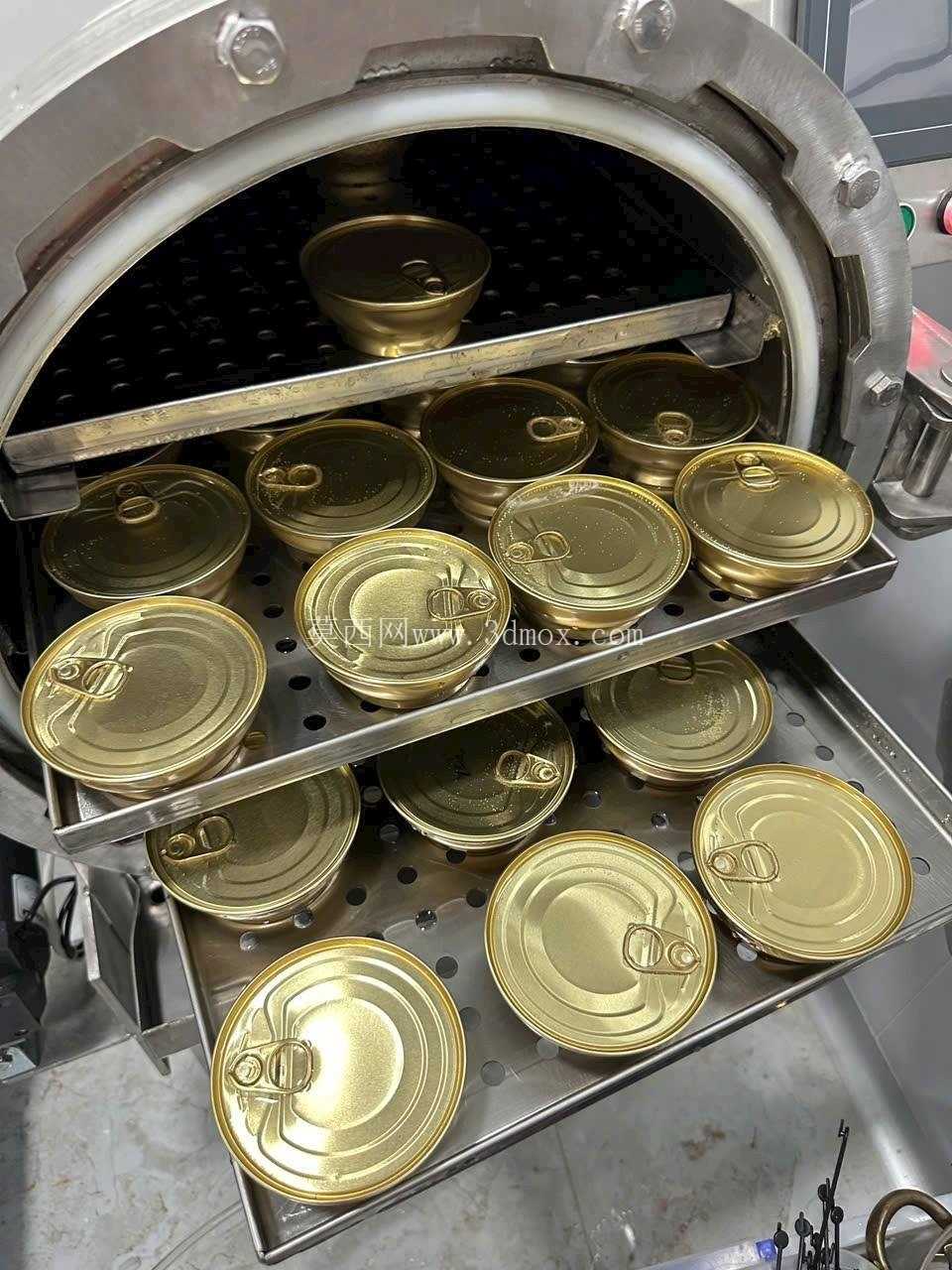

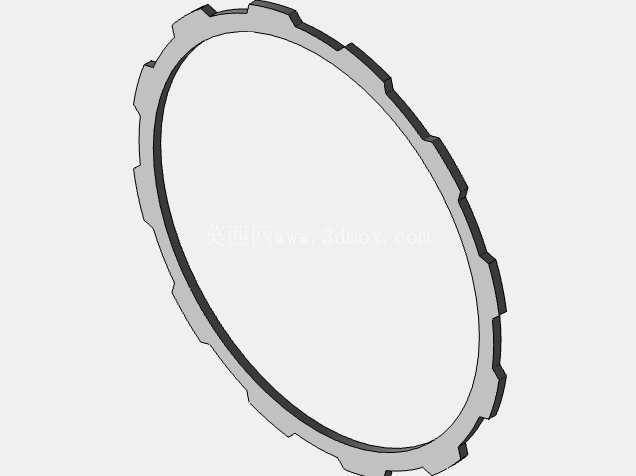

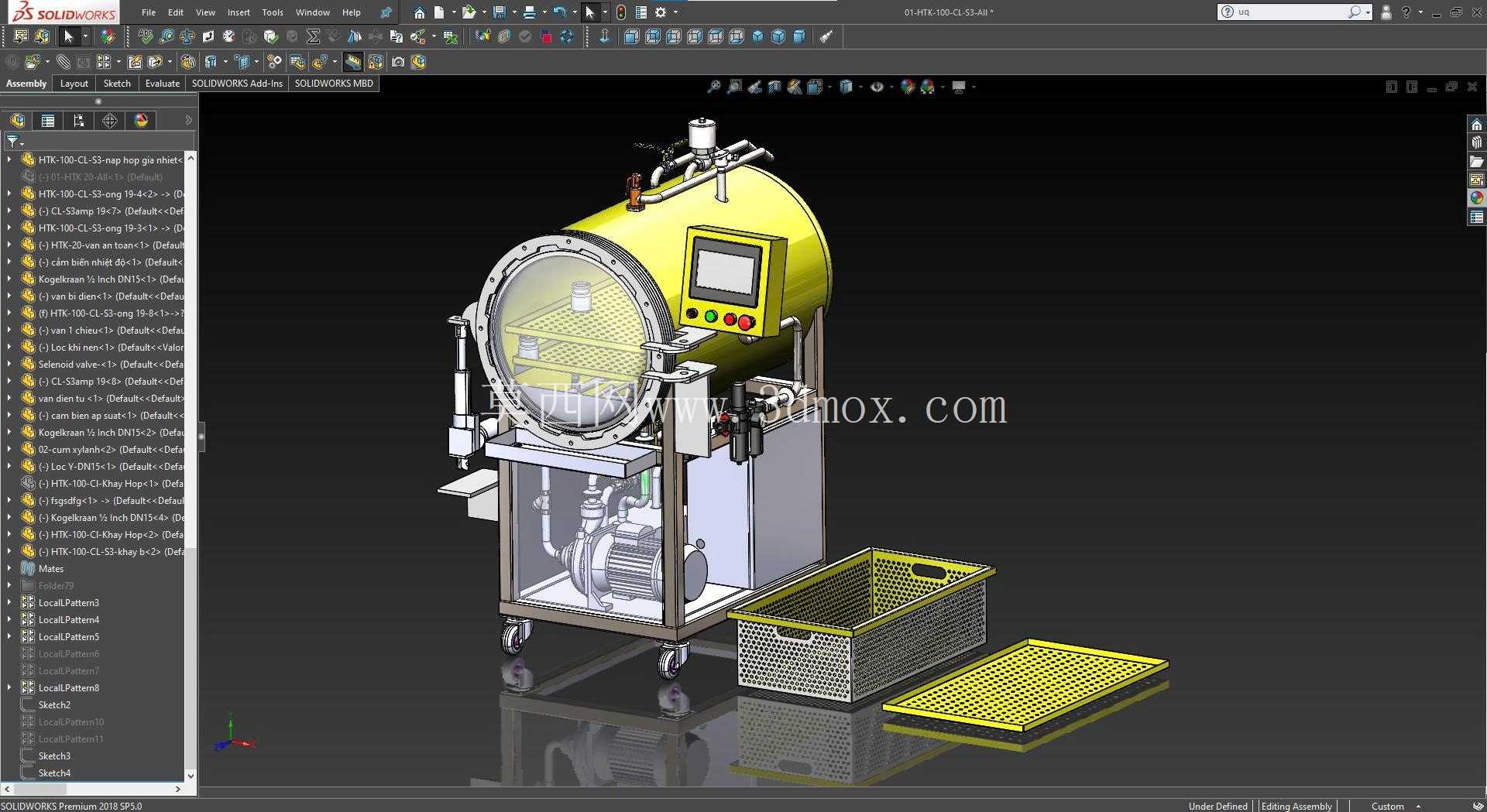

设备整体采用卧式圆形承压腔体结构，相比立式同容积型号，卧式结构的腔体取放物料高度更符合人体工程学设计，操作人员无需过度抬臂即可完成物料装载，配套的镂空灭菌篮筐采用冲孔不锈钢板材弯折成型，底部搭配同材质沥水托盘，可在灭菌完成后承接冷凝水，避免冷凝水打湿已灭菌物料。腔体端门采用快开式压圈锁紧结构，门体配备透明耐高温观察窗，可在灭菌过程中直观观察腔体内部状态，门体边缘嵌入耐高压硅橡胶密封圈，配合多点锁紧结构保证升压过程的密封性能，避免蒸汽泄漏。

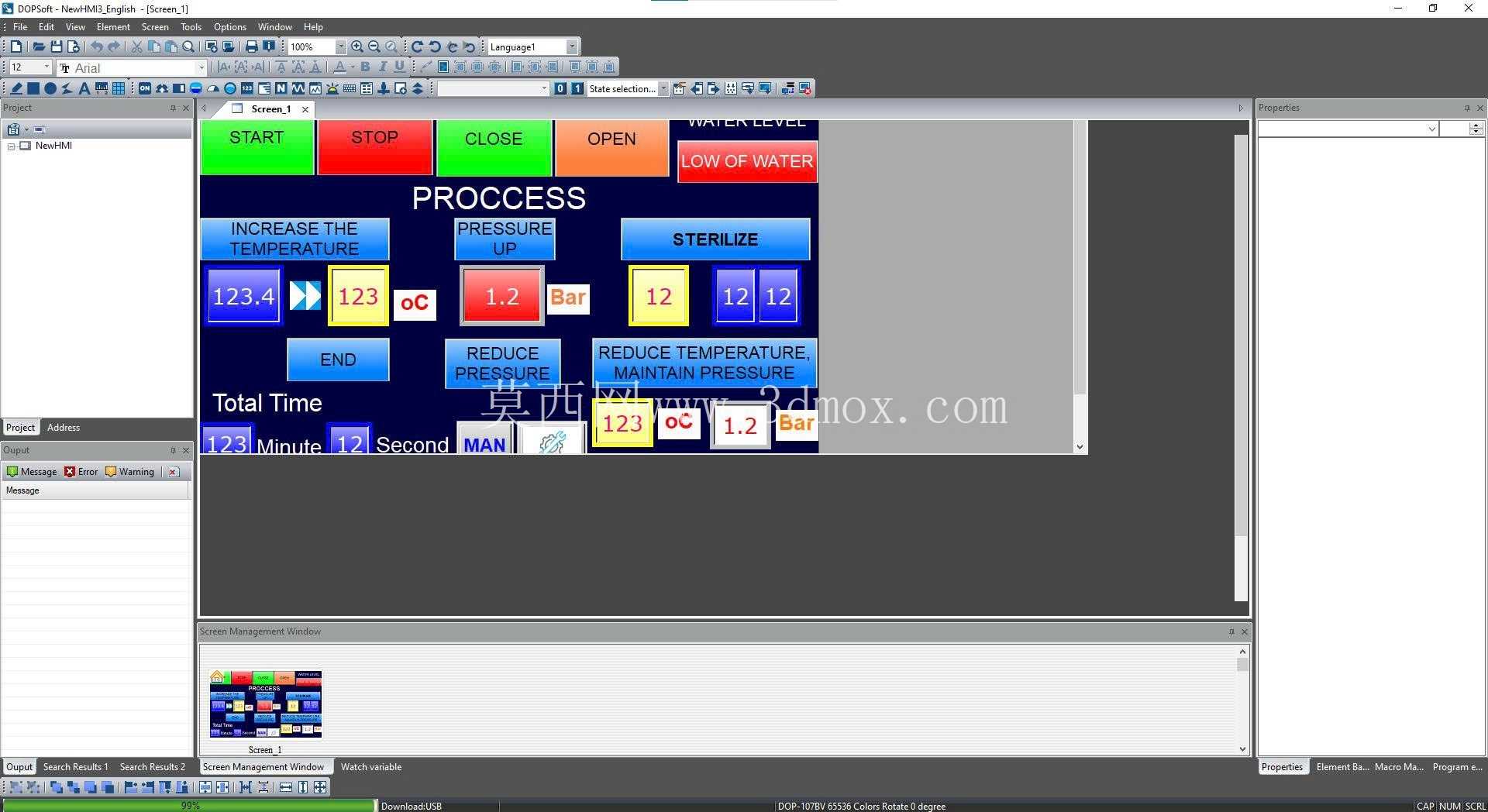

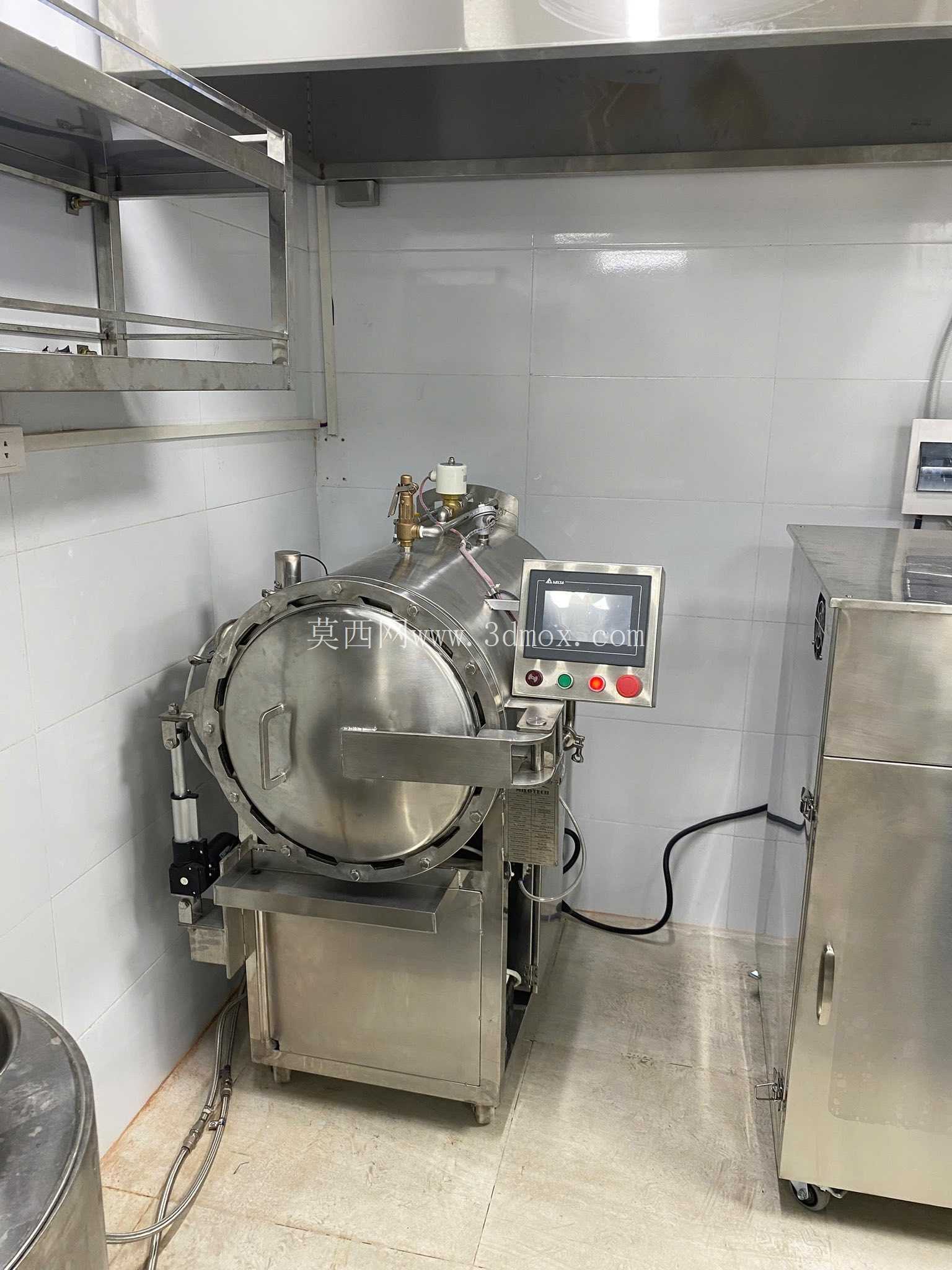

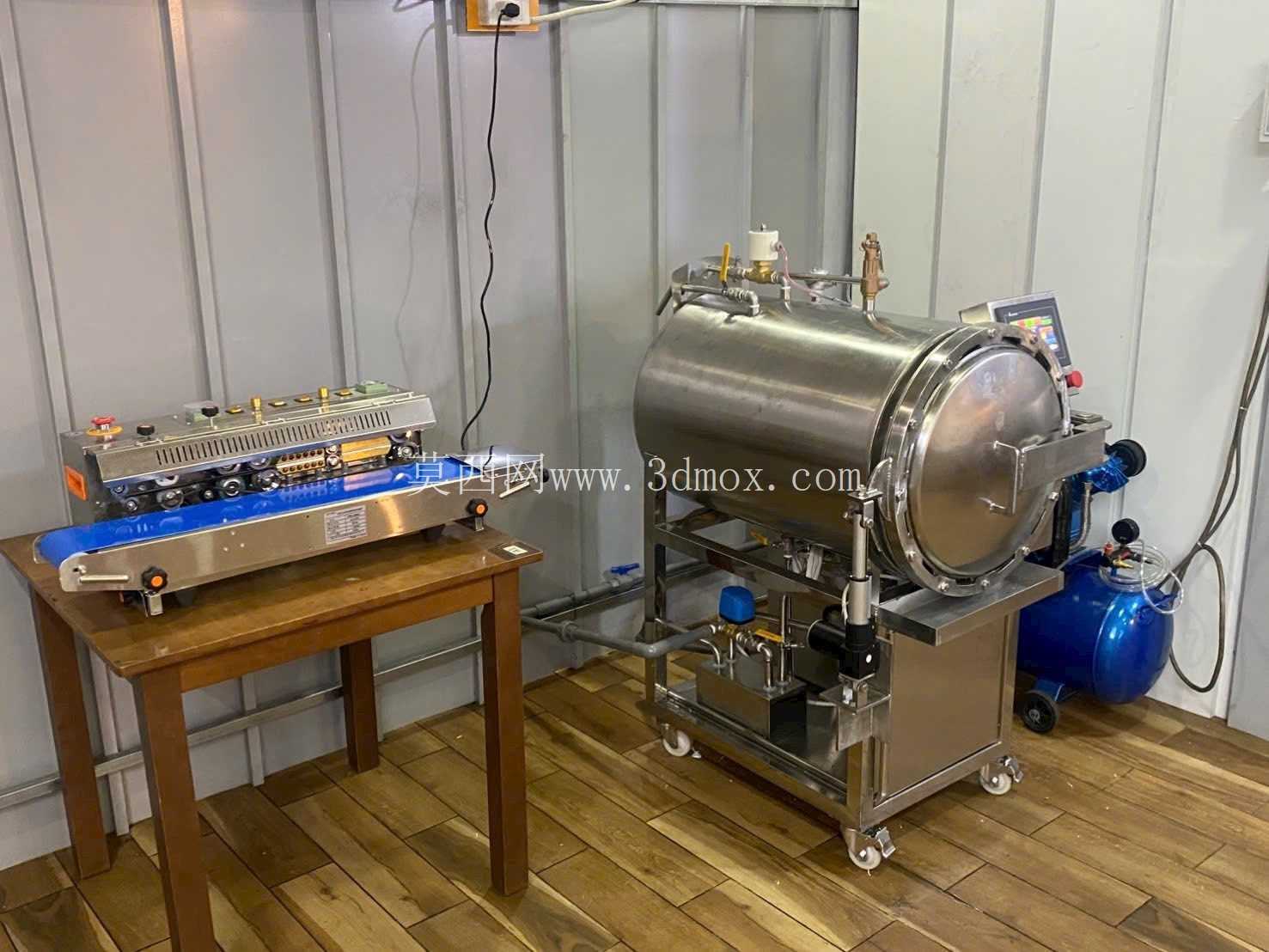

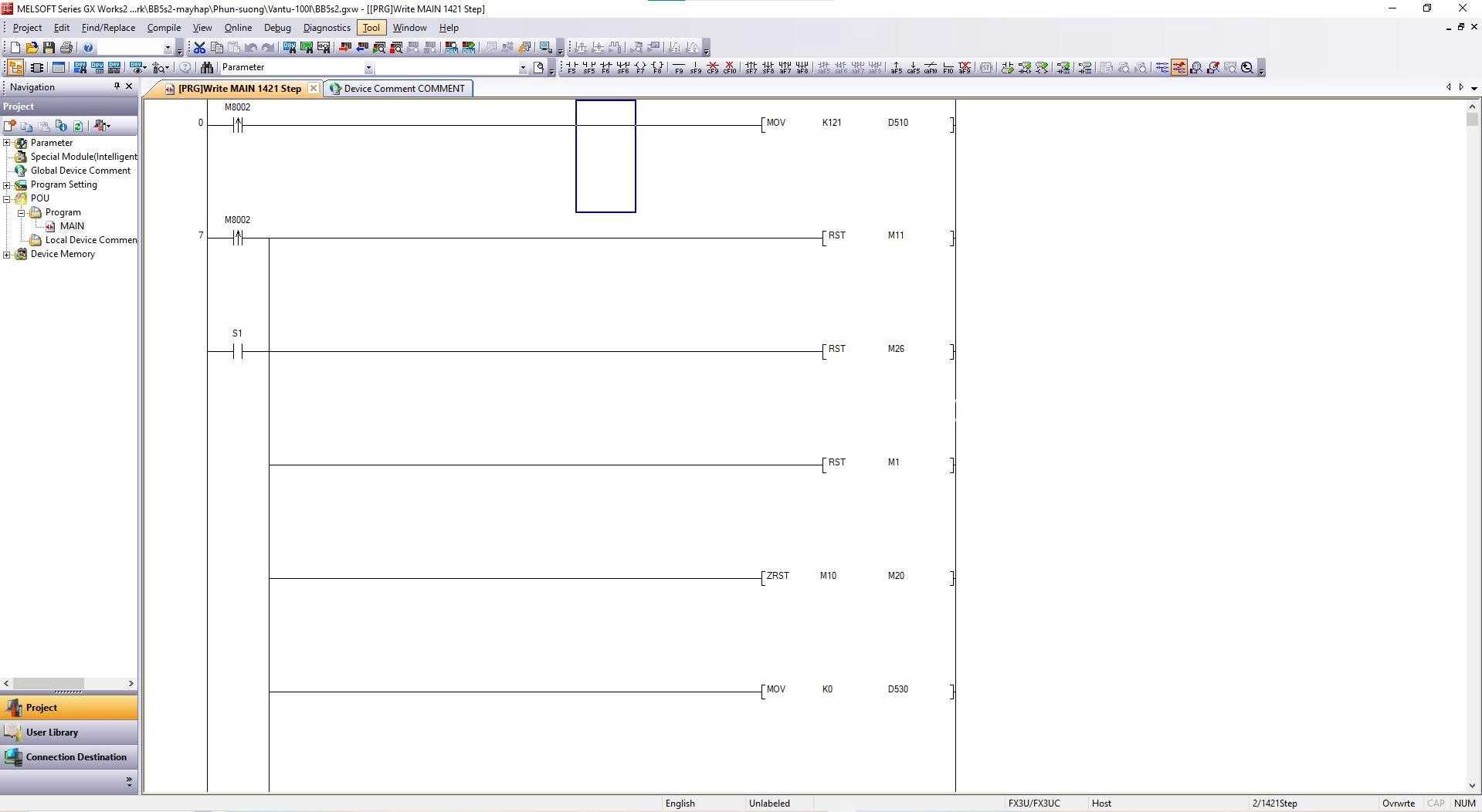

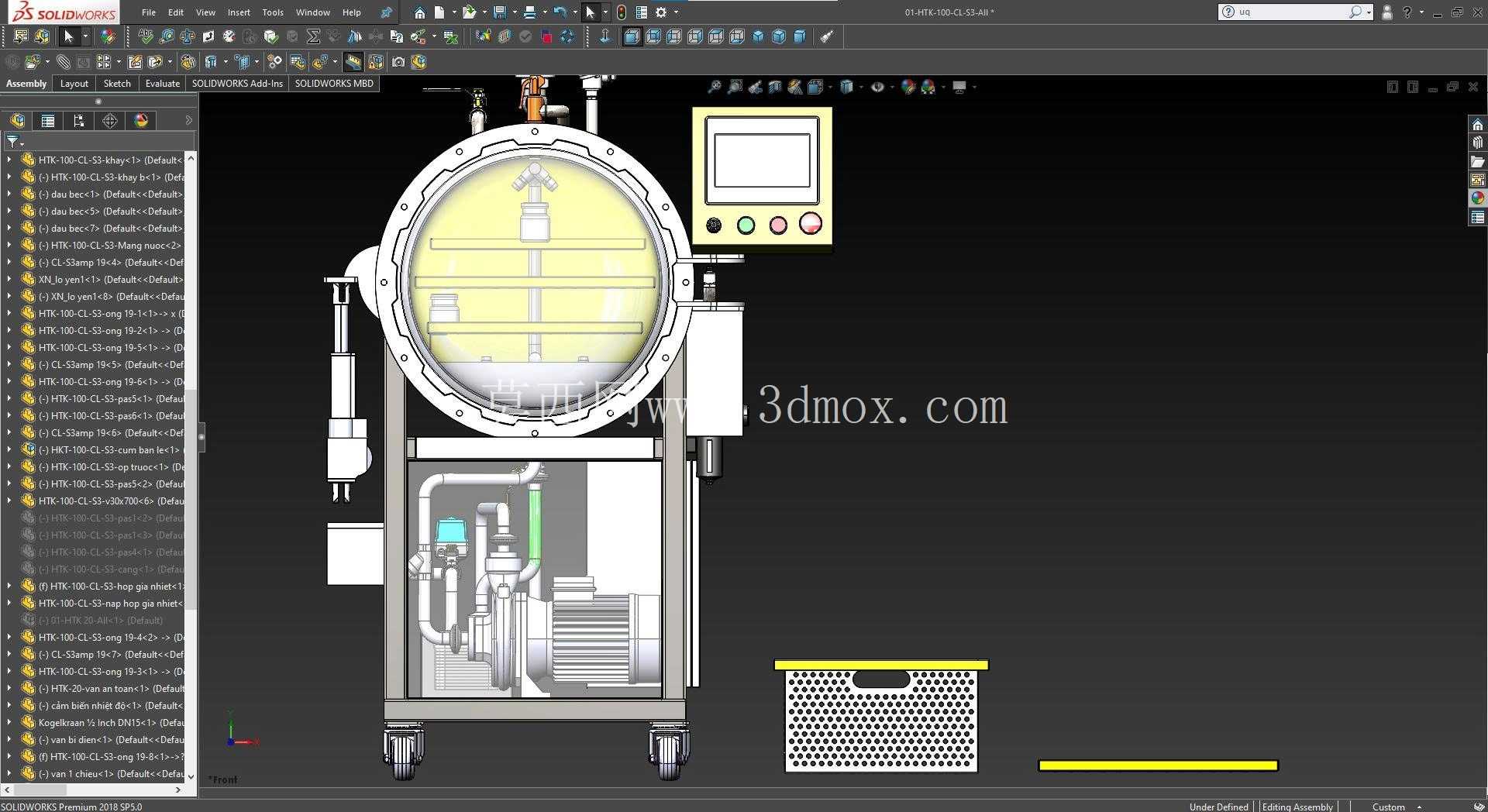

设备下部集成了蒸汽发生单元、真空管路系统与控制柜体，底部安装四个带刹车的万向脚轮，可在平整车间或实验室内灵活移动位置，无需做永久地脚固定，适配场地经常调整的使用场景。控制区域布置在腔体正面侧上方，集成触控显示屏、实体操作按钮与状态指示灯，可设置灭菌温度、保温时长、排汽速率等参数，设备运行过程中可实时显示腔体内压力、温度数值，异常状态下触发声光报警。

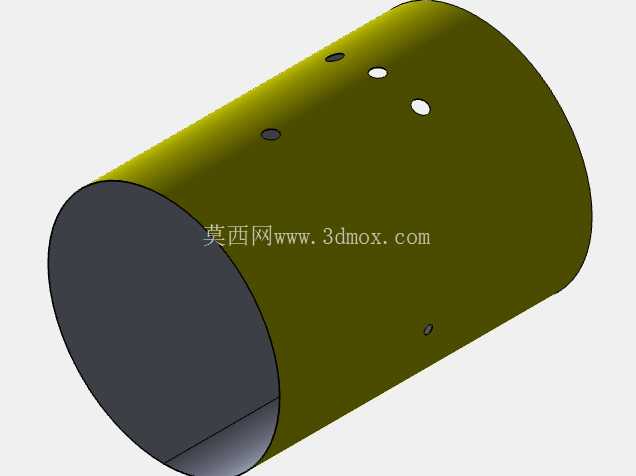

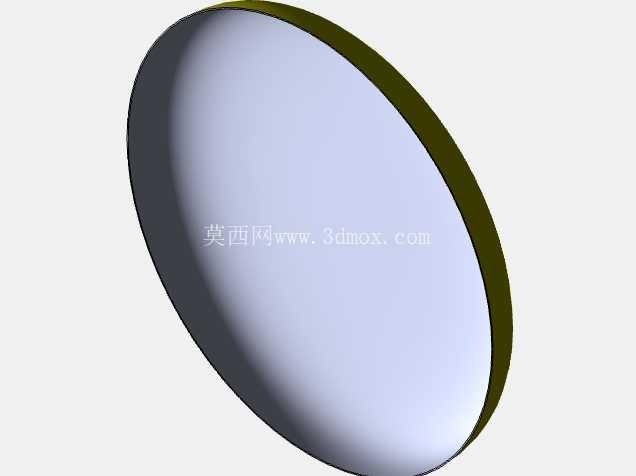

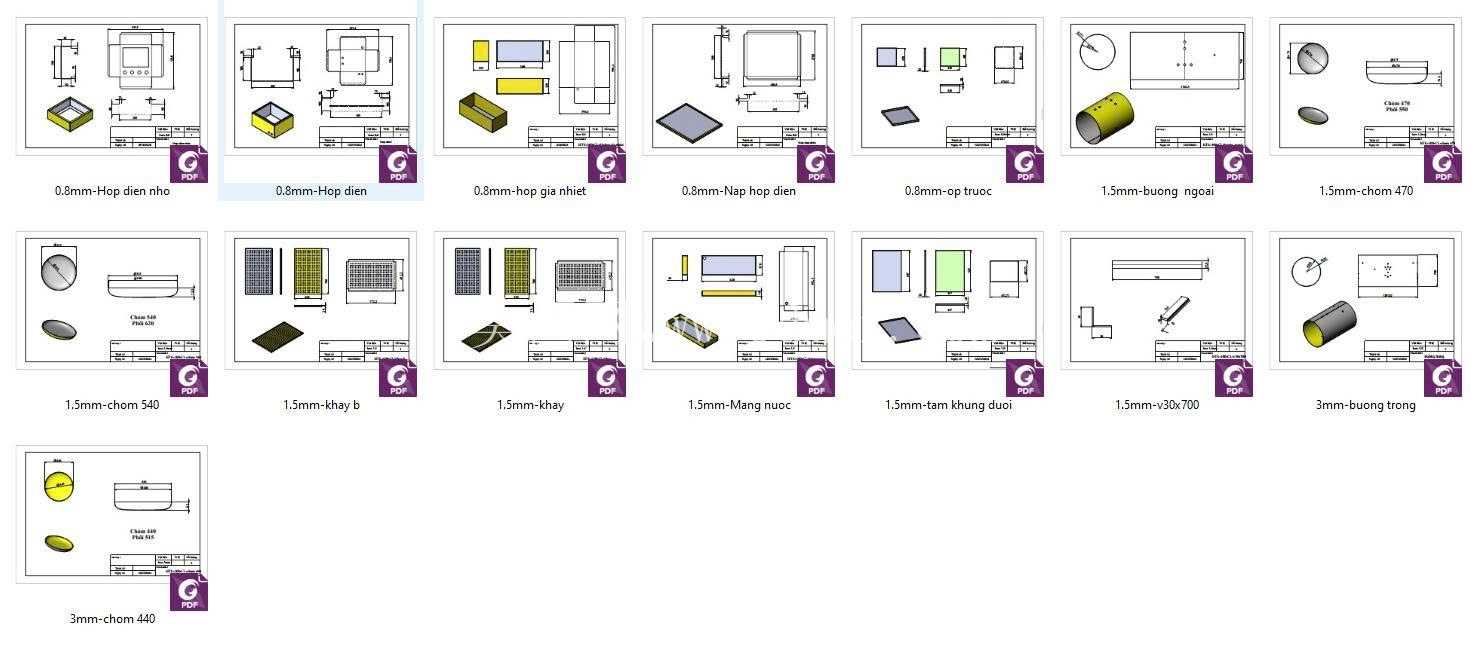

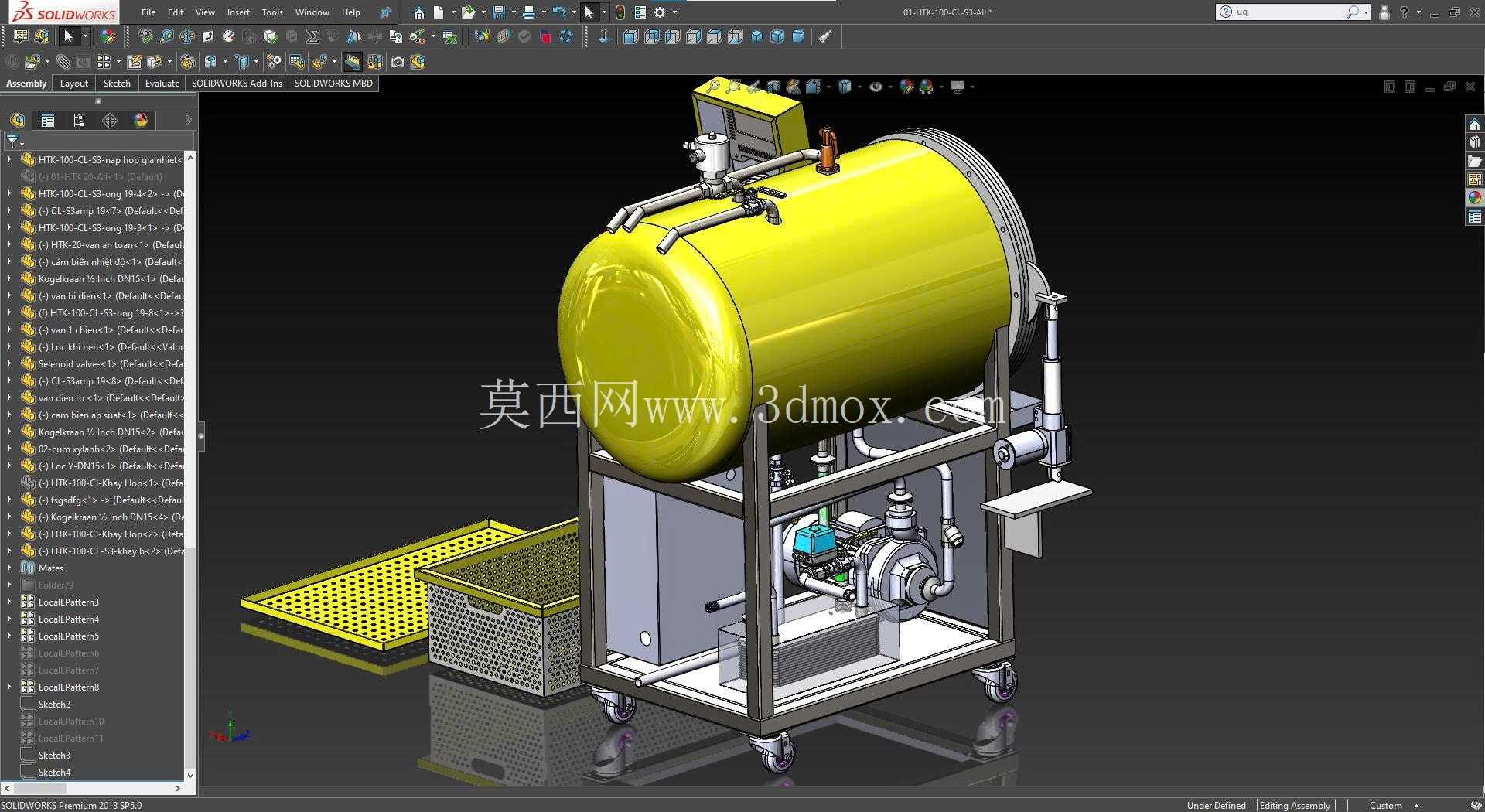

从结构设计层面来看，圆形承压腔体采用等壁厚不锈钢卷焊成型，两端焊接标准椭圆封头，可均匀承受灭菌工况下的内压载荷，避免应力集中导致的腔体变形；腔体外部包裹硅酸铝保温层，减少灭菌过程中的热量散失，降低设备运行能耗。管路系统集成了进汽阀、排汽阀、安全阀、压力传感器与温度探头，安全阀设定超压泄放阈值，当腔体内压力超过额定工作压力时自动开启泄放，保障设备运行安全；真空系统可在灭菌前抽取腔体内空气，避免冷空气残留导致的灭菌死角，保证蒸汽能够充分接触所有待灭菌物料表面。

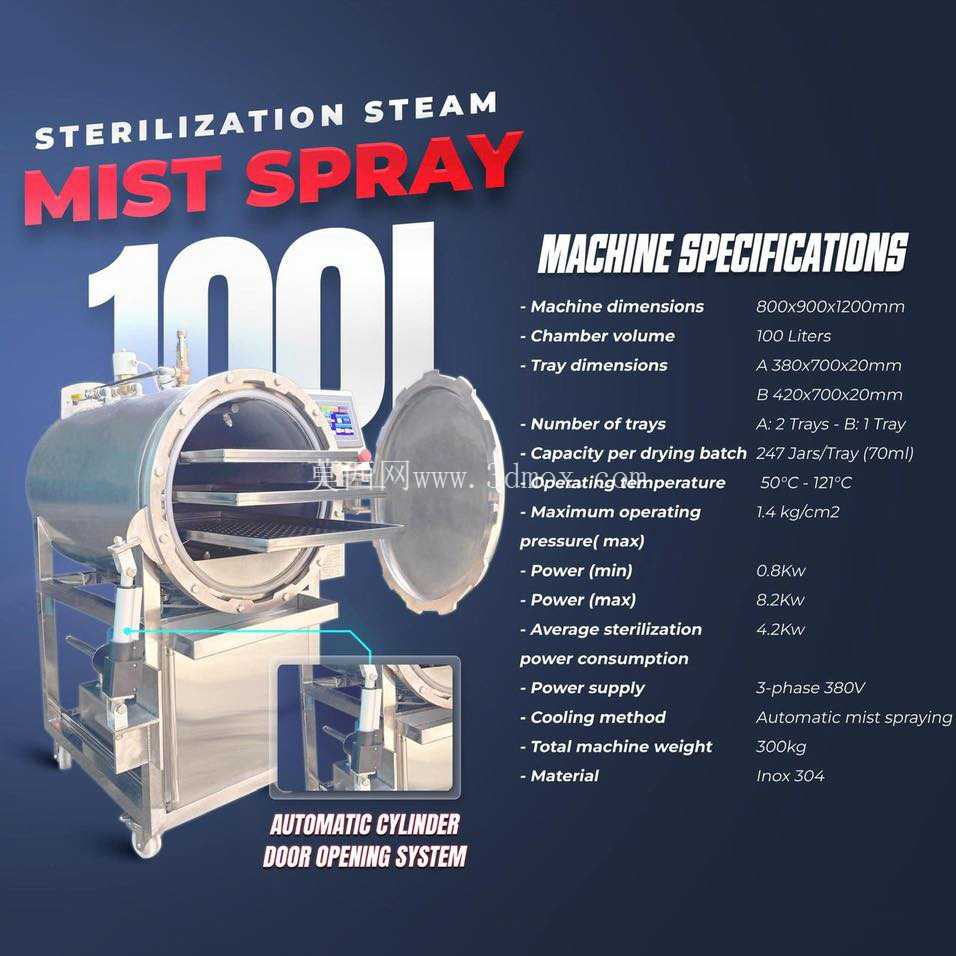

外形尺寸方面，设备主体宽度控制在1.2米范围内，深度含脚轮约0.9米，整体高度约1.6米，安装时仅需预留后侧0.3米的管路检修空间、前侧1米的操作开门空间即可，无需额外预留过大的安装场地，适配面积有限的实验室或小型车间使用。配套的灭菌篮筐可完全抽出腔体，篮筐底部设置限位结构，推入腔体后可自动定位，避免灭菌过程中篮筐移位；沥水托盘采用抽拉式设计，日常清洁时可直接抽出倾倒冷凝水、清理残留杂物，降低日常维护难度。

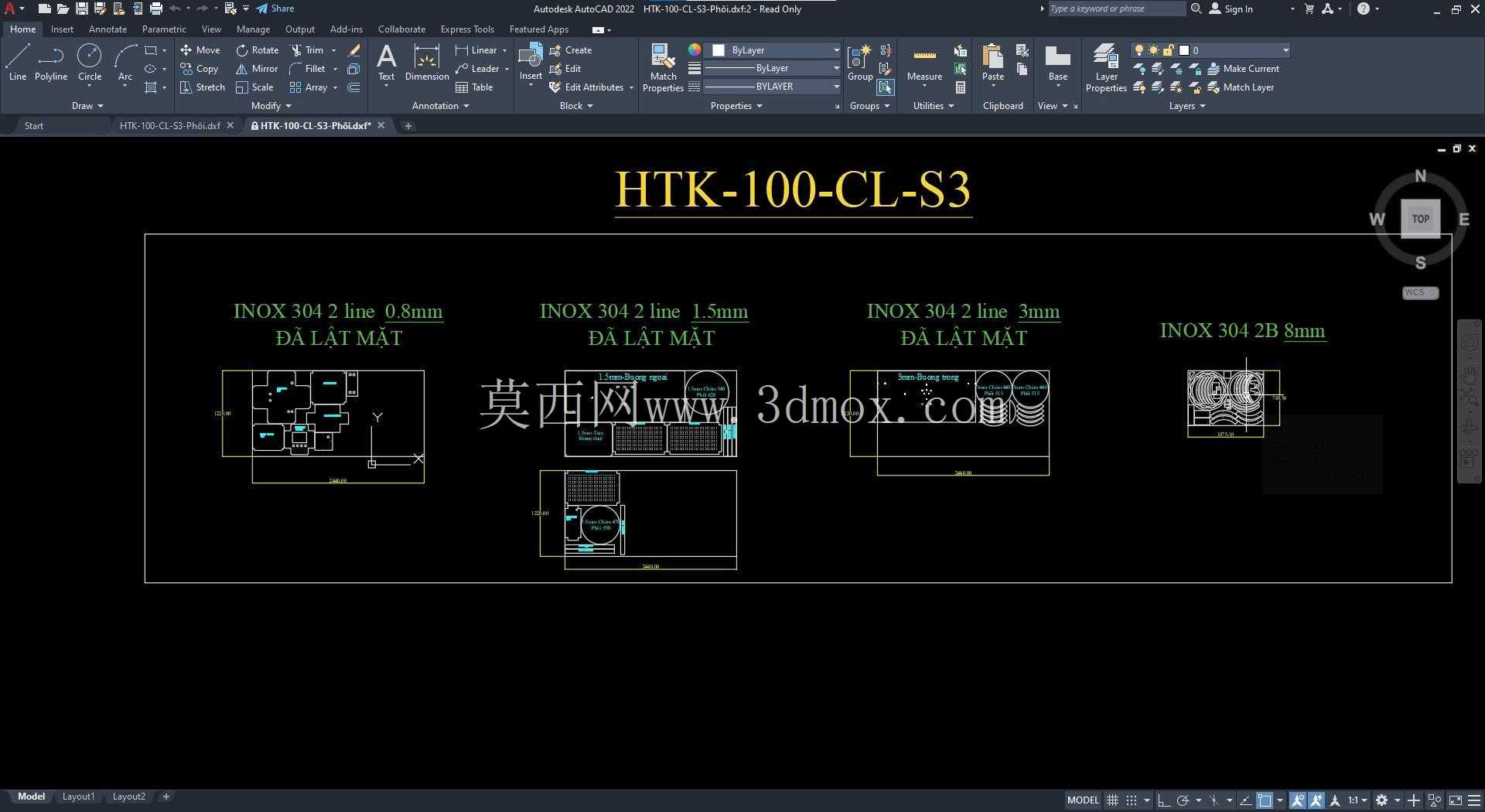

在细节设计上，设备的所有与蒸汽、冷凝水接触的零部件均采用304不锈钢材质，避免长期接触高温水汽出现锈蚀污染物料；管路连接部位采用卡箍式快接结构，后期更换密封件、检修管路时无需复杂工具即可完成拆装。控制柜体采用下进风、上出风的散热结构，避免电气元件长期处于高温环境下缩短使用寿命；柜体侧面设置可开启检修门，日常维护时可直接打开检修门接触内部管路与电气元件，无需拆解设备主体外壳。设备的蒸汽发生单元采用内置式电加热结构，无需外接工业蒸汽源，仅需接入符合要求的纯化水与电源即可运行，适配没有集中蒸汽供应的小型场所使用，加热功率匹配100升腔体的升温速率，可在较短时间内将腔体从室温升至额定灭菌温度，提升单批次灭菌的周转效率。
