重型卡车用高压储气瓶结构设计

车载高压储气瓶是燃气类重型商用车的核心承压储能部件，主要承担车辆行驶过程中燃气介质的高压储存功能，直接决定车辆的续航里程与燃料供给稳定性，目前广泛应用于LNG、CNG动力重卡、长途货运牵引车辆、工程专用重载车辆的燃料供给系统中。不同于民用低压储气容器，车载储气瓶的设计需要同时兼顾承压性能、安装适配性、行车工况抗振性与轻量化要求，任何结构细节的偏差都可能带来行车安全隐患。

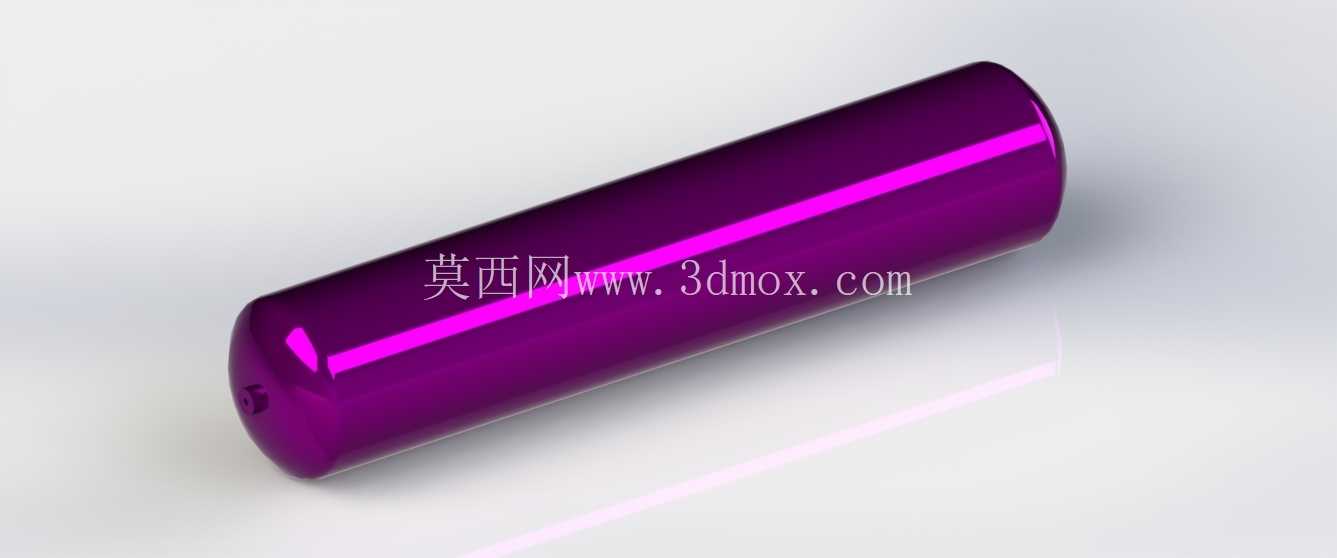

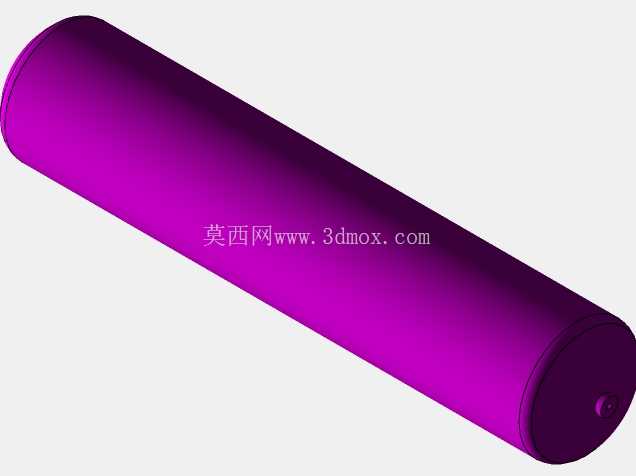

从结构设计逻辑来看，这类长筒形储气瓶采用等径薄壁筒体搭配两端标准凸形封头的结构形式，筒体部分采用旋压成型工艺加工，保证筒壁厚度均匀一致，避免局部应力集中带来的承压风险；两端封头根据承压等级选择椭圆形或碟形结构，其中一端封头集成了瓶口安装接口，用于布置瓶阀、安全泄压装置、进出气接头等附属部件，接口位置做了局部加厚处理，抵消开孔带来的结构强度削弱。设计过程中需要根据额定工作压力计算筒体壁厚，同时考虑车辆行驶过程中的动态载荷、温度交变带来的材料性能变化，预留足够的安全裕度，避免长期运行过程中出现疲劳损伤。

在安装边界与尺寸适配层面，这类长筒形储气瓶通常采用卧式安装方式布置在重卡车架两侧的预留安装空间内，整体长度需要匹配车架纵梁之间的可用间距，外径尺寸需要避开转向拉杆、传动轴、线束管路等周边部件的运动包络，同时预留足够的安装间隙满足检修操作需求。瓶体外部设计有配套的安装抱箍固定位，抱箍与瓶体接触位置通常会加装减震垫层，吸收车辆行驶过程中来自路面的振动冲击，避免刚性连接带来的瓶体磨损。设计时需要严格控制瓶体的直线度与圆度公差，保证抱箍安装后贴合均匀，不会出现局部应力过大的问题。

从实际应用场景来看，这类储气瓶需要适应重卡全工况的使用环境：在长途高速行驶工况下，瓶体需要承受持续的振动载荷与内部介质的压力波动；在低温环境下运行时，材料需要保持足够的低温韧性，避免冷脆现象带来的失效风险；在车辆颠簸、紧急制动等极端工况下，瓶体与固定结构的连接强度需要满足冲击载荷要求，不会出现移位、脱落等问题。设计过程中还需要考虑瓶体的防腐性能，因为车载安装位置容易受到路面泥水、融雪剂等腐蚀介质的侵蚀，外表面通常会做多层防腐涂层处理，延长部件的使用寿命。

建模过程中需要重点关注几个核心结构细节：一是筒体与封头的连接位置，需要采用平滑过渡的焊接结构，避免出现直角拐点带来的应力集中，建模时要准确还原焊接坡口的结构形式，方便后续做焊接工艺仿真与强度校核；二是瓶口接口的螺纹结构与密封面设计，需要严格匹配标准瓶阀的安装尺寸，保证密封性能可靠，不会出现介质泄漏问题；三是瓶体外部的安装定位基准，需要与车架安装位的坐标体系对齐，方便后续整车装配时做干涉检查。整个模型的结构还原度直接影响后续整车布置、安装工装设计、强度仿真分析的准确性，每一处尺寸公差都需要结合实际装车需求做校验，不能仅做外观层面的曲面构建。
