工业流体雾化喷射喷嘴结构设计

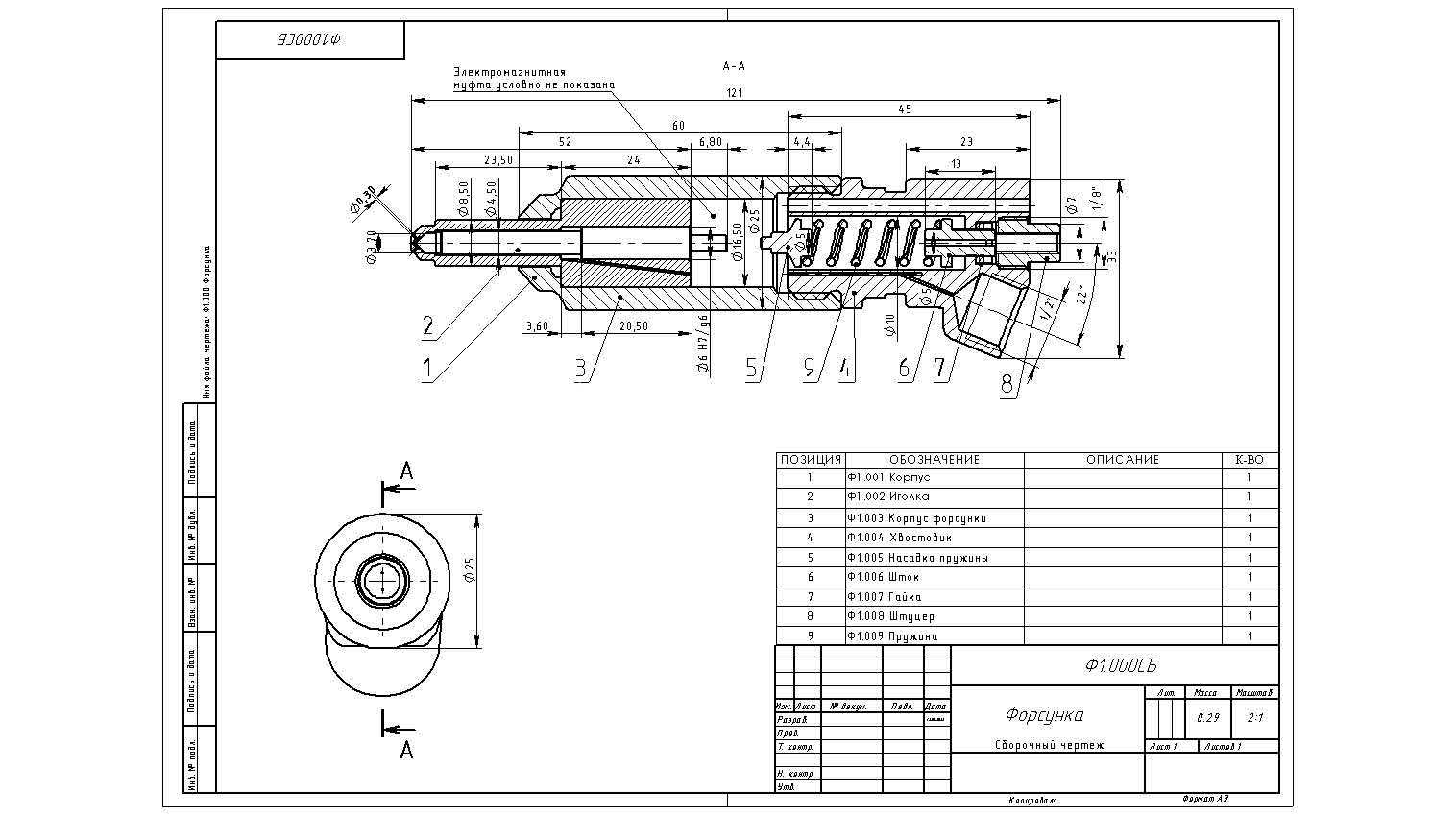

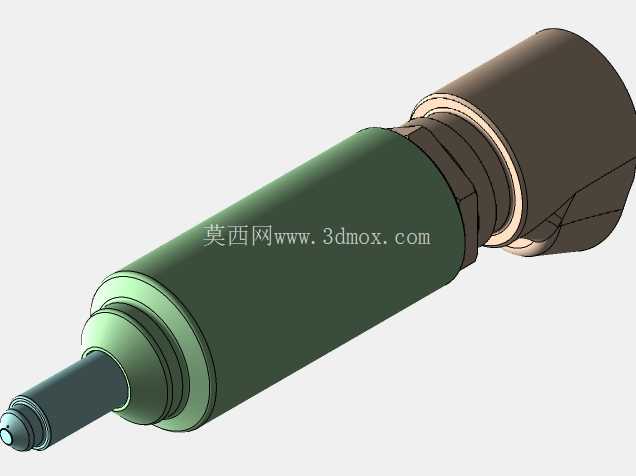

　　该喷嘴结构主要面向工业流体输送、雾化喷射类工况设计，常见应用场景涵盖燃油喷射系统、工业喷涂生产线、农业植保喷淋设备、化工流体加注工位等领域，核心作用是将管路内输送的压力流体以特定角度、特定雾化粒径喷射至目标区域，满足不同工况下的流体均匀分布、精准投加需求。从结构功能划分来看，该部件整体分为三段式结构：左端为流体接入端，采用外螺纹阶梯轴结构，可直接与对应规格的流体输送管路硬连接，阶梯轴的轴肩位置可加装密封垫片，避免高压流体输送过程中出现渗漏问题，接入端的中心通孔为流体进入喷嘴内部的唯一通道，孔径根据额定喷射流量做了匹配设计，可在额定工作压力下保证流体流速稳定。

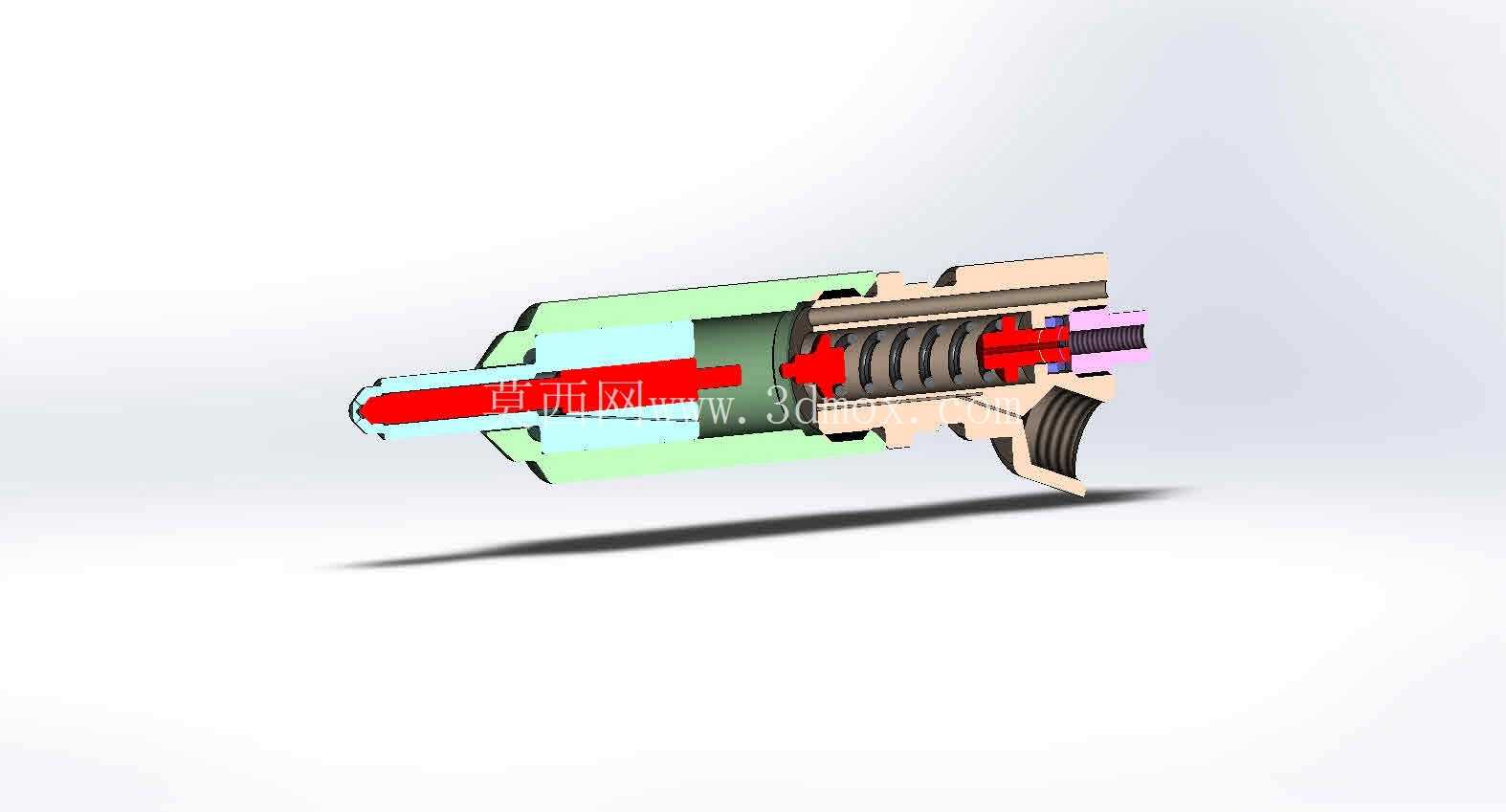

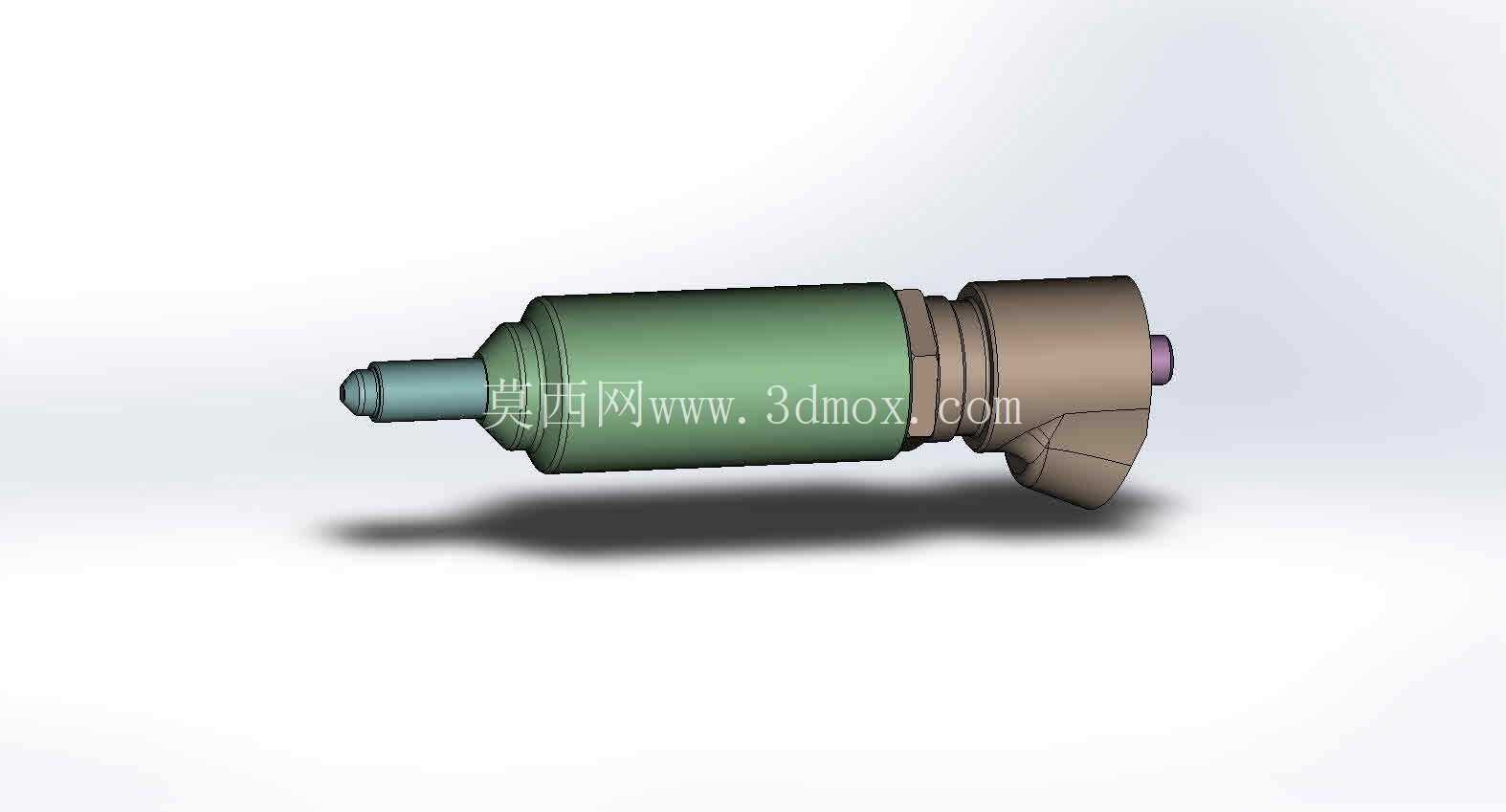

　　中段为主体储压腔结构，采用圆柱式外壳设计，内部为变径流道，流体从接入端进入后会在该腔体内完成压力均衡，避免因管路压力波动导致喷射形态不稳定，外壳外壁做了等直径光面处理，既方便安装时使用工装夹持定位，也可适配常见的卡箍式安装支架，满足不同设备上的固定需求。右端为喷嘴的喷射执行端，采用侧向斜置出口搭配端部微调结构的设计，侧向出口可改变流体喷射方向，适配需要侧向布液的安装场景，端部的紫色端盖为流量微调组件，可通过旋转端盖调整内部流道的通流截面积，实现喷射流量、雾化锥角的小范围调节，满足现场工况的微调需求。

　　设计过程中优先考虑了安装边界的适配性，整体轴向长度控制在常规喷嘴安装位的预留尺寸范围内，最大外径处可适配常见的喷嘴安装座孔径，无需对原有设备的安装位做二次改造即可直接替换同规格旧喷嘴。结构建模时对各段连接位置做了圆角过渡处理，既避免了应力集中导致的部件受压开裂问题，也减少了流体在流道内的阻力损失，内部流道的转角位置均做了圆弧顺滑处理，可降低流体中的杂质在转角处堆积堵塞的概率，延长喷嘴的连续工作时长。

　　针对不同工况的材质适配需求，该结构可根据输送流体的腐蚀性、工作环境温度更换对应材质，输送普通清水、中性流体时可采用工程塑料材质降低成本，输送燃油、腐蚀性化工流体时可更换为铜合金、不锈钢材质提升耐蚀性，不同材质的结构尺寸完全一致，可实现同安装位的快速互换。在实际设备选型过程中，该结构的安装定位基准为中段圆柱面的轴线，安装时需保证接入端与管路的同轴度偏差在允许范围内，避免密封面偏压导致的渗漏问题，侧向喷射口的朝向可通过旋转中段主体调整，调整到位后通过支架锁紧固定即可，无需额外加工定位结构。
