带减重孔直齿圆柱传动齿轮结构

项目分类:齿轮 发布时间:2026-02-28 ID:1142751
  • 带减重孔直齿圆柱传动齿轮结构
  • 带减重孔直齿圆柱传动齿轮结构

这款直齿圆柱齿轮是机械传动系统里的核心基础零件,日常在小型动力传输工位、通讯设备内部传动模组、轻工机械进给机构里都能见到这类结构的应用,它的核心作用是在平行轴之间传递恒定转速比的旋转动力,相比斜齿轮它没有轴向分力,安装时不需要额外配置承受轴向载荷的轴承组,对安装空间的轴向尺寸要求更低,很适合布局紧凑的小型传动单元。

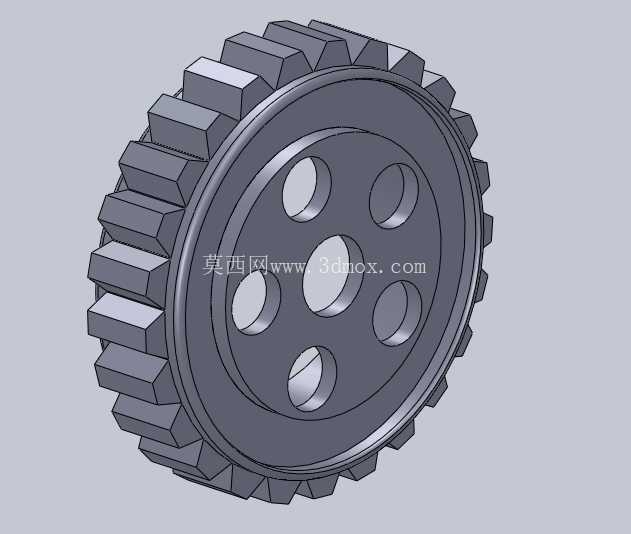

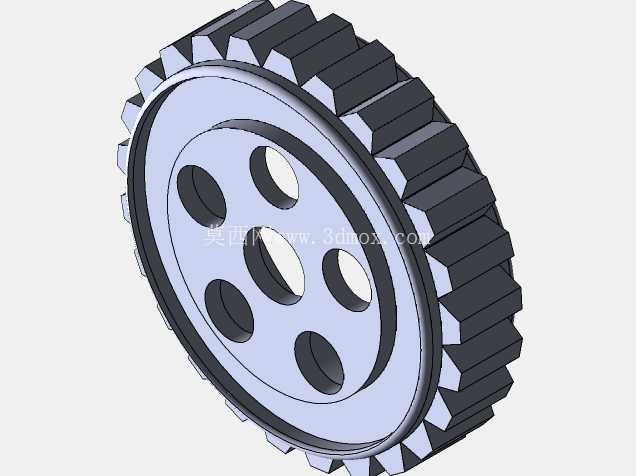

从结构设计来看,这款齿轮采用了辐板式带均布减重孔的结构,齿圈部分保留足够的壁厚来保证轮齿的抗弯强度,避免啮合过程中出现齿根断裂的问题,辐板上开设的五个圆形通孔沿圆周方向均匀分布,一方面能大幅降低齿轮自身的转动惯量,让传动启停过程的响应速度更快,减少动力损耗,另一方面也方便装配时的对位操作,工人可以通过这些孔位快速调整齿轮的周向角度,对准键槽位置完成装配。齿轮中心的轴孔是和传动轴配合的核心安装面,设计时需要严格控制轴孔的尺寸公差和圆柱度,保证和传动轴的配合精度,避免运转过程中出现偏心导致的传动振动、噪音过大问题,通常这类中小模数的齿轮轴孔会采用过渡配合,既保证装配后的同轴度,也方便后期维护时的拆卸操作。

轮齿部分采用标准直齿齿形,齿顶和齿根都做了规范的圆角过渡,能有效降低啮合过程中的应力集中,提升轮齿的抗疲劳寿命,齿面的加工精度可以根据实际使用场景调整,如果是用于高速传动的场景,需要提高齿面的光洁度,减少啮合摩擦带来的发热和磨损,如果是低速重载的工位,则可以适当对齿面做淬火处理,提升表面硬度,增强抗点蚀、抗胶合的能力。

安装边界上,这类齿轮的轴向定位通常依靠轴肩和轴用挡圈配合完成,设计时要注意齿轮端面和轴肩的贴合面平整度,避免安装后出现齿轮偏摆,径向方向不需要额外的支撑结构,只要轴孔和传动轴配合到位,就能保证稳定的传动效果。在实际选型应用时,需要根据传动比要求匹配对应齿数的配对齿轮,同时核算传动载荷,确认轮齿的接触强度和弯曲强度满足工况要求,避免出现过载断齿的问题。另外这款齿轮的减重孔设计也平衡了结构强度和自重的关系,相比实心齿轮,它的自重降低了近三成,在批量使用的传动组里,能有效降低整个传动系统的惯量,提升设备的动态响应性能,很适合用在对传动精度、响应速度有一定要求的小型自动化设备、通讯终端内部传动机构里。在建模过程中,轮齿的渐开线齿形是核心绘制要点,需要严格按照标准模数、压力角参数生成齿廓曲线,保证齿形的准确性,否则装配后会出现啮合卡滞、传动噪音大的问题,辐板和减重孔的位置也要做均匀分布的约束,避免出现质量偏心,导致高速运转时产生动不平衡问题。
