带花键毂直齿圆柱传动齿轮结构

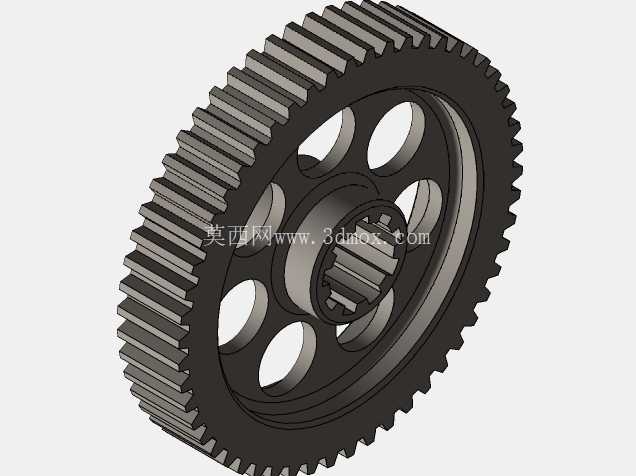

　　这款直齿圆柱齿轮的设计，核心围绕重载传动场景下的扭矩传递需求展开，在商用车变速器、工业减速机的平行轴传动布局中，这类齿轮是承担转速匹配、扭矩放大的核心执行零件。从结构细节来看，齿轮采用轮辐式减重设计，轮缘与中心花键毂之间通过六处均匀分布的椭圆形镂空辐板连接，既保证了轮体的径向刚度，又有效降低了转动惯量，适配高转速工况下的动平衡要求，避免高速运转时产生额外的离心振动。齿部采用标准渐开线直齿齿形，齿向无螺旋角，啮合过程中无轴向分力，对支撑轴承的轴向载荷要求更低，适合布置在轴向空间紧凑、不需要抵消轴向力的传动腔体内。

　　中心连接部位采用矩形花键孔结构，相比单键连接，花键的多齿均匀承载特性可以传递更大的输入扭矩，同时花键的对中精度更高，能保证齿轮与轴的同轴度，减少运转过程中的齿面偏载，延长齿面接触疲劳寿命。在实际安装边界上，齿轮的轴向定位依靠花键毂两端的轴肩与卡簧槽配合实现，轮缘的齿顶圆直径与相邻传动件的中心距严格匹配，保证啮合侧隙处于0.1-0.3mm的合理区间，既避免侧隙过小导致的卡滞、热胀咬死，也防止侧隙过大带来的换向冲击、传动噪音。齿宽的设计经过载荷校核，在额定输入扭矩下，齿面接触应力与齿根弯曲应力均留有足够的安全裕度，能承受短时过载冲击，适配车辆起步、设备重载启动的瞬时大扭矩工况。

　　轮辐上的镂空结构并非单纯减重，每一处镂空的轮廓都做了圆弧过渡，避免应力集中在辐板与轮缘、毂部的连接位置，防止长期交变载荷下出现辐板疲劳裂纹。齿端做了小倒角处理，方便装配时与配对齿轮顺利啮合导入，也避免齿端锐角在装配过程中磕碰产生毛刺，影响啮合精度。在实际应用场景中，这类齿轮常布置在传动系统的中间轴位置，承接输入端的高转速低扭矩，通过齿数比匹配将动力传递给输出端，实现减速增扭的作用，比如在轻型商用车的手动变速器二轴、小型输送线的减速箱内部，都能看到同结构齿轮的应用。

　　建模过程中，齿形部分通过渐开线方程生成精确齿廓，保证齿距累积误差、齿形公差符合传动精度要求，花键部分的齿形采用标准矩形花键参数，可与标准花键轴实现互换装配，不需要额外做适配加工。轮体的所有过渡圆角都按照加工工艺要求设置，比如齿根圆角半径取0.38倍模数，有效降低齿根应力集中系数，提升齿轮的弯曲疲劳强度。从装配兼容性来看，齿轮的轴向厚度、花键的大径小径尺寸都符合对应传动腔体的安装空间要求，不需要对周边的轴承、隔套、壳体做额外修改即可直接替换同参数的旧件，维修适配性较强。在润滑设计上，轮辐的镂空结构可以带动传动腔体内的润滑油飞溅，让齿面啮合区、轴承位置都能得到充分的飞溅润滑，减少运转过程中的磨损与发热，提升整套传动系统的连续运转寿命。
