g-penny 2.2千瓦D80水冷雕刻主轴结构

这款直径80mm的2.2kW水冷主轴，是数控雕刻、精密切削加工场景里的核心执行部件，常被装配在中小型数控雕刻机、精雕机、小型铣削加工设备上，承担木材、亚克力、软金属、复合材料等多种材质的高速切削加工作业，相比风冷主轴，水冷结构的运行噪音更低，长时间高负载工况下的温升控制表现更稳定，能有效避免长时间加工过程中因主轴热伸长带来的加工精度偏差。

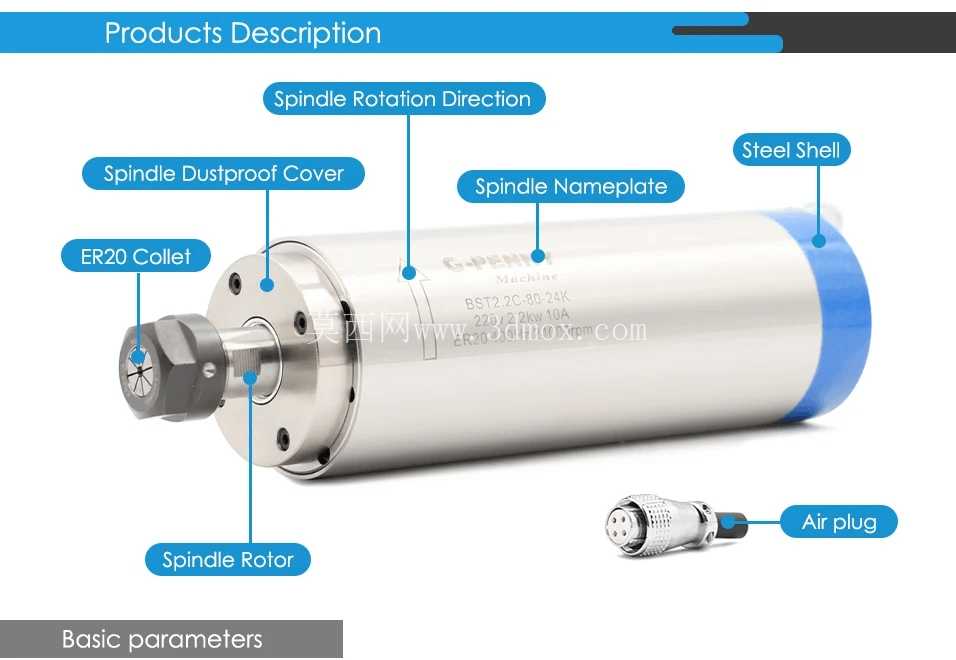

从结构设计来看，这款主轴采用圆柱形钢质外壳作为主体承载结构，外壳表面做了防锈钝化处理，既保证整体结构刚性，也适配水冷回路的密封安装需求，外壳直径严格控制在80mm，能直接适配市面上主流的80mm直径主轴安装夹座，设备改造或者替换安装时不需要额外加工定制安装座，降低现场装配的适配成本。主轴前端配置ER20型弹性夹头结构，可夹持柄径在ER20夹头适配范围内的各类铣刀、雕刻刀、钻头等切削刀具，夹头锁紧结构的同轴度控制在高速加工要求的公差范围内，能减少高速旋转时的刀具径向跳动，提升加工表面质量，延长刀具使用寿命。

前端位置设计有独立的防尘盖结构，加工过程中产生的切屑、切削液飞沫、粉尘会被防尘盖阻挡，无法进入主轴内部的轴承腔体，避免杂质侵入造成轴承磨损、精度丧失的问题，这一点在加工石材、硬质木材这类多粉尘工况下尤为重要，能大幅降低主轴的日常维护频次。主轴侧面预留有清晰的铭牌安装位，标注主轴的额定参数、旋转方向标识、接线定义等关键信息，现场安装接线时可以直接对照铭牌确认相序，避免相序接反导致主轴反转损坏刀具或者工件。主轴尾部设计有独立的航空插头接口，也就是标注的Air plug结构，采用快插式航空接头，供电线缆与冷却回路的接口做了分区布置，接线时不会出现干涉，接头的防护等级满足加工车间的切削液飞溅、粉尘环境使用要求，避免接头短路或者接触不良的故障。

主轴的旋转方向标识在外壳靠近前端的位置做了清晰标注，现场调试时不需要翻阅说明书就能快速确认主轴正反转方向，减少调试的准备时间。转子部分经过高精度动平衡校正，额定转速区间内运行的振动值控制在精密加工允许的范围内，高速运转时不会出现明显的共振问题，保证加工过程的稳定性。水冷回路采用环形流道设计，冷却水从外壳一侧的接口进入，沿着外壳内壁的环形流道循环带走主轴轴承、定子工作产生的热量，再从另一侧接口流出，整个流道的换热面积经过匹配计算，能在2.2kW额定功率持续输出时，把主轴外壳温度控制在合理区间，避免热变形影响加工精度。

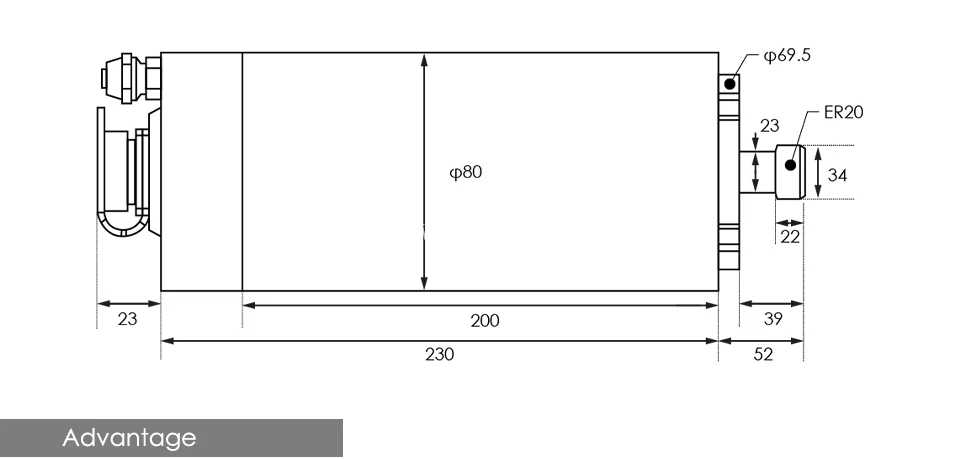

从安装边界来看，这款主轴的总长度适配常规小型雕刻机的Z轴安装空间，安装时只需要保证夹座的锁紧力足够，同时预留出尾部航空插头的接线空间、水冷管路的弯折半径即可，不需要对设备的Z轴滑台结构做额外改动。前端刀具伸出长度可以根据加工需求调整，只要保证刀具夹持长度满足ER夹头的最小夹持要求，就能保证高速旋转时的夹持可靠性。日常使用中，只需要定期检查水冷回路的通畅性、航空插头的紧固情况、前端防尘盖的磨损状态，就能保证主轴长期稳定运行，不需要复杂的日常维护操作。

在实际加工场景中，这款主轴可以覆盖广告雕刻、木工浮雕、小型金属零件铣削、治具加工等多种作业需求，2.2kW的额定功率足以应对常规吃刀深度下的铣削作业，不会出现功率不足闷车的问题，80mm的外径尺寸也让主轴整体刚性足够，加工过程中不会因为刚性不足出现让刀问题，保证加工尺寸的一致性。
