数控铣床加工区域切屑防护挡屑装置

　　在中小型数控铣床的日常加工作业场景中，高速旋转的铣刀接触金属、塑料等工件材料时，会产生大量高速飞溅的切屑，这些切屑不仅容易飞出加工区域划伤操作人员、污染车间作业环境，还可能掉落到设备的导轨、传动丝杆等运动副缝隙中，长期积累会加剧运动部件磨损，影响设备传动精度与使用寿命，这款挡屑装置正是针对这类桌面型数控铣床的作业痛点设计的配套防护结构。从实际使用场景来看，这类800×500mm加工行程的桌面数控铣床多用于小型零件加工、手板制作、教学实训等场景，作业空间相对紧凑，传统的整体式机床护罩会占用过多操作空间，还会干扰工件装夹、换刀等操作，这款挡屑装置采用沿工作台周边围合的安装形式，刚好匹配工作台的有效加工边界，不会额外占用过多设备周边的操作空间，操作人员在装夹工件时可以从护罩上方直接操作，不需要频繁拆卸护罩，兼顾了防护性能与操作便利性。

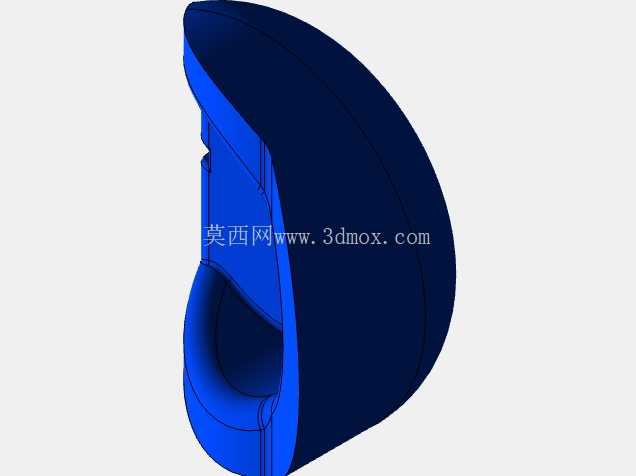

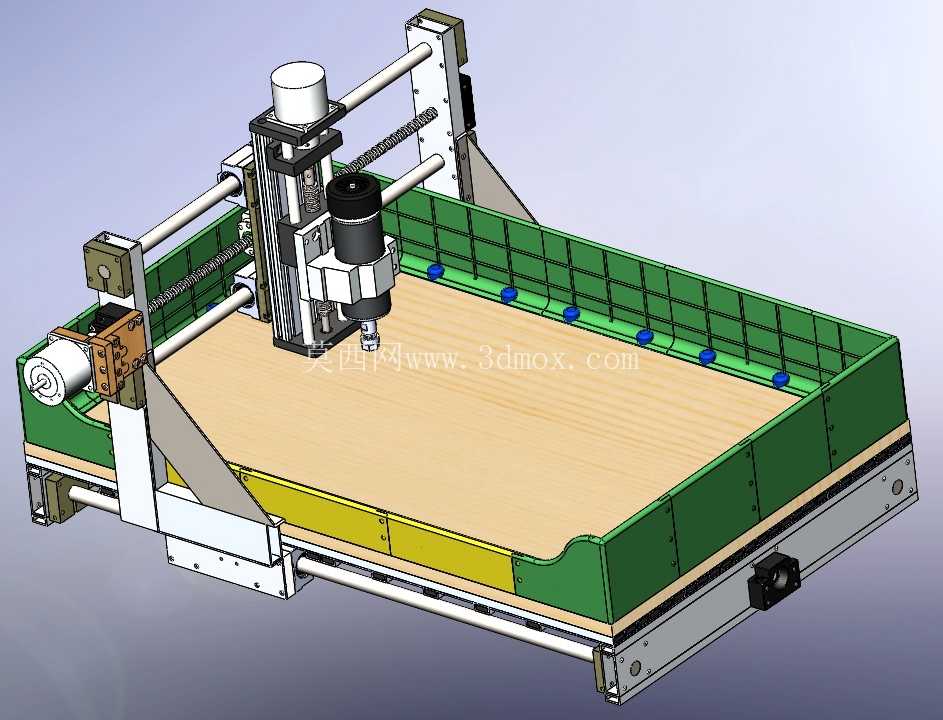

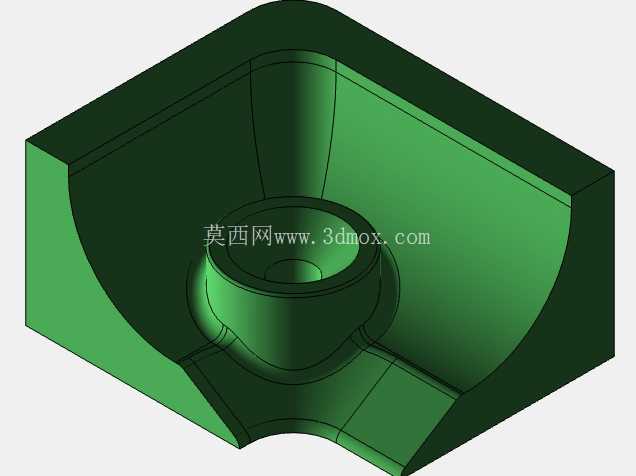

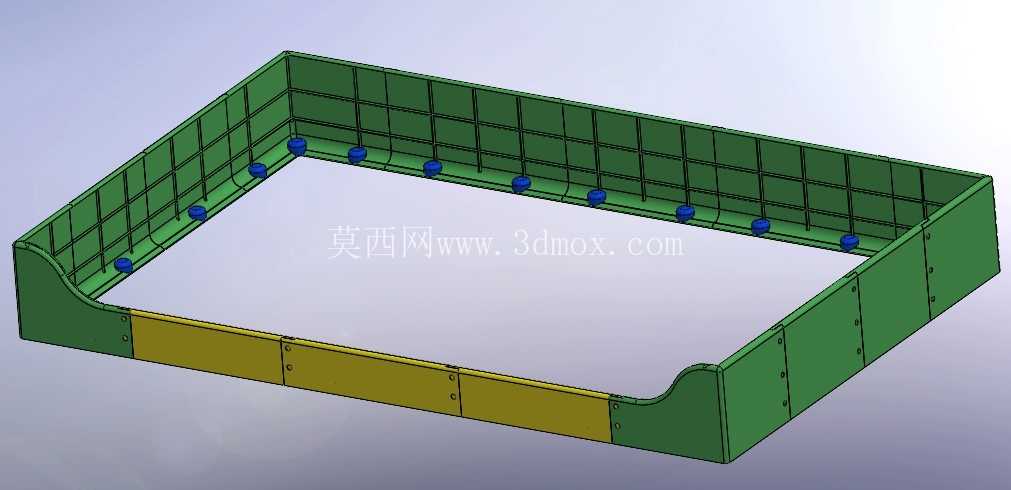

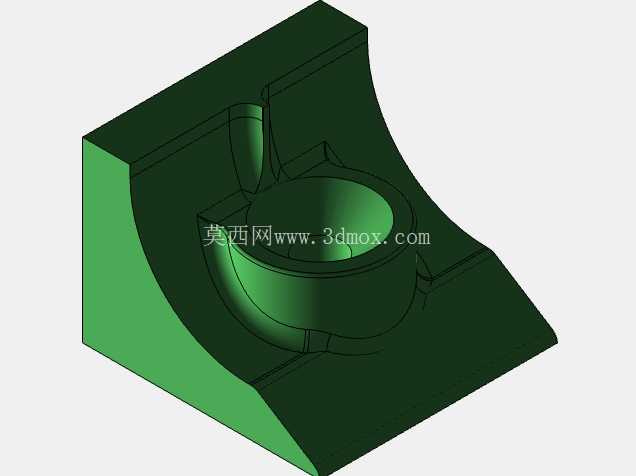

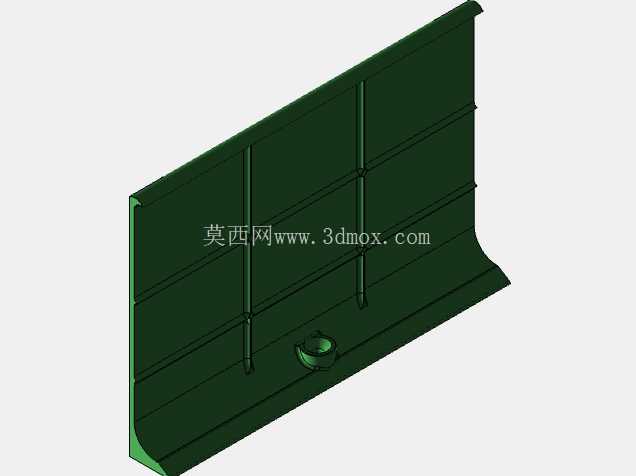

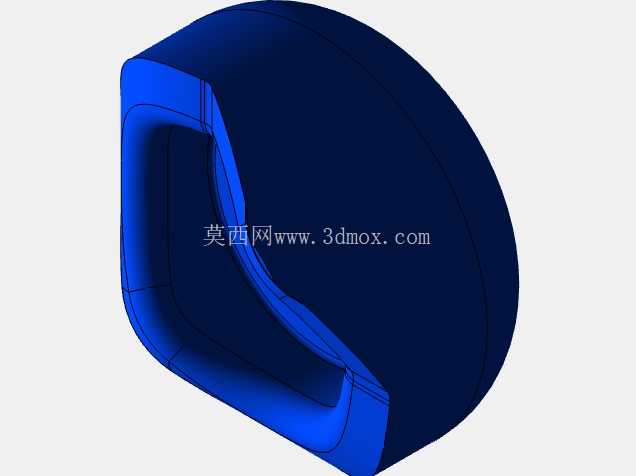

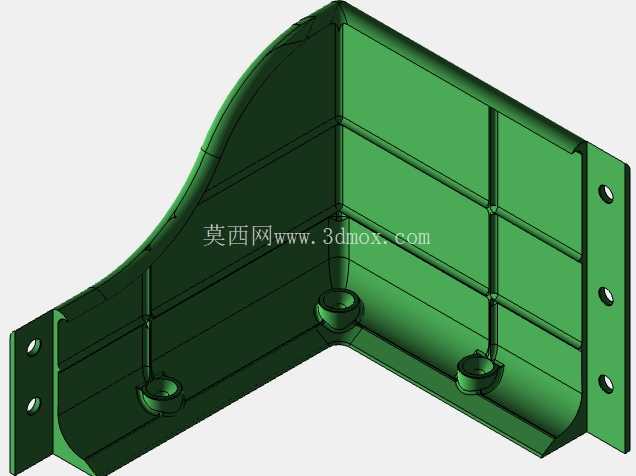

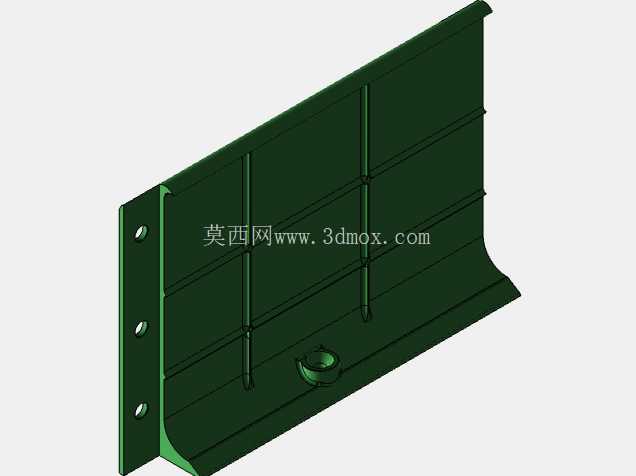

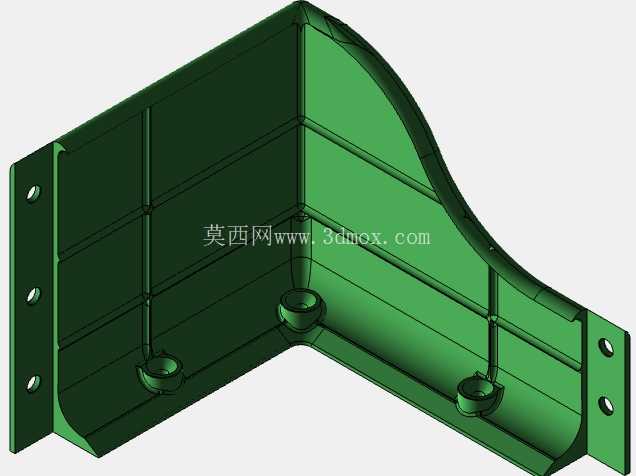

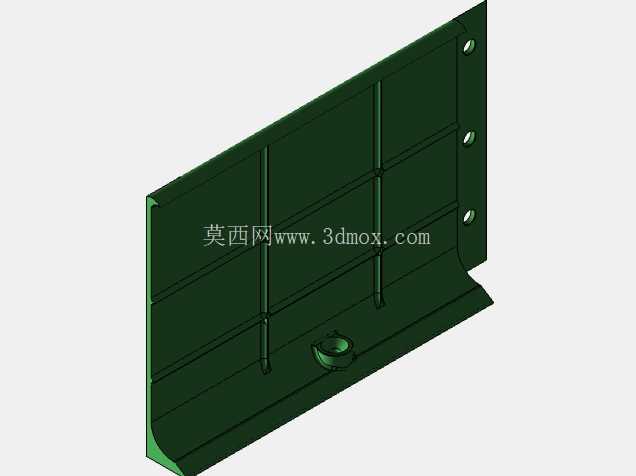

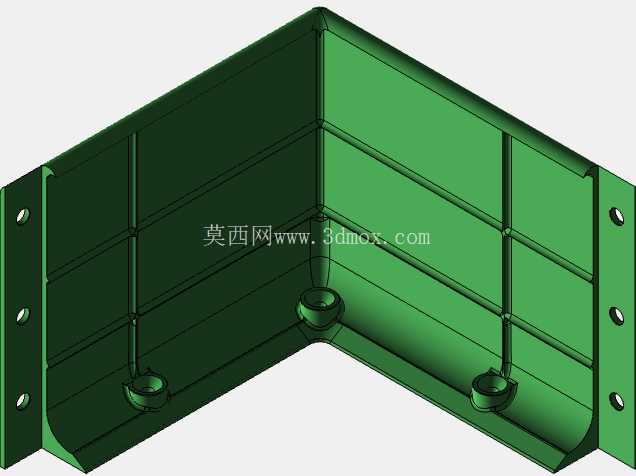

　　从功能特性来看，该挡屑装置采用三面围合的结构形式，对应铣床X轴、Y轴的运动行程范围设置防护高度，刚好可以阻挡铣削过程中向工作台前侧、左右两侧飞溅的切屑，所有切屑都会被挡在工作台台面范围内，加工结束后只需要清理工作台区域即可，大幅减少了车间清扫的工作量。护板采用分段式的安装结构，通过支架固定在机床的床身基座上，不会随工作台的Y向运动产生位移，也不会干涉X轴龙门的运动行程，护板上预留的安装孔位可以根据实际机床的安装基准做微调，适配同行程规格的不同结构桌面数控铣床。

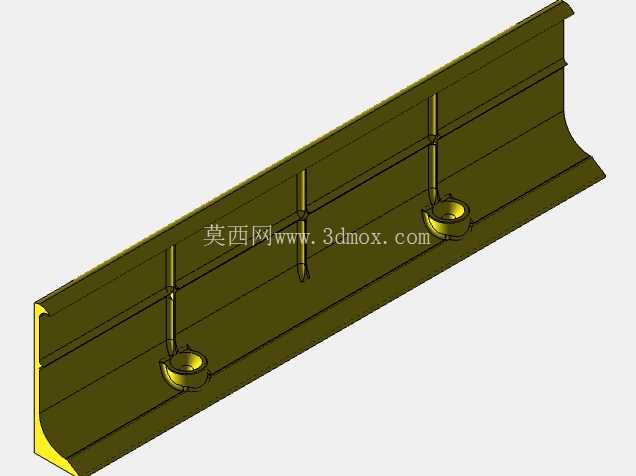

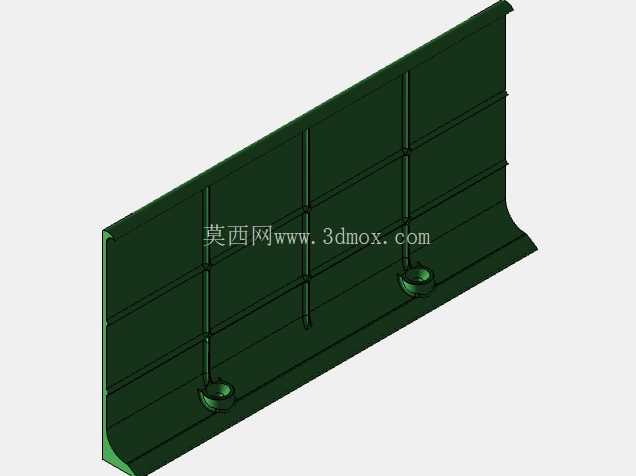

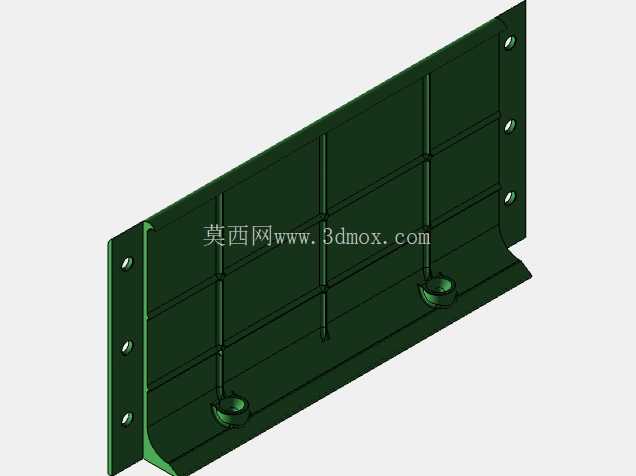

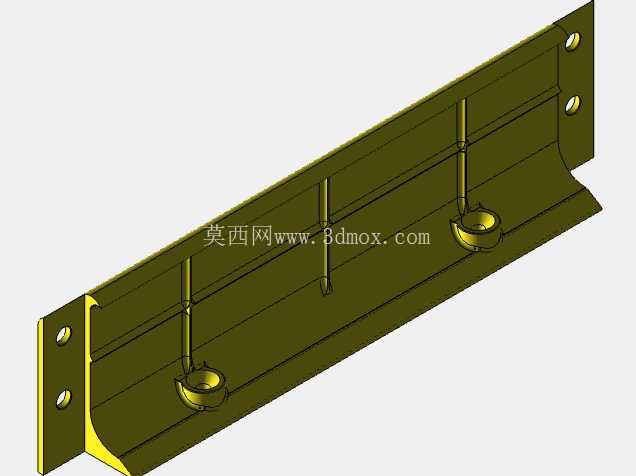

　　设计过程中充分考虑了切屑的飞溅特性，铣削加工的切屑大多沿刀具旋转的切线方向飞出，尤其是高速铣削铝件、钢件时，切屑飞出速度快、温度高，护板的高度设置刚好覆盖刀具最高点到工作台面的飞溅角度范围，不会出现切屑越过护板飞出的情况，同时护板与运动部件之间预留了足够的安全间隙，避免设备运动过程中与护板产生刮擦、碰撞。护板底部与工作台台面之间保留了微小的缝隙，不会影响工作台的正常运动，同时可以阻挡大部分细小切屑掉落到下方的传动机构中，针对部分容易产生长条状卷屑的加工场景，护板的光滑内壁也不会挂留切屑，清理时只需要用毛刷沿着护板内壁扫动，就能将所有切屑归集到工作台台面上，清理效率远高于无防护的开放式加工场景。从安装边界来看，该装置的整体安装尺寸完全匹配800×500mm加工行程的桌面数控铣床，所有安装支架都固定在机床原有基座的安装螺孔上，不需要对机床床身做额外的打孔、改装，用户拿到三维模型后可以根据自己设备的实际安装孔位微调支架尺寸，直接加工后就能完成装配，不需要做复杂的现场适配。护板采用模块化的拼接设计，每一段护板都可以单独拆卸，如果某一段护板被切屑磨损或者被工件碰撞损坏，只需要更换对应的护板块即可，不需要更换整个防护装置，降低了后期的维护成本。

　　在实际加工验证中，加装该挡屑装置后，加工过程中飞出加工区域的切屑占比从原来的60%以上降低到不足2%，操作人员不需要在加工过程中频繁躲避飞溅的切屑，也不用担心高温切屑烫伤或者划伤，设备导轨、丝杆部位的切屑堆积量减少了90%以上，日常维护保养的周期可以适当延长，运动部件的磨损速度也有明显降低。同时这种半开放式的挡屑结构不会遮挡操作人员的观察视线，加工过程中可以清晰看到刀具的切削状态，不需要像全封闭护罩那样通过观察窗查看，避免了观察窗被切屑刮花影响视线的问题。针对不同的加工材料，用户还可以在护板内壁粘贴耐磨的橡胶垫或者吸音棉，进一步降低切屑撞击护板产生的噪音，优化车间的作业环境，整个装置的结构没有复杂的传动部件，全部采用静态的支架与护板拼接，可靠性高，长期使用也不容易出现故障，非常适合中小型加工车间、创客空间、教学实训场所的桌面数控铣床配套使用。
