3.5mm卧式音频接插件结构设计

做消费电子结构设计快十二年，经手的音频接口方案少说也有七八十套，这次拆解复现的这款3.5mm卧式音频插孔，是便携通讯设备、小型音频终端上用得极广的一款接插件，很多做手持对讲、便携录音笔、入门级音频播放器的结构工程师，在选型阶段都接触过同规格的产品。

先从实际应用场景说，这类卧式安装的3.5mm音频插孔，和常见的立式直插款最大的区别，就是安装后整体高度更低，不会像立式款那样在PCB板上凸起过高，特别适合厚度控制在10mm以内的薄型便携设备——比如早年的功能机、轻薄型MP3、挂耳式对讲终端，还有现在很多工控面板上的音频调试接口，都会优先选卧式结构，避免接口突出外壳过多，既降低设备整体厚度，也能减少外力磕碰导致接口焊盘脱落的风险。

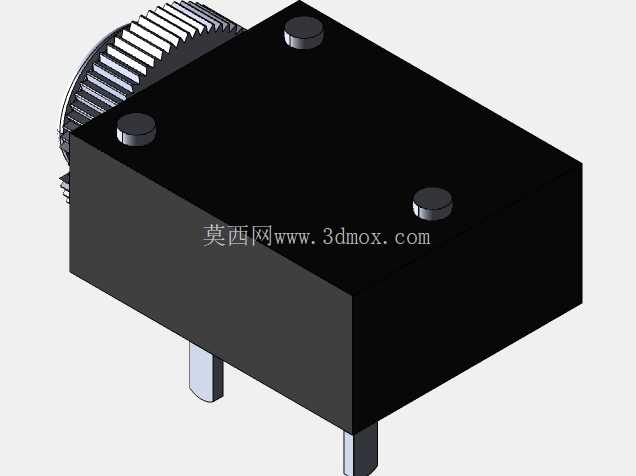

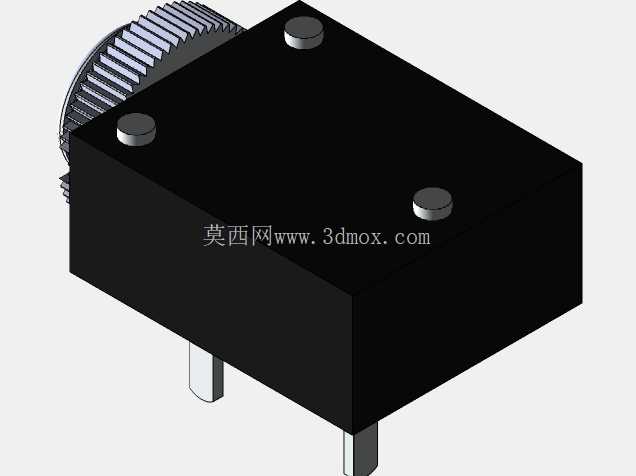

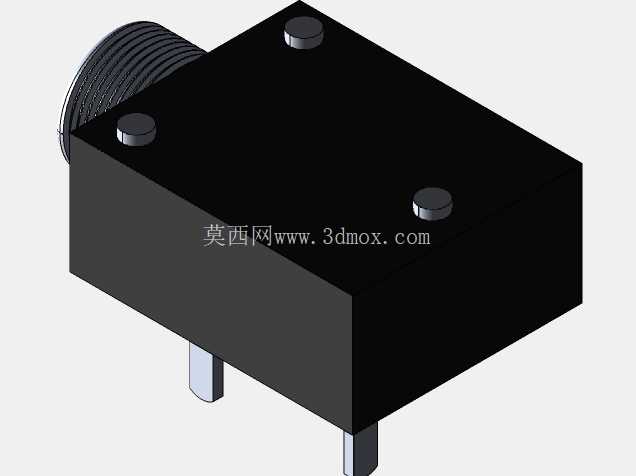

从功能特性来看，这款三极3.5mm插孔可以同时实现单声道音频输出、麦克风信号输入，部分同结构的改版还能支持同轴数字信号输出，内部的弹片接触结构做了弧度优化，插头插入时的插拔力控制在8N-15N区间，既不会因为太松导致接触不良、音频断连，也不会因为插拔阻力过大让用户操作费力，甚至长期插拔后把接口从PCB上扯下来。顶部的三个固定柱是直接和设备内的定位筋配合的，装配时不需要额外打胶固定，靠结构过盈就能把接口牢牢卡在壳体预设的槽位里，后续波峰焊的时候不会出现偏移浮高的问题。侧面的滚花调节结构？不对，仔细看这个结构的侧方带齿状调节轮？哦不对，这是带调节功能的音频插座？哦对，部分带内置音量调节的插孔，侧方的齿轮是和内部电位器联动的，插头插入后转动齿轮就能直接调节输出音量，不需要额外在设备面板上单独做音量按键，这对空间极度紧张的小型通讯设备来说，能省出至少6*6mm的PCB空间，不用额外布置贴片按键的位置。

说回设计思路，做这类接插件建模的时候，最容易出问题的就是插合边界的尺寸控制：标准3.5mm音频插头的外径是3.50mm±0.02mm，插孔的入口导向段要做0.2mm的倒角，方便用户盲插的时候能顺利把插头导进去，不会因为对位不准顶坏接口边缘；内部接触弹片的位置要严格按照三极定义排布，最前端是左声道接触点，中间是右声道，最靠近根部的是公共接地端，弹片的压缩行程留0.3mm，保证插头插到底的时候每个接触点都有足够的接触压力，接触电阻控制在30mΩ以内，避免出现音频底噪过大、声道串音的问题。安装引脚的位置要和标准PCB封装完全匹配，两个固定引脚的间距是8.5mm，信号引脚的伸出长度是1.2mm，过波峰焊的时候焊锡能顺着引脚爬升到焊盘位置，不会出现虚焊。

再讲安装边界的尺寸控制，这款接口整体的外形是方块结构，本体长宽尺寸是12mm*10mm，安装后突出PCB板面的高度只有5.8mm，比同规格立式接口低了将近7mm，做壳体结构设计的时候，只需要在外壳上开一个直径3.8mm的圆孔对准插孔入口，接口本体和壳体内壁的间隙留0.1mm就足够，不需要额外留太多避让空间。顶部的三个圆形定位凸点，高度是0.8mm，和壳体内侧的定位凹槽配合，装配时能快速对位，不会出现插孔偏斜导致插头插不进去的问题。侧方的齿状调节轮突出本体侧面1.5mm，做壳体的时候要在对应位置开一个宽度2mm的槽，让调节轮露出一部分，方便用户用指尖转动调节音量，槽的边缘要做圆角处理，避免转动的时候刮手。

很多刚入行的结构工程师做这类接插件建模的时候，容易忽略插拔寿命的结构设计，这款模型里的内部弹片用的是0.2mm厚的锡青铜材质，建模的时候要给弹片留足够的形变空间，保证5000次插拔后弹片的弹力衰减不超过15%，不会出现接触不良的问题。另外接口的塑料本体用的是耐高温的PBT材质，过回流焊的时候能承受260℃的高温10秒钟不会变形，不会出现焊完之后插孔缩胶、插头插不到底的问题。还有一个容易被忽略的细节，就是插孔入口处要做防尘的台阶结构，平时没有插头插入的时候，内部的弹片不会直接暴露在外面，减少灰尘进入导致接触不良的概率，适合在工业现场、户外使用的通讯设备，哪怕环境里粉尘较多，也能保证接口的长期可靠性。

实际选型的时候还要注意，这类卧式接口的固定方式除了插脚焊盘固定，顶部的三个定位柱一定要和壳体配合锁紧，不然用户频繁插拔插头的时候，所有的力都会作用在焊盘上，时间长了很容易出现焊盘脱落、接口松动的问题，建模的时候就要把定位柱的配合尺寸算好，过盈量控制在0.05mm，既方便装配，又能保证固定强度。另外侧方的调节轮的阻尼要做合适，转动的时候的力矩控制在20N·mm左右，不会因为设备晃动自己转动改变音量，也不会太紧导致用户调节费力。
