Accelnet数字控制伺服驱动器结构设计

　　从功能层面看，这款驱动单元集成了CANopen总线通讯接口，单总线网络下可支持最多百个节点的组网控制，能同时适配有刷直流电机、无刷直流电机以及步进电机的驱动需求，针对不同电机类型可切换对应的控制模式：驱动伺服电机时可工作在位置、速度、电流三环控制模式，驱动步进电机时可接收PLS/DIR脉冲指令或者CW/CCW正反转脉冲序列，也可直接接收主编码器输出的AB正交脉冲信号完成闭环位置控制，电源输入覆盖20VDC到180VDC的宽电压范围，适配工业场景中常见的24V、48V、72V等直流供电系统，持续输出电流可达30A，峰值电流支持60A输出，可满足中大功率伺服电机的瞬时加减速扭矩需求，步进电机控制通道可提供12A的持续输出电流，适配57、86系列等常规规格的两相步进电机驱动。在多轴运动控制设备的电控系统搭建中，这类板载式伺服驱动单元常被用于空间紧凑的分布式控制场景，比如桌面级多轴运动平台、小型CNC雕刻设备、实验室自动化分拣机构、协作机器人关节模组的就近驱动安装，相比传统柜体式安装的大功率驱动器，它不需要预留大面积的柜内安装空间，可直接固定在电机附近的设备结构件上，缩短动力线与编码器线的走线长度，降低线路干扰带来的控制误差。

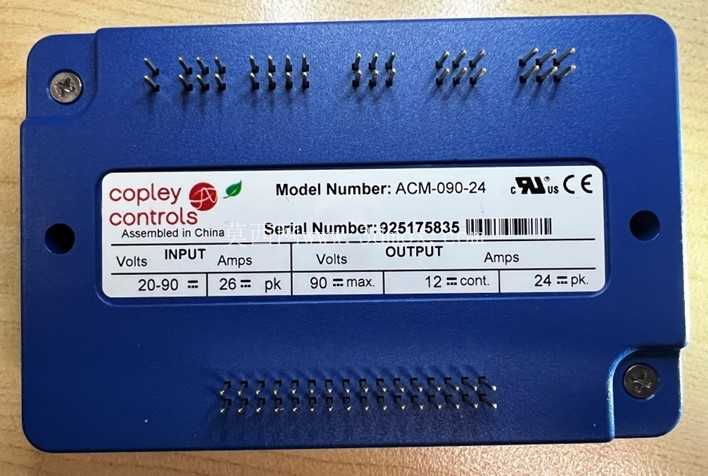

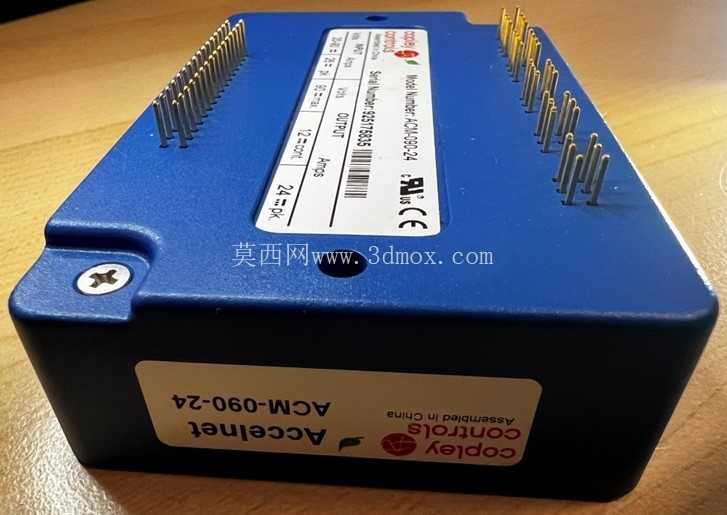

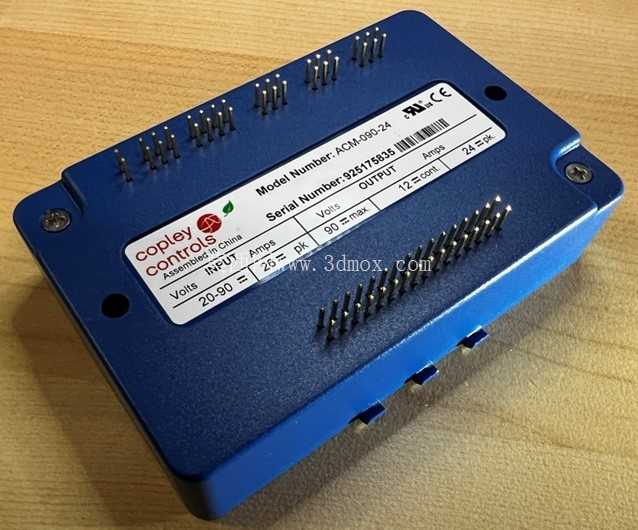

　　在结构设计思路上，这款驱动采用PC板载式封装结构，外壳选用高强度工程塑料一体注塑成型，兼顾绝缘性能与结构强度，外壳四周预留带金属衬套的安装孔位，可直接通过螺丝固定在设备的金属安装板或者绝缘安装座上，安装孔位的间距按照工业通用板卡安装尺寸设计，可兼容多数标准安装支架的孔位要求。外壳两侧排布多组接线端子排，端子按照功能分区排布：电源输入端子、电机动力输出端子、编码器信号端子、总线通讯端子、IO控制端子分别布置在不同侧边，避免强电动力线与弱电信号线的走线交叉，降低信号干扰风险，端子选用插拔式接线结构，设备组装与后期维护时不需要逐线拧接螺丝，可直接插拔端子排完成接线拆装，提升装调效率。

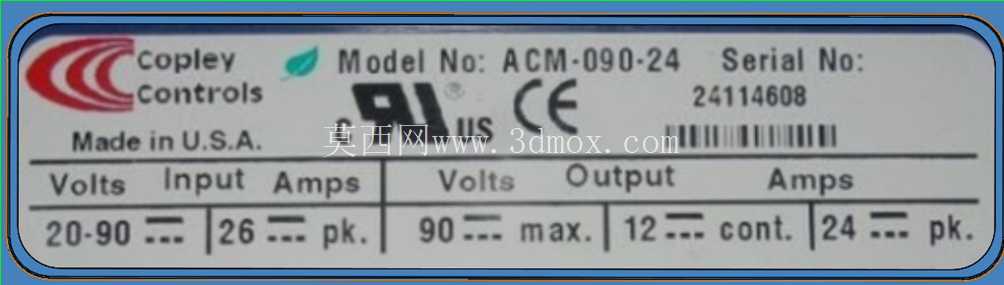

　　外壳表面预留标签粘贴区域，清晰标注各端子的引脚定义与设备参数信息，现场接线时可直接对照外壳标识完成操作，不需要额外查阅纸质手册。设备侧面带有品牌标识丝印区域，外壳边角做圆弧过渡处理，避免安装过程中划伤操作人员或者划破线路绝缘层。从安装边界尺寸来看，这款驱动的整体外形为方正薄型结构，厚度控制在较低范围，安装时不需要预留过大的纵深空间，可嵌入到设备的结构夹层中安装，安装孔位距离外壳边缘留有足够的扳手操作空间，使用常规十字螺丝刀即可完成固定操作，不需要特殊的安装工具。

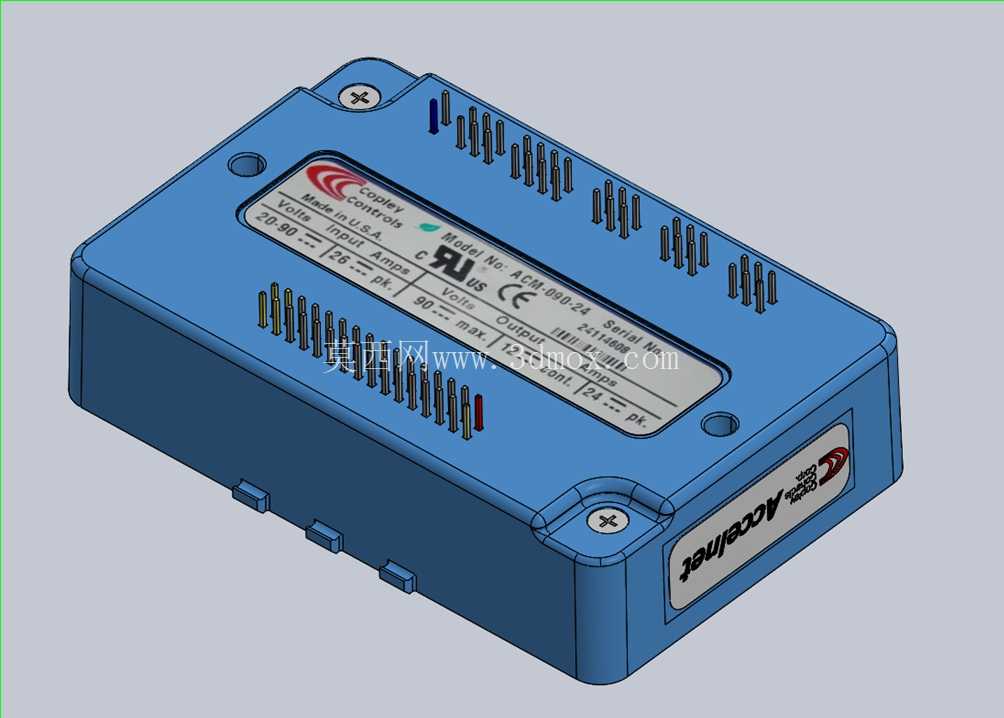

　　外壳表面设计有多组散热凸筋结构，在自然对流散热条件下即可满足满负载运行的散热需求，不需要额外加装散热风扇，避免风扇带来的粉尘吸入与噪音问题，适配洁净车间、实验室等对噪音与粉尘有要求的应用场景。在实际设备选型过程中，结构设计人员可直接参考该模型的外形尺寸完成安装板的孔位设计与空间预留，电控设计人员可根据端子排布位置规划走线路径，避免出现安装干涉、走线长度不足等问题，该模型还原了外壳的所有细节结构，包括端子的凸起高度、安装孔的沉台深度、外壳表面的标识凹槽等特征，可直接用于设备的三维装配干涉检查，也可用于设备操作说明书的配图制作，帮助装调人员快速识别设备接口与安装方式。在小型自动化设备的开发过程中，这类集成式驱动单元可大幅简化电控系统的布线复杂度，减少柜内元器件的占用空间，降低设备整体的体积与重量，尤其是在移动类自动化设备、便携式运动平台的设计中，这类小体积大电流的驱动单元相比传统分体式驱动方案有明显的空间优势，同时总线式的控制方式可减少控制器的IO端口占用，简化控制程序的编写逻辑，提升多轴设备的控制同步性。
