OpenRC Truggy HSPr遥控越野赛车结构设计

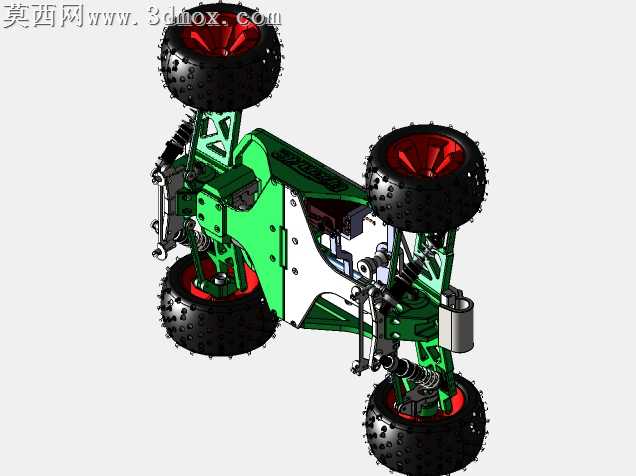

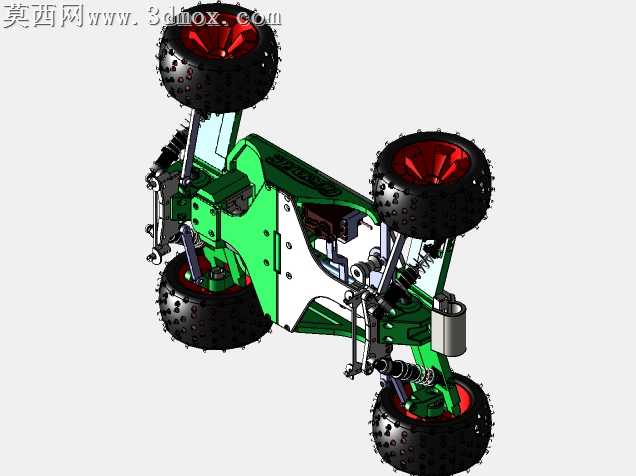

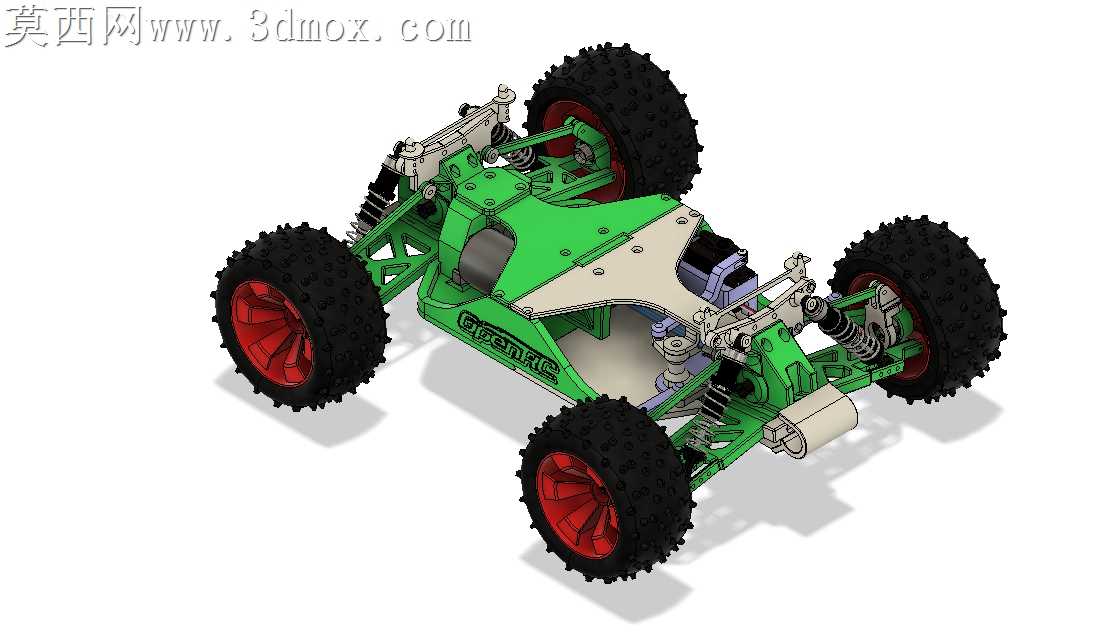

本作品为OpenRC Truggy HSPr遥控越野赛车的三维设计模型，整体建模围绕RC越野赛车的真实机械逻辑搭建，完整还原了越野遥控车的核心机械结构。建模阶段采用自底向上的装配逻辑，先完成差速器、电机板、中心齿轮、狗骨等传动系统部件的独立建模，再依次完成前后悬挂、转向机构、轮毂轮胎、车身主体的结构搭建，所有部件的装配关系完全匹配真实HSP RC汽车的传动部件标准，可直接适配市售标准HSP零配件。模型渲染阶段针对不同部件匹配了对应材质：车架主体采用磨砂绿色硬质塑料材质，还原3D打印件的哑光颗粒质感；轮毂采用亮面红色烤漆材质，搭配黑色橡胶越野轮胎，轮胎表面还原了深齿越野胎纹的凹凸细节，金属传动部件、避震器活塞杆采用抛光金属材质，避震弹簧还原了金属螺旋结构的反光质感，车身护板采用浅灰色哑光金属材质，整体渲染效果层次分明，清晰区分不同功能部件的材质属性。结构设计上针对原版Truggy的结构做了适配HSP配件的调整：前悬挂部分优化了摇臂厚度，将原2毫米外销替换为3毫米固定销，提升了外翻脚工况下的结构强度；中心C轮毂上的横臂增加了轴槽，使狗骨移动更顺畅，避免高速行驶时的传动卡顿；C型轮毂采用新样式匹配新横臂，顶部设置6毫米球头替代原M3螺钉，车尾增加3度脚趾提升高速稳定性；转向组件将转向块轻微外移，长度增加到55mm，优化转向响应精度。模型还完整预留了电子设备安装位，可适配540级无刷电机、电子稳定控制系统、2S Lipo电池、标准舵机、接收机等标准RC电子件，所有安装孔位、固定位的尺寸均匹配市售标准件规格，既可以作为RC车模改装的结构参考，也可直接用于3D打印制作实体遥控车，打印时可根据需求选择打印车轮总成或直接搭配市售成品轮胎轮毂，非打印标准件均可直接采购对应型号的HSP零配件完成组装，各部件的配合公差经过优化，适配3D打印的成型精度，减少组装时的打磨调整工作量。
