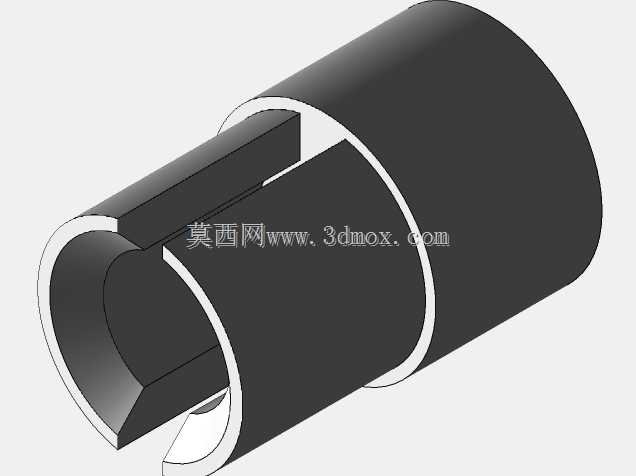

遥控模型车用5mm轴装万向驱动杯结构

　　这款驱动杯是RC模型传动系统里的核心衔接零件，主要适配5mm直径的动力输出轴，承担着定位中央驱动狗骨、传递转向与行进扭矩的作用，在越野、竞速类遥控模型的行走机构里属于高频受力的传动连接件。从实际装车场景来看，这类零件多用于1/10及相近比例的越野、大脚类遥控模型，安装在差速器输出端与传动轴之间，当车辆行驶中遇到颠簸、转向导致传动轴角度出现偏移时，杯体的内槽结构可以配合狗骨端头的滑动行程，始终保持扭矩传递的连贯性，不会因为轴系夹角变化出现动力断连、卡滞的问题。设计上优先考虑了传动配合的间隙控制，杯体内腔的卡槽尺寸与狗骨端头的配合公差控制在0.1mm以内，既保证滑动顺畅不卡涩，又能避免间隙过大导致传动时出现虚位、撞击异响，

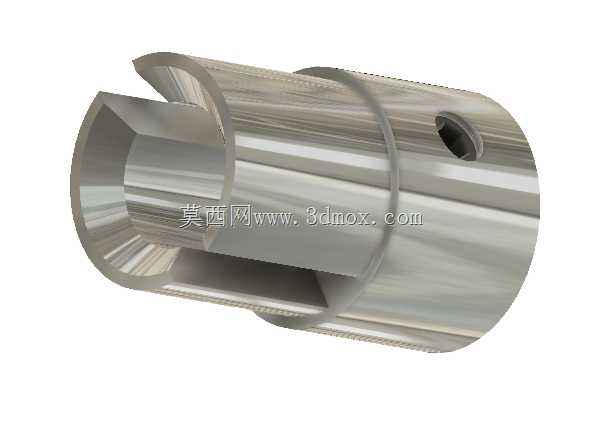

　　长期使用下也能减少配合面的磨损量。杯体外侧的径向小孔是为锁紧顶丝预留的安装位，装配时将顶丝拧入该孔，抵紧在5mm轴的定位平面上，就能限制驱动杯的轴向窜动，避免车辆急加速、急制动时零件从轴上滑脱。外形上采用阶梯轴式的圆柱结构，不同直径的轴段分别对应轴承内圈、密封挡圈的安装位置，安装边界需要匹配对应型号的轴承内径，装配后杯体的旋转同轴度需要控制在0.05mm以内，否则高速运转时会出现传动抖动，影响整车的行驶稳定性。杯体的内槽采用开式缺口设计，既方便狗骨端头的快速拆装维护，也能在传动轴出现大角度偏转时给端头留出足够的摆动空间，不会出现结构干涉。材质选用上对应模型车的高强度使用需求，结构设计时在槽口根部做了圆角过渡处理，

　　避免应力集中导致的零件断裂，毕竟模型车急加速、飞坡落地时的瞬时冲击扭矩远大于平稳行驶状态，这个位置是整个零件的应力集中点，圆角处理能大幅提升零件的抗冲击寿命。实际选型时需要注意，这类驱动杯的卡槽宽度、内孔直径必须和对应规格的狗骨、输出轴完全匹配，不同型号的传动部件不能混装，否则会出现配合过紧卡滞或者过松松脱的问题，装配前需要检查配合面的毛刺，确保滑动面光滑无凸起，加注少量润滑脂后再完成组装，能有效降低传动磨损，提升整套传动系统的运转顺滑度。
