矩形截面螺旋压缩弹性构件结构设计

在各类需要缓冲、储能、复位的机械结构场景中，矩形截面螺旋弹簧的应用场景覆盖范围极广，从通讯设备内部的触点复位结构，到小型工装夹具的压紧机构，再到精密电子设备的减震安装位，都能见到这类弹性元件的身影。和常见的圆形截面弹簧不同，矩形截面的簧丝在相同安装空间下，能够提供更大的承载能力，同时应力分布更均匀，在压缩行程内的刚度线性度表现更优，适合对载荷输出稳定性要求较高的装配场景。

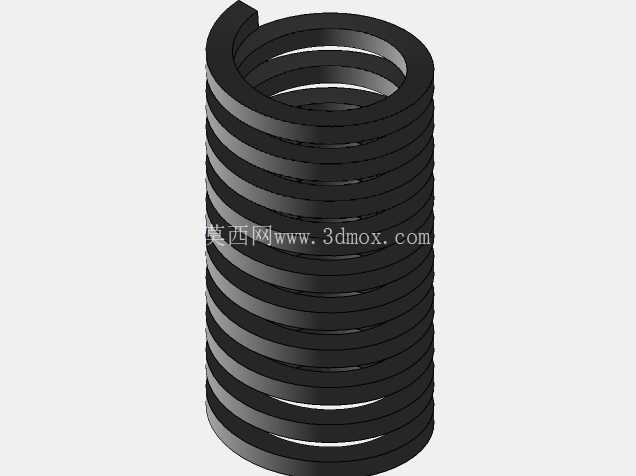

从设计思路来看，这款矩形截面螺旋弹簧的建模过程首先要确定核心的螺旋线参数，包括有效圈数、支承圈数、节距、中径尺寸，再基于矩形截面的轮廓沿螺旋路径进行扫掠成型，两端的并圈磨平结构是为了保证安装时的端面贴合度，避免弹簧受压缩时出现偏载、侧倾的问题，这部分结构的处理直接影响弹簧实际使用时的受力均匀性，如果端面处理不到位，长期交变载荷下很容易出现端圈断裂的失效问题。

实际选型应用时，首先要明确安装边界的尺寸限制，弹簧的外径要小于安装孔的最小内径，内径要大于安装导杆的最大外径，预留出足够的径向间隙，避免弹簧压缩过程中出现剐蹭卡滞；自由长度要匹配安装空间的预压行程要求，预压量通常设置为总行程的10%-15%，保证弹簧在初始安装位置就有足够的预紧力，不会出现松脱晃动。矩形截面的簧丝长宽比参数，直接决定了弹簧的刚度特性，当截面的长边平行于弹簧轴线方向时，弹簧的压缩刚度更大，适合重载小行程的场景，反之则刚度更小，适合轻载大行程的缓冲场景。

在通讯类设备的内部结构中，这类弹簧常被用在电池触点、按键复位、屏蔽盖压紧的位置，因为通讯设备内部安装空间紧凑，同时要求弹性元件在长期使用后不能出现明显的应力松弛，保证触点接触压力稳定，避免出现接触不良的信号故障。和圆形截面弹簧相比，相同体积下矩形截面弹簧的储能量高出约15%-20%，在空间受限的消费电子、通讯终端内部，这个优势能够让结构设计更紧凑，不需要额外扩大安装腔室就能满足载荷要求。

建模过程中需要注意螺旋升角的匹配，节距的设置要保证弹簧在最大压缩量时，圈与圈之间还留有足够的间隙，避免出现并圈碰磨的情况，长期并圈摩擦会导致簧丝表面磨损，产生疲劳裂纹，大幅缩短弹簧的使用寿命。两端的支承圈通常设置为1-1.5圈，这部分圈数不参与弹性变形，主要作用是保证弹簧的直立稳定性，端面的磨平厚度要达到簧丝截面厚度的1/4左右，保证端面的平面度，安装后弹簧的轴线能够垂直于安装基面，避免侧向分力导致弹簧弯曲变形。

从实际使用的工况来看，这类弹簧如果应用在有震动的场景下，还要校核弹簧的固有频率，避免和设备的震动频率重合产生共振，共振会导致弹簧振幅急剧增大，很快出现断裂失效。如果是用在有腐蚀环境的户外通讯设备中，还要配合对应的表面处理工艺，比如电泳、钝化处理，提升簧丝的抗腐蚀能力，避免长期使用后出现锈蚀导致刚度下降。

结构设计阶段，通过三维建模可以直观检查弹簧在全压缩行程内的干涉情况，验证安装空间是否足够，同时可以配合有限元分析模块，模拟不同压缩量下的应力分布情况，找到应力集中的位置，优化截面的圆角过渡，避免尖角位置出现应力集中导致的早期失效。很多新手工程师在设计这类弹簧时，容易忽略两端并圈的过渡结构，直接将有效圈延伸到端面，导致安装后弹簧受力点偏移，实际输出的载荷和理论计算值偏差很大，甚至出现安装后弹簧歪斜卡滞的问题。

在工装夹具的应用场景中，这类矩形截面弹簧常被用作夹紧力的提供元件，因为其刚度线性好，在整个夹紧行程内夹紧力的波动很小，能够保证加工过程中工件的夹持稳定性，不会因为行程变化导致夹紧力过大夹伤工件，或者夹紧力不足导致工件移位。相比线弹簧，矩形截面弹簧的侧向稳定性更好，在没有导杆导套的安装场景下，也不容易出现失稳弯曲的情况，适合一些结构简化、无法设置导向结构的装配位置。
