细长弯折弹性金属夹片夹持构件

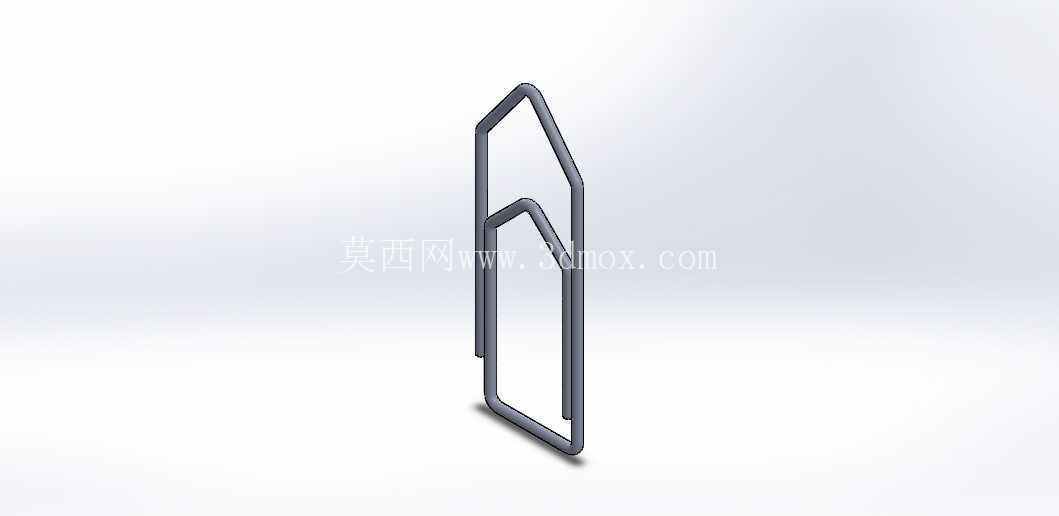

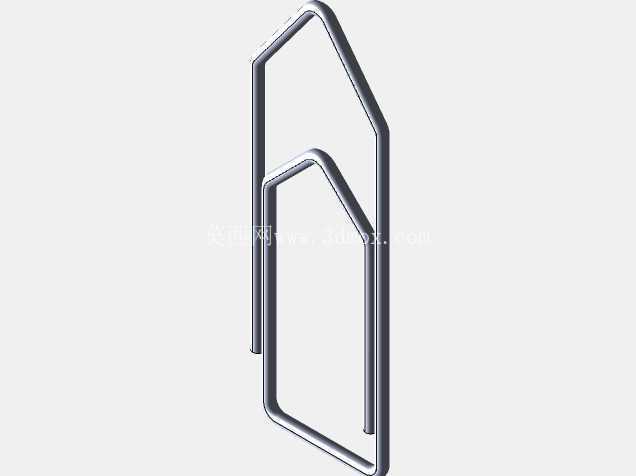

　　该构件属于典型的细长弹性金属夹持件，整体由连续金属线材经多次空间弯折成型，没有额外装配零件，结构形态接近日常使用的长尾夹式夹片，但在工程场景中可作为轻载夹持、定位、卡扣或弹性压紧元件使用。构件主体由两根近似平行的长直段构成主要支撑骨架，上端通过尖拱形弯折连接，下端通过U形回折形成闭合过渡，内侧还设有一段较短的辅助弯折臂，使整体形成具有弹性回复能力的夹状轮廓。

　　从实际用途看，这类构件并不承担大载荷传力任务，而是依靠金属线材自身的弹性变形产生夹持力。它可以用于薄板、线束、标签、薄膜、小型工装辅件的临时固定，也可以在教学、演示和简化机构中作为弹性卡扣使用。由于结构连续、截面一致，受力后变形主要集中在弯折圆弧附近，长直段在夹持过程中承担导向和撑开作用，短臂则用于增强局部接触或限制插入深度。

　　外形上，构件高度明显大于宽度，呈竖向狭长布置。主体外轮廓由上端斜收尖顶、两侧长直边和底部圆角回折组成；内侧短臂从一侧长直段附近起弯，先向上形成小角度斜段，再向下延伸，末端与底部回折区保持间隙。该间隙是夹持动作的关键边界：当被夹物进入两片金属之间时，外侧长臂与内侧短臂产生相对张开，线材截面在弯曲处发生弹性扭转与弯曲复合变形，撤去外力后依靠材料回弹恢复夹持状态。

　　建模时应优先采用扫描思路完成，而不是逐段拼接实体。先根据夹持开口、回弹间隙和整体高度绘制中心路径，路径中需要明确长直段、斜线段、顶部尖拱、底部U形回弯以及内侧短臂的连续关系；再以圆形截面沿路径扫描，即可得到等直径金属线材实体。弯折位置不能使用尖锐直角，应保留与线材直径相匹配的圆角半径，否则应力集中会被放大，也不符合实际折弯工艺。顶部尖拱处两侧斜线交汇区域同样需要过渡圆弧，避免模型在渲染或后续有限元分析时出现奇异几何。

　　尺寸边界方面，构件的安装与使用空间主要受高度、宽度和夹持开口控制。竖向长直段决定了可夹持对象的最大插入深度；底部回折圆弧决定了构件下端占用空间，也影响夹片闭合时的最小间隙；内侧短臂末端与外侧臂之间的距离决定了初始夹持厚度。若用于工装定位，需在被夹持件两侧预留线材半径以上的避让空间，防止装配时与相邻板件发生干涉；若用于批量夹具，则可将多个夹片沿阵列方向布置，但间距应考虑手动张开和材料变形所需的操作空间。

　　结构设计的重点在于弹性力与疲劳寿命的平衡。线材直径增大后，夹持力会明显提高，但手动装配难度增加，弯折处残余应力也更大；线材直径过小，则夹持不稳，长直段容易发生侧向偏摆。弯折半径通常不宜过小，过小的内半径会使外侧纤维拉伸应变过高，反复开合后容易在弯角处产生永久变形。长直段之间的平行度需要控制，若两臂在自由状态下存在明显错位，夹持接触面会由线接触偏向点接触，降低夹持稳定性。

　　在工程表达中，该模型适合用于展示空间线材折弯、等截面扫描、弹性夹具概念以及轻载夹持机构。模型几何简洁，但对路径连续性、弯角过渡和开口间隙较敏感。审查结构时，应重点检查内侧短臂末端是否存在突兀尖角、底部回折是否自交、各弯折段是否保持同一线材直径，以及夹片在张开状态下是否与周边零件冲突。通过调整短臂长度、弯角位置和开口间隙，可以在不大改整体外形的情况下改变夹持力曲线，使其适应不同厚度的薄板或轻型辅件固定需求。
