OO型开式索具拉紧扣结构设计

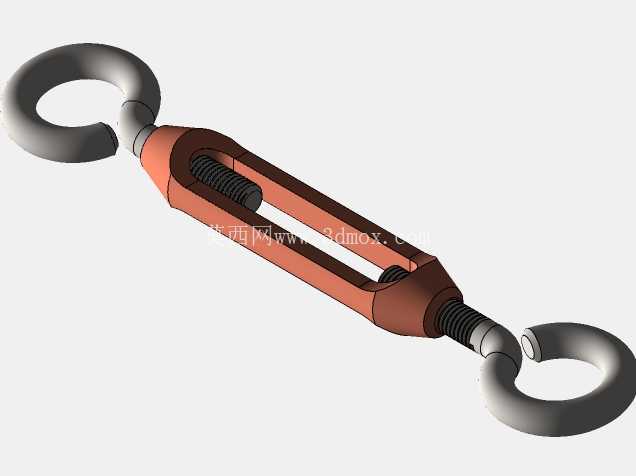

在起重吊装、缆风绳固定、索具张紧、钢结构拉索装配、舞台桁架搭建、输电线路拉线紧固等场景中，拉紧扣是应用极广的张紧调节构件，核心作用是通过螺纹副的旋合长度变化，调整两端连接构件的间距，实现绳索、拉杆、缆线的张紧度调节，补偿安装误差、抵消长期承载后的塑性伸长量，避免索具松弛引发的结构失稳或吊装风险。本次设计的OO型开式拉紧扣，两端均采用环形吊环结构，适配卸扣、钢丝绳套、拉杆端头等多种连接端，无需额外加工连接螺纹，现场安装时可直接穿入连接销轴完成装配，适配性更强。

从结构设计逻辑来看，整体采用开式框体结构，中间的调节架为长条形铸钢件，中间开有贯通的长槽，既可以减轻整体自重，也能直观观察内部螺杆的旋入深度，避免单侧螺杆旋入长度不足导致的脱扣风险。两端的螺杆采用相反旋向的螺纹设计，一端为左旋外螺纹，一端为右旋外螺纹，转动中间的调节框时，两端螺杆会同步向内收拢或向外伸出，无需转动两端的吊环即可完成张紧度调节，安装调整时不会造成连接的索具扭转打绞，这一细节设计大幅降低了现场调整的操作难度，尤其适合高空作业、狭小空间内的张紧调整作业。

设计过程中重点考量了受力传递路径，两端吊环的载荷通过螺杆传递到调节框两端的螺纹孔端面，调节框的截面采用变厚度设计，螺纹安装位置的壁厚大于中间槽体位置的壁厚，匹配应力分布规律，避免应力集中导致的构件断裂。吊环与螺杆的连接部位采用圆弧过渡，避免直角截面带来的应力集中，吊环的内孔尺寸匹配常规M级卸扣的销轴直径，保证连接时的配合间隙合理，不会出现卡滞或间隙过大导致的晃动磨损。螺纹副采用梯形螺纹设计，相比普通三角螺纹，牙根强度更高，承载能力更强，且具备一定的自锁性能，张紧调整完成后不会因为载荷波动出现自行回转松动的问题，若应用在振动较大的场景，还可额外加装锁紧螺母，进一步提升防松性能。

从安装边界来看，该拉紧扣的最小安装长度为两端吊环端面贴合时的总长度，最大调节行程为两端螺杆的有效旋合长度之和，选型时需要提前核算索具的初始长度、需要的张紧行程、工作载荷下的伸长量，保证拉紧扣的调节范围覆盖所需的张紧量，避免出现调整到极限位置仍无法达到所需张紧度的情况。安装时需要保证两端连接的索具与拉紧扣同轴，避免出现偏载，偏载会导致螺纹副承受额外的弯曲应力，大幅降低构件的承载能力，严重时会出现螺杆弯曲断裂的风险。日常巡检时需要观察螺纹部位的锈蚀情况、调节框是否出现塑性变形、吊环是否有裂纹，定期在螺纹部位涂抹润滑脂，保证调整时转动顺畅，也避免锈蚀导致螺纹咬死无法调整。

不同于闭式结构的拉紧扣，开式结构的清理维护更加方便，户外使用时积存的泥沙、雨水可以直接从中间槽体排出，不会在框体内积存导致螺纹锈蚀，更适合港口、矿山、户外输电线路等恶劣工况下使用。两端的吊环为锻造加工，金属流线连续，相比焊接吊环的抗冲击性能更强，能够承受吊装作业中的瞬时动载荷，避免突然断裂引发的安全事故。设计时螺纹的旋合长度做了冗余设计，即使调节到最大伸出长度，每端螺杆的旋合长度仍不小于螺纹公称直径的1.5倍，保证螺纹连接的强度满足额定载荷要求，不会出现螺纹脱扣的问题。
