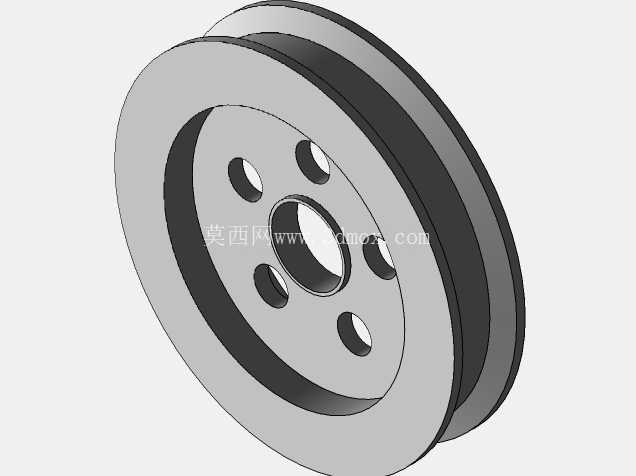

带减重孔单槽V型传动滑轮结构设计

　　这类单槽V型滑轮在轻载传动场景里的适配性很强，不管是小型输送线的张紧导向、小型起重装置的绳索导向，还是民用设备里的拉线传动结构，都能见到同结构产品的应用。从结构上看，轮缘的V型槽是核心功能面，槽型角度匹配常规直径的圆截面绳索，不管是尼龙绳、钢丝绳还是PVC包覆的钢缆，都能在槽内实现稳定贴合，避免绳索在传动过程中出现脱槽、偏磨的问题，槽底的圆弧过渡做了等半径处理，能均匀分散绳索传递的径向载荷，减少局部应力集中对绳索和轮体的损伤。

　　轮体中间的中心孔是安装基准位，孔壁的公差配合按照基孔制设计，适配常规的光轴安装需求，装配时可以搭配铜套或者深沟球轴承实现转动，根据使用场景的载荷大小选择不同的配合间隙，轻载手动场景可以直接间隙配合实现自润滑转动，中载连续传动场景则加装轴承降低转动阻尼，减少运行过程中的摩擦损耗。轮辐位置均匀分布的六个圆形通孔是典型的减重设计，在不影响轮体整体结构强度的前提下，尽可能去除轮辐位置的冗余材料，一方面降低了整个滑轮的转动惯量，让传动过程中的启停响应更灵敏，减少动力输入的无效损耗，另一方面也减少了原材料的用量，降低批量生产时的材料成本，同时这些通孔还能在轮体转动过程中起到一定的通风散热作用，连续长时间运行时可以带走轴承位置摩擦产生的部分热量，避免温升过高导致润滑脂失效。

　　轮体的两个端面都做了平行度公差约束，安装后可以保证轮面和安装轴的垂直度，避免转动过程中出现端面跳动，导致绳索在槽内出现轴向窜动，加剧槽面的不均匀磨损。设计这类滑轮的时候，首先要确定的是槽型的尺寸参数，根据适配绳索的直径确定槽宽、槽深以及槽的夹角，保证绳索嵌入槽内的深度达到绳索直径的三分之一左右，既不会因为嵌入过深导致绳索和槽底卡滞，也不会因为嵌入过浅导致绳索容易脱出。其次要核算轮辐的强度，根据额定载荷下轮缘传递的径向力，校核减重孔之间的筋位强度，保证在最大载荷下筋位的变形量在允许范围内，不会出现轮体失圆的问题。中心孔的长度要和安装位置的轴段长度匹配，避免装配后出现轮体轴向窜动，或者因为孔长过短导致轴的受力集中，加剧轴的磨损。

　　从安装边界来看，这类滑轮的外径尺寸决定了绳索传动的最小弯曲半径，选型时要保证滑轮外径和绳索直径的比值满足对应场景的规范要求，避免绳索弯曲半径过小导致内部芯线出现疲劳断裂，缩短绳索的使用寿命。轮体的总厚度要和安装支座的间隙匹配，保证安装后轮体可以自由转动，不会和两侧的支座出现摩擦干涉。在实际应用中，这类滑轮常被用在小型升降机的导向位置、健身器材的配重传动系统、自动化设备的门体开合传动结构里，不同场景下可以选择不同的材料制作，载荷较小的场景可以用尼龙或者POM材质注塑成型，具备自润滑特性且运行噪音低，载荷较大的场景则用45号钢或者铝合金加工成型，钢制滑轮表面可以做发黑或者镀锌处理提升防锈能力，铝合金滑轮则重量更轻，适合对安装重量有要求的场景。设计建模过程中，要重点保证V型槽的轮廓度公差，槽面的粗糙度要达到相应要求，减少绳索运行过程中的摩擦阻力，同时要做动平衡校验，尤其是高转速运行场景下的滑轮，要避免因为质量分布不均导致转动过程中出现振动，影响整个传动系统的稳定性。轮体的各个棱边都做了倒角处理，既可以避免装配过程中锐边划伤操作人员，也能去除加工过程中产生的毛刺，提升零件的装配适配性。
