搭载气动云台的小型四旋翼飞行器结构

这款四旋翼飞行器的结构设计，核心围绕低空近距作业场景的实际需求展开，没有追求大载重长航时的冗余参数，而是把设计重心放在小范围机动灵活性、云台搭载适配性以及日常维护便捷性上，适配的场景包括小范围场地航拍巡检、室内空间测绘、轻量载荷挂载演示等，这类场景不需要飞行器具备数公里的图传航程，反而对机体的抗磕碰能力、动力响应速度、云台安装的兼容性有更高要求。

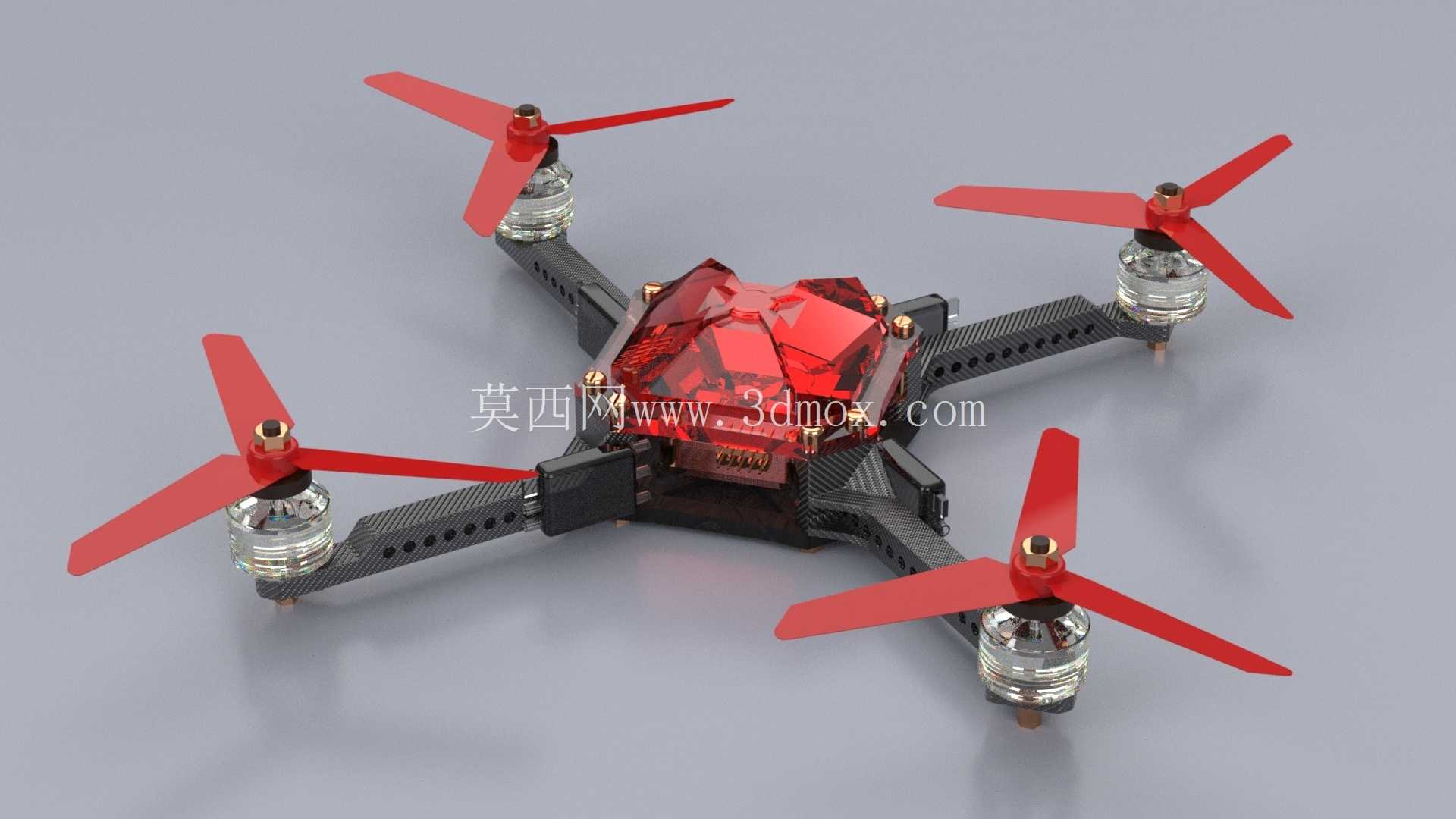

从整体布局来看，采用了经典的X型四旋翼构型，四个机臂以中心舱为核心呈90度均匀分布，这种布局的优势在于动力输出对称性好，飞控参数调试难度低，单动力组出现异常时的姿态容错空间更大。机臂部分采用了镂空减重的结构设计，在保证臂长方向抗弯刚度的前提下，尽可能削减了非受力区域的材料余量，既降低了整机自重，也减少了飞行过程中的风阻面积，臂端的动力安装座预留了标准的电机安装孔位，适配常规22系列外转子无刷电机，安装座下方设计了凸起的起落支撑点，不需要额外加装外置起落架，就能在降落时让云台镜头与地面保持足够的安全间隙，避免镜头磕碰刮擦。

中心载荷舱采用了多面切割的棱形外壳设计，这种造型并非单纯的外观装饰，一方面多斜面的结构可以让飞行过程中的气流顺着斜面快速分流，减少舱体正面的风阻涡流，降低动力损耗；另一方面棱形结构的外壳刚度优于平面壳体，在发生轻微磕碰时，斜面可以分散冲击力，减少舱体变形对内部飞控、电池等核心部件的挤压。舱体内部预留了标准化的安装空间，可以根据不同作业需求替换飞控模块、电池规格以及信号传输组件，舱体顶部和侧面都预留了走线槽位，所有动力线、信号线都可以沿着机臂内部的空腔走线，避免线材外露在飞行过程中被气流吹动产生晃动，也能减少线材被螺旋桨剐蹭的风险。

配套的气动云台采用轻量化结构设计，安装接口与中心舱底部的挂载位完全匹配，不需要额外打孔改装就能完成固定，云台的气动阻尼结构可以抵消飞行器飞行过程中产生的高频振动，避免画面出现果冻效应，同时云台的转动角度范围覆盖了俯仰方向正负90度，满足垂直向下航拍、前方平视拍摄等不同角度的作业需求，云台的快拆结构设计，可以在不需要航拍作业时快速拆下，减轻整机自重，提升机动灵活性。

从安装边界尺寸来看，整机对角电机轴间距控制在小型飞行器的常规适配范围内，既保证了螺旋桨转动时不会与机臂、中心舱产生干涉，也让整机的收纳尺寸控制在合理区间，日常携带不需要拆解机臂就能放入常规的设备收纳包。螺旋桨采用三叶式设计，相比同尺寸两叶桨，三叶桨的动力响应速度更快，在小范围机动、悬停微调时的姿态稳定性更好，桨叶根部的安装座做了防松设计，避免飞行过程中桨叶松动产生振动。

在结构细节处理上，所有的受力连接位置都做了加厚处理，机臂与中心舱的连接位采用了嵌入式卡扣加紧固件的双重固定方式，既保证了连接强度，也可以在机臂出现损坏时单独更换，不需要更换整个中心舱结构，降低后期维护成本。电机安装座的下方设计了散热间隙，电机长时间工作产生的热量可以顺着间隙快速散出，避免高温影响电机寿命和动力输出稳定性。中心舱的电池安装位采用了滑轨式固定结构，电池插入后可以自动锁止，飞行过程中不会出现电池移位的问题，更换电池时只需要按压锁扣就能快速抽出，提升作业效率。

这款飞行器的设计没有追求花哨的功能叠加，所有结构设计都围绕实际作业中的痛点展开，不管是日常的航拍作业，还是作为小型载荷的搭载平台，都能在结构层面提供足够的稳定性和改装兼容性，对于结构设计从业者来说，这款模型的机臂镂空思路、载荷舱刚度设计、云台安装接口的标准化处理，都可以作为小型四旋翼飞行器结构设计的参考样本，尤其是在轻量化与结构强度的平衡上，每一处材料削减都对应了受力分析的结果，没有为了减重而牺牲关键位置的结构强度，也没有为了强度而增加不必要的自重，刚好匹配小型作业级四旋翼飞行器的定位需求。
