带开合机构六旋翼无人机机架结构

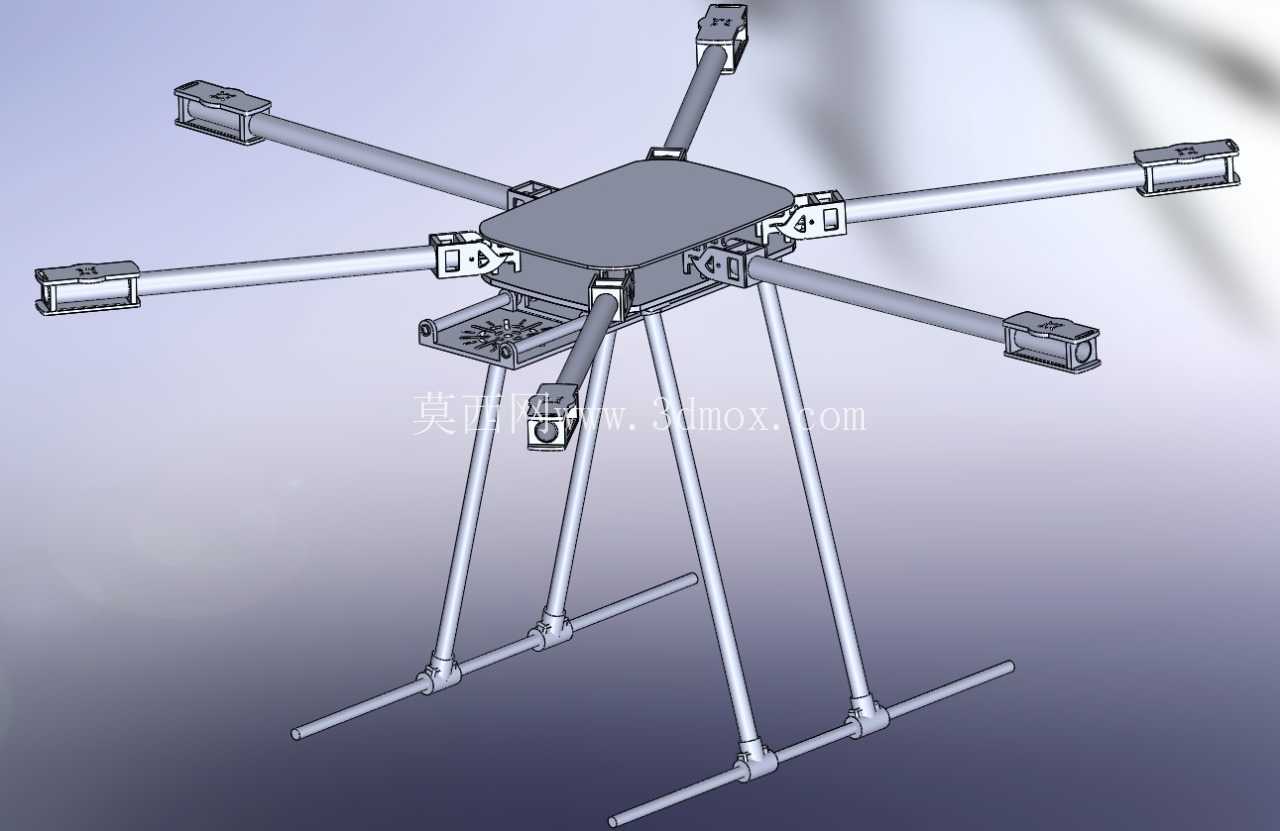

这套六旋翼机架的开合机构设计，核心是解决多旋翼设备在运输收纳与作业部署之间的矛盾——常规六旋翼机臂为固定外伸结构，单架次收纳时横向占用空间接近展开状态的90%，在车载转场、单兵携带作业场景中，过长的机臂不仅容易磕碰周边物体造成碳管变形、电机座错位，还会大幅提升收纳箱的定制成本。设计时将机臂与中心舱的连接座设置为带锁止的铰接结构，机臂可绕铰接轴向中心收拢，收拢后整机横向尺寸可压缩至展开状态的35%左右，完全适配常规硬质防护箱的内部尺寸边界，无需额外定制异形收纳容器。

从实际作业场景来看，这类带开合锁止结构的六旋翼平台，主要面向需要频繁转场的作业需求：比如电力线路巡检作业中，作业人员需要携带设备沿杆塔点位移动，收拢状态的机架可直接放入巡检作业背囊，到达点位后无需复杂调试，扳开机臂至锁止位即可完成部署，相比固定机臂结构，单架次部署时间可缩短40%以上；在农林植保作业的地块转场环节，收拢后的机架可直接放置在农用三轮车的货箱边角，无需拆卸机臂或使用专用固定架，避免了频繁拆装带来的接线松动、机臂同轴度偏差问题。

机架的中心舱采用上下分盒式结构，上舱盖为平整弧面设计，既可以降低飞行过程中的正面风阻，也预留了飞控模块、GPS天线、数传电台的安装位，舱内的安装柱位按照主流飞控的安装孔位间距设置，可直接适配市面上绝大多数开源及商用飞控硬件，无需额外打孔改装。下舱板预留了电池挂载位、任务设备挂点，可根据作业需求挂载植保喷药系统、航拍云台、测绘相机等不同载荷，挂点位置经过重心配平计算，挂载1.5kg以内任务设备时，整机重心偏移量控制在中心轴5mm范围内，不会出现飞行姿态偏斜的问题。

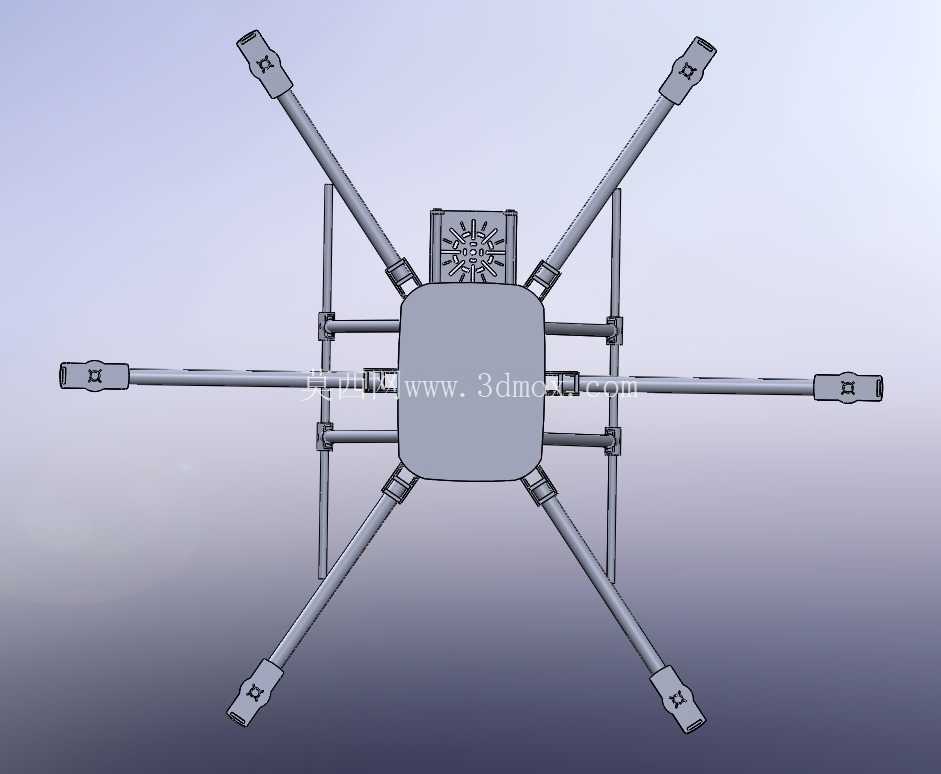

机臂部分采用等径空心圆管结构，管端的电机座为快拆式设计，可适配22-28系列无刷电机的安装孔位，机臂与中心舱铰接位置的锁止机构采用楔形卡扣设计，机臂展开至工作位置时卡扣自动锁止，锁止后机臂的径向晃动量控制在0.2°以内，完全满足飞行过程中的结构刚度要求，不会因为机臂晃动导致飞行姿态震荡。开合机构的铰接轴采用耐磨衬套设计，经过上千次开合循环测试后，铰接间隙仍可控制在合理范围内，不会出现锁止定位偏差的问题。

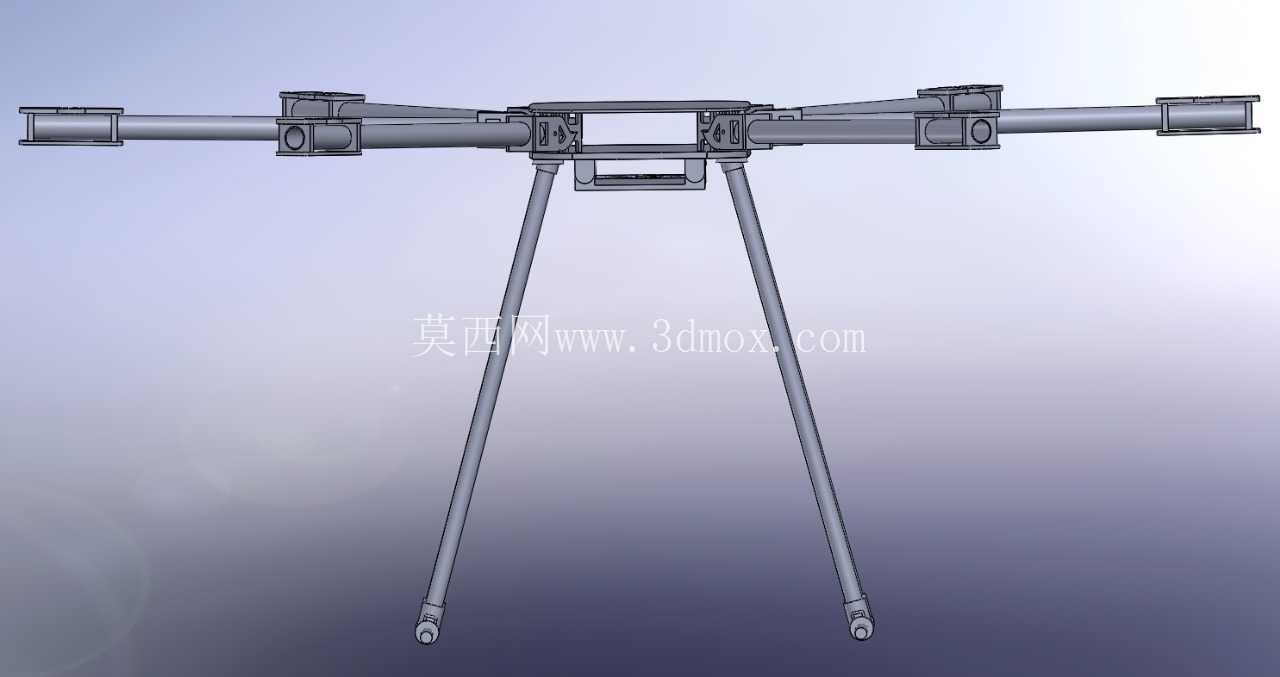

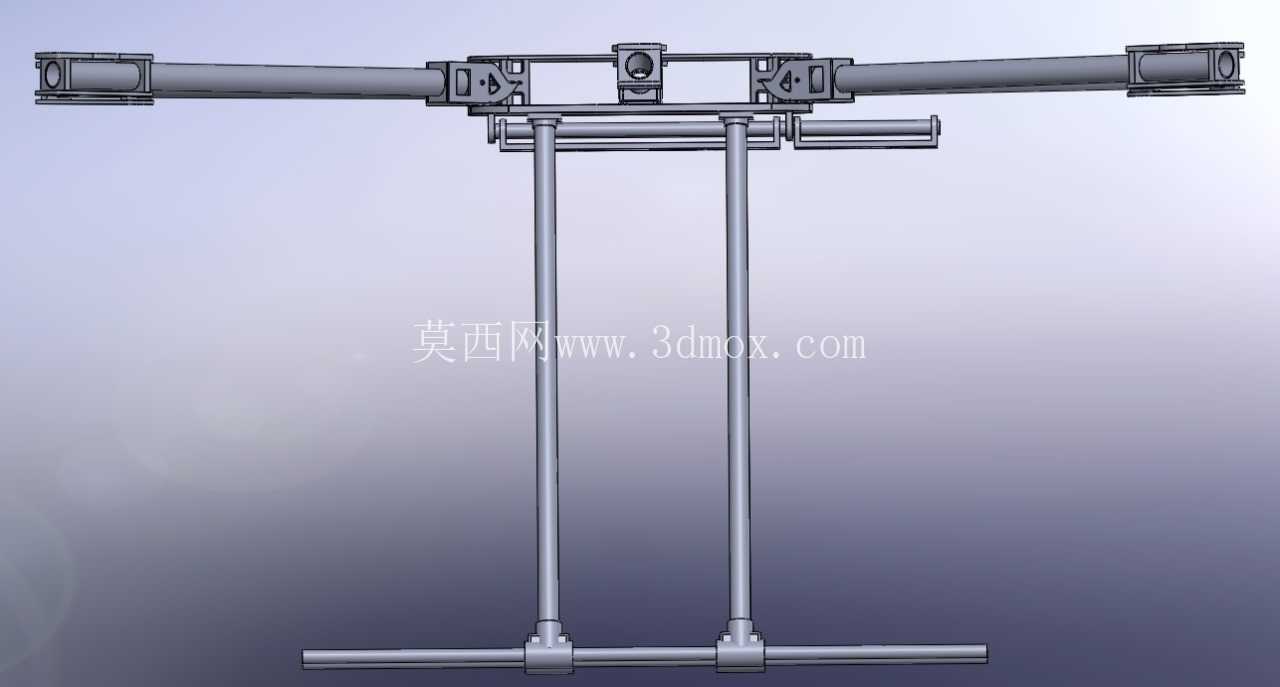

起落架采用分体式支腿结构，四根支腿从中心舱下方向外倾斜延伸，支腿底部设置横向防滑杆，降落时可提供足够的支撑跨度，即使在坡度不超过15°的非平整地面降落，也不会出现侧翻问题。起落架的支腿高度预留了足够的任务设备安装空间，挂载常规尺寸的航拍云台或测绘相机时，镜头最低点距离地面的高度超过120mm，可避免降落过程中镜头磕碰地面石块或杂草。支腿与中心舱的连接位置设置了减震胶垫，可吸收降落时的冲击载荷，避免冲击直接传递到中心舱内的飞控及电子元件，降低飞行过程中震动对传感器精度的影响。

在结构强度校核层面，机臂管材的壁厚、铰接座的壁厚都经过受力仿真验证，在单电机最大拉力工况下，机臂末端的形变量控制在3mm以内，不会因为机臂形变导致螺旋桨打桨；中心舱的板材采用高强度轻质材料，整机空架重量控制在合理范围内，搭配对应动力系统时，最大起飞重量可覆盖多数行业级作业的载荷需求。开合机构的锁止件设置了防误触结构，飞行过程中不会因为气流震动或机动动作导致锁止松脱，保障飞行作业的结构可靠性。
