多支座组合式机械连接支撑构件

项目分类:通用机械零部件 发布时间:2026-02-28 ID:1142947
  • 多支座组合式机械连接支撑构件
  • 多支座组合式机械连接支撑构件
  • 多支座组合式机械连接支撑构件

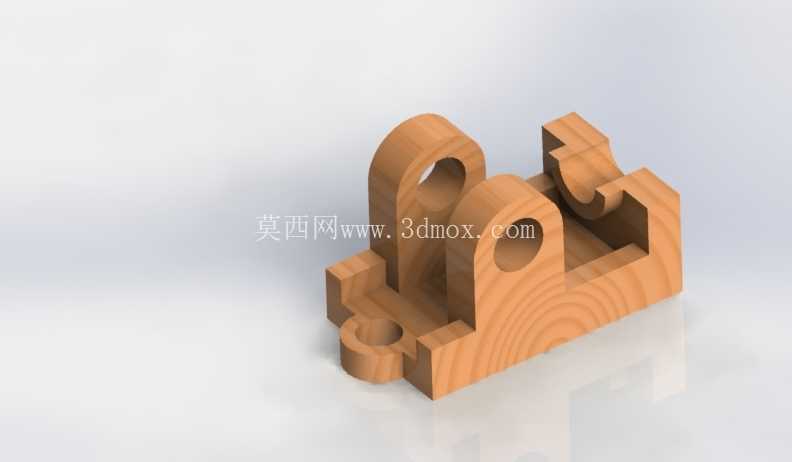

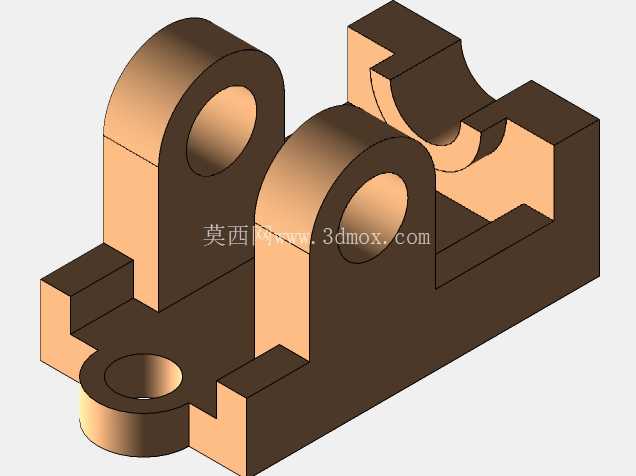

  该类支撑连接构件多用于通讯类设备内部的传动与支撑工位,承担相邻功能模块的位置固定、运动副铰接支撑以及管线避让的多重作用,在小型通讯终端的内部装配结构中,这类构件需要同时兼顾安装空间紧凑、多工位连接精度稳定、长期使用无结构形变的要求。从结构设计逻辑来看,构件采用一体化铣削成型的基体结构,底部设置带沉孔的圆形安装座,可通过标准紧固件直接固定在设备的主安装基板上,安装座的沉孔深度可完全容纳紧固件头部,避免装配后突出部分干涉周边其他组件的排布。

  基体上共设置三处带同轴通孔的铰接支座,其中两处等高支座的通孔直径统一,可穿装同规格的铰接销轴,用于连接摆动类功能件,第三处支座的位置相对靠后且高度略低,通孔轴线与前两处保持平行,用于配套安装限位组件或者辅助复位弹性件,三个铰接位的相对位置公差控制在0.02mm范围内,可保证铰接件摆动过程中无卡滞、偏磨问题。构件后侧设置的弧形凹槽结构,主要用于避让设备内部的圆形走线或者柱状功能元件,凹槽的圆弧半径与对应避让件的外径匹配,装配后可预留0.5mm的安全间隙,既不会出现装配干涉,也能避免间隙过大导致的构件晃动。

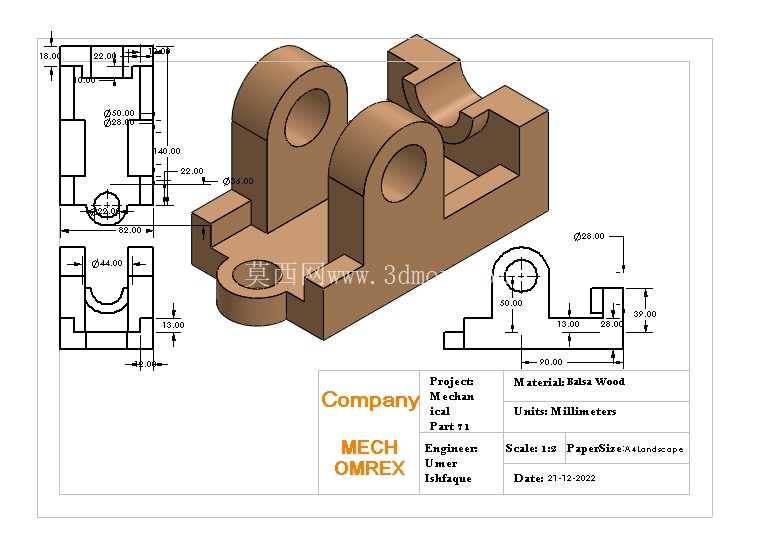

  从尺寸边界来看,构件整体长度方向最大尺寸为90mm,宽度方向最大尺寸为44mm,高度方向最大尺寸为60mm,所有外部棱边均做了R1的倒角处理,既可以去除加工毛刺避免装配时划伤操作人员,也能减少应力集中点,提升构件长期受交变载荷时的结构强度。构件底部的安装定位凸台高度为13mm,可嵌入主安装基板对应的定位槽内,装配时无需额外调整位置即可保证安装精度,降低现场装配的调校难度。在铰接支座的通孔两端,均设计了深度2mm的沉台,用于安装配套的轴套或者润滑衬套,沉台与通孔的同轴度公差控制在0.01mm以内,可保证衬套压装后无偏斜,延长铰接副的使用寿命。

  构件左侧的U型开口槽,主要用于穿过设备内部的扁平排线,槽口宽度22mm,可同时容纳3根标准规格的扁平排线穿过,槽口边缘同样做了圆弧过渡,避免排线长期受棱角摩擦出现绝缘层破损的问题。设计过程中针对构件的受力情况做了针对性的结构优化,在各个支座与基体的连接位置均设置了加强筋结构,筋板厚度为4mm,可在不增加整体重量的前提下,将支座的抗弯折强度提升40%以上,避免铰接件受侧向力时出现支座断裂的问题。所有加工面的粗糙度要求统一为Ra1.6,非加工面粗糙度为Ra3.2,既满足配合面的装配精度要求,也不会过度增加加工成本。这类构件在实际应用中,不需要额外做表面处理,依靠基材本身的强度即可满足使用要求,若应用在有防腐需求的特殊工况下,也可在表面做阳极氧化或者镀锌处理,不会影响构件的装配尺寸精度。在装配流程中,该构件属于最先固定在主基板上的基础结构件,后续的摆动组件、复位组件、走线组件均依托该构件进行安装,因此其安装位置的精度会直接影响整个功能模块的运行稳定性,设计时预留的定位凸台结构,可大幅降低装配环节的误差累积,提升整个模块的装配良率。
