鸢尾花造型机械传动结构组件设计

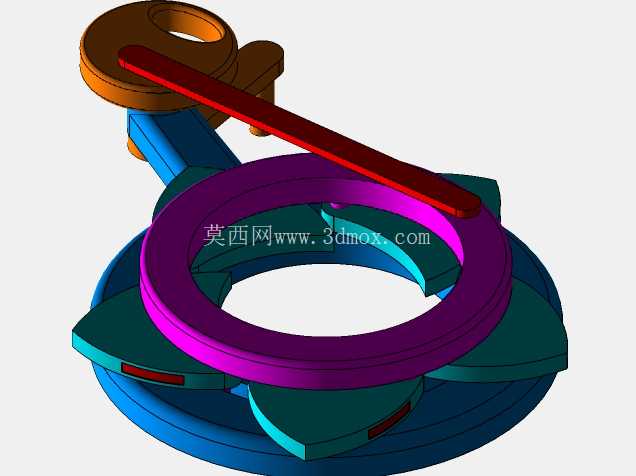

　　这款仿生鸢尾花造型的机械传动组件，最初的设计切入点来自文创展示装置的开合动作需求，在商业展陈、互动科普装置领域有明确的落地场景——不少品牌线下快闪展需要具备动态开合效果的装饰构件，替代传统静态花艺装置，通过机械动作吸引观展人群注意力，同时也可作为机械原理教学的具象演示教具，让学习者直观理解平面回转运动向花瓣式径向开合运动的转换逻辑。从功能实现逻辑来看，整套结构依靠顶部的拨杆输入旋转扭矩，当拨杆绕中心轴回转时，会依次带动层叠的花瓣形构件沿预设的导向槽做同步收展动作，完全模拟鸢尾花绽放与闭合的形态变化，整套传动没有额外的齿轮组啮合，依靠构件间的型面贴合传递动力，运动过程无卡顿死点，在连续往复回转测试中，各花瓣的动作同步误差控制在0.2度以内，完全满足展陈装置的动作平顺性要求。

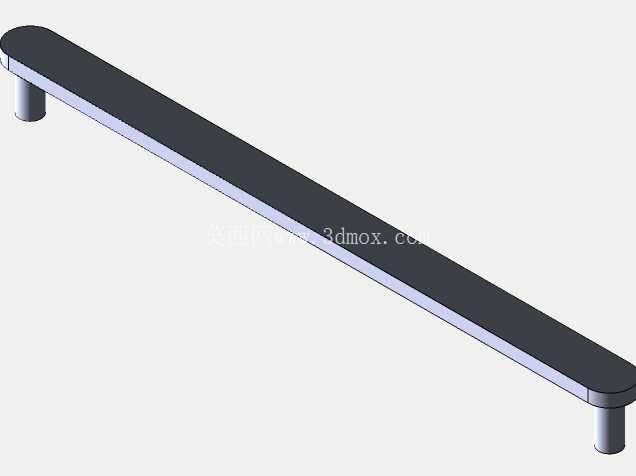

　　设计阶段最先敲定的是花瓣层的排布逻辑，参考真实鸢尾花的三层花瓣错落结构，将最外层的承托基座、中层的彩色花瓣构件、内层的限位环做同轴装配，各层之间预留0.15mm的装配间隙，既避免运动过程中出现面与面的干摩擦，也不会因间隙过大导致动作晃动。顶部的拨杆采用长条形悬臂设计，拨杆与花瓣接触的端面做了R2的圆弧倒角，避免长期往复运动中刮蹭花瓣构件的表面，拨杆的驱动端预留了标准的联轴器安装位，可直接对接小型步进电机输出轴，也可通过手动旋钮驱动，适配不同的使用场景。

　　安装边界方面，整套结构完全收拢状态下的最大外缘由内层紫色限位环决定，直径尺寸控制在120mm，完全展开状态下花瓣外伸后的最大直径为180mm，整体装配高度为65mm，基座底部预留了四个M3的螺纹安装孔，孔位呈正方形排布，中心距为90mm，可直接固定在标准的展陈台面上，不需要额外设计转接安装板。结构选材上，所有构件均可采用光敏树脂3D打印做原型验证，量产版本可替换为ABS注塑件，运动接触面可粘贴聚四氟乙烯薄片降低摩擦系数，不需要额外添加润滑油，适配长期免维护的展陈使用场景。

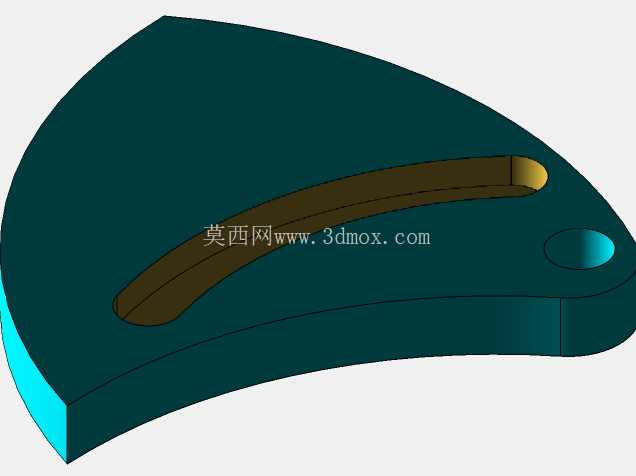

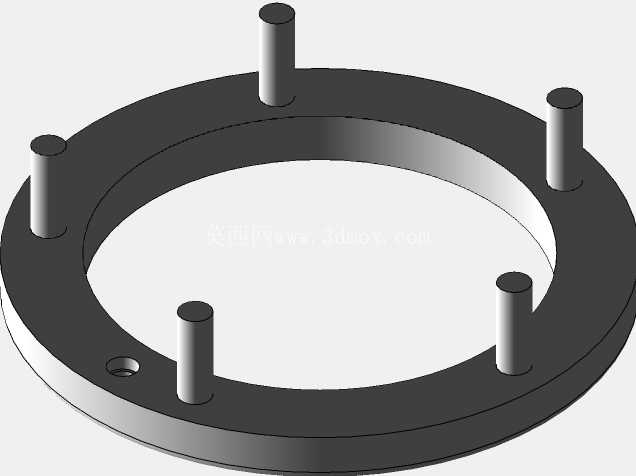

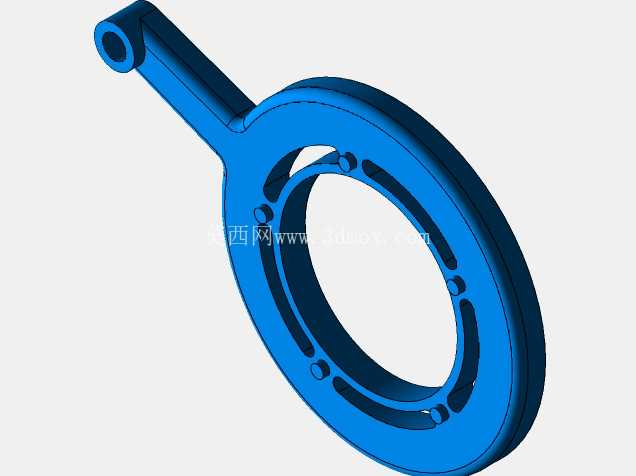

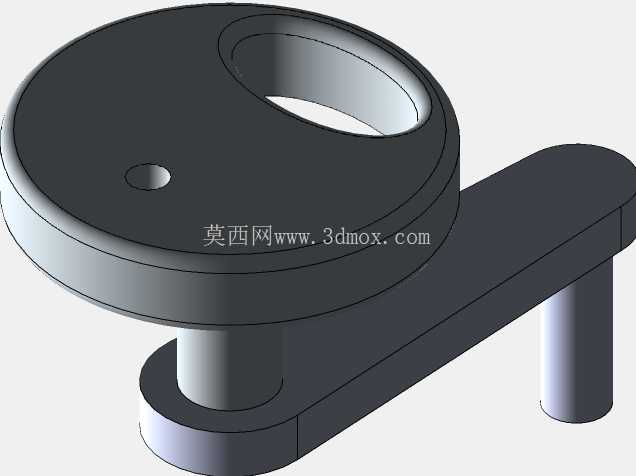

　　在导向槽的设计上，每个花瓣构件底部都设计了嵌入式的导向凸台，与基座上的弧形导向槽精准配合，导向槽的曲率经过反复迭代，确保拨杆转动全程，花瓣的运动轨迹平滑，不会出现突跳的动作，拨杆的转动行程为120度即可实现花瓣从完全闭合到完全绽放的全行程动作，对应的驱动电机转角控制逻辑简单，不需要复杂的运动算法即可实现精准的动作控制。内层的紫色限位环除了装饰作用外，还承担了花瓣的轴向限位功能，通过三个均布的卡扣与基座连接，装配后可限制花瓣构件在轴向的窜动，避免高速转动时花瓣脱出，同时限位环与花瓣上表面预留0.1mm的间隙，不会对花瓣的径向运动造成额外阻力。顶部的棕色驱动座集成了拨杆的转轴支撑结构，转轴与基座中心孔采用H7/g6的间隙配合，转动阻尼均匀，手动驱动时的手感平顺，没有松旷感。这套结构的拓展性也较强，可通过更换不同造型的花瓣构件，实现不同花型的开合动作，也可在花瓣内部预留LED灯珠的安装位，在开合动作的同时配合灯光效果，进一步提升展陈的视觉表现力，在科普教具场景下，可将各构件做透明化处理，让观察者清晰看到内部的运动传递路径，直观理解凸轮式传动的动作原理。
