四轮车用带轮辋一体式橡胶车轮结构

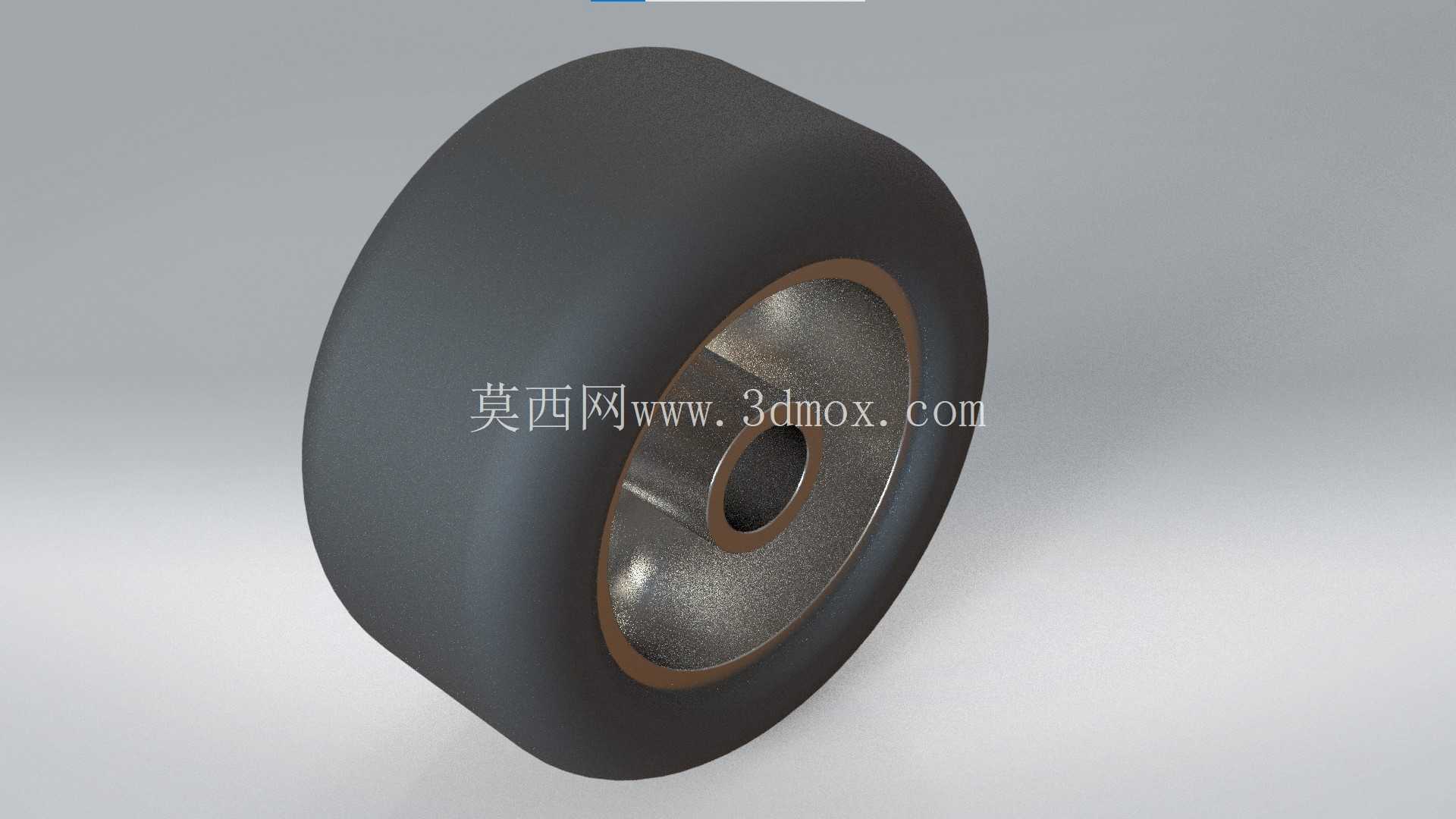

　　在低速四轮代步车、厂区转运平板车、小型电动观光车这类行走设备的行走系统设计中，车轮作为直接接触地面的承载部件，其结构合理性直接决定设备运行的平稳性、承载能力与维护成本。这款带轮辋的车轮采用橡胶胎体与金属轮辋一体式配合结构，区别于传统充气轮胎的分体装配形式，胎体与轮辋的贴合面做了周向定位凸台设计，装配时无需额外涂抹密封胶，依靠胎体内侧的预紧张力与凸台的卡合作用即可实现防脱限位，在厂区碎石路面、园区铺装路面等常见工况下，不会出现胎体相对轮辋滑移、脱圈的问题。

　　从安装边界来看，轮辋中心的安装孔采用标准等节距螺栓孔布局，适配多数低速行走设备的驱动桥输出法兰，安装面的平面度控制在0.2mm以内，装配后车轮端面跳动量不超过0.5mm，高速转动时不会出现明显的径向抖动，避免对驱动桥轴承造成额外的交变载荷。设计阶段针对不同承载需求做了胎体硬度梯度优化，胎面接触地面的区域采用邵氏65度的耐磨橡胶配方，接触地面的胎面做了浅周向纹路设计，既保证铺装路面的抓地力，又不会因为纹路过深夹带碎石杂物；胎侧区域采用邵氏55度的高弹性橡胶，在经过路面减速带、小尺寸坑洼时，胎侧可产生10mm以内的弹性形变，吸收大部分路面冲击，减少震动传递到车架上部，降低整车结构的疲劳损伤风险。

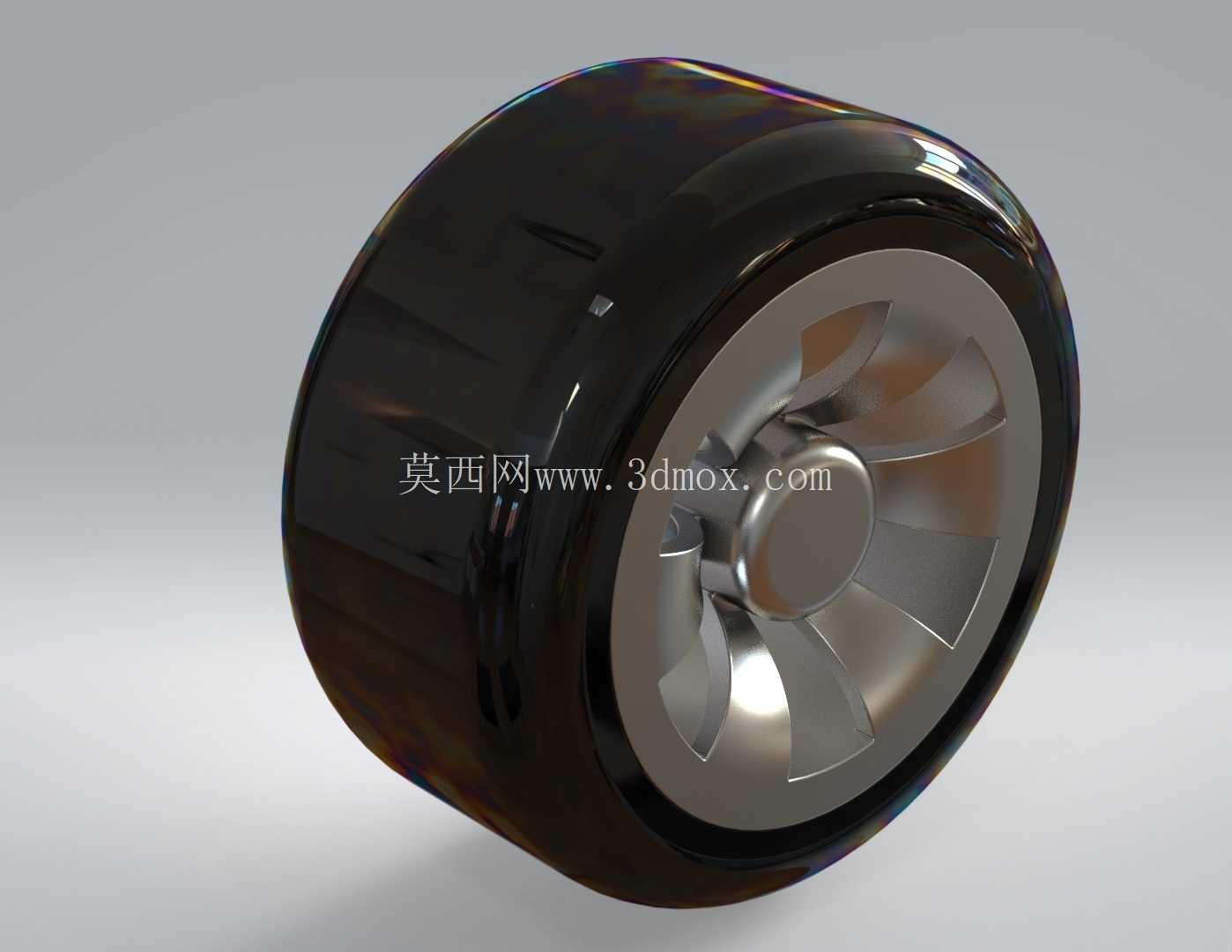

　　轮辋部分采用一体冲压成型的金属结构，辐条位置做了弧形导流造型，车轮转动时可引导气流顺着辐条间隙流过，带走制动鼓（盘）工作产生的热量，避免长时间制动后热量堆积导致胎体早期老化。和传统分体式车轮相比，这款结构省去了内胎装配环节，现场维护时如果出现胎面磨损超限，只需整体拆卸更换即可，无需单独拆装内胎、调整胎压，适合厂区运维人员快速更换作业。在实际选型匹配时，需要注意安装面的螺栓孔中心距与驱动桥法兰的匹配性，同时要保证轮辋内侧与桥壳、制动部件的间隙不小于15mm，避免转向或者悬架跳动时出现运动干涉。

　　胎体的额定承载能力按照单轮150kg设计，四个车轮组合使用时可满足整备质量500kg以内的四轮设备行走需求，日常使用时无需定期检查胎压，不存在充气轮胎爆胎、慢撒气的隐患，特别适合无人值守的自动导引转运车、厂区固定路线巡检车这类需要长期稳定运行的设备。轮辋表面做了喷塑防腐处理，在潮湿厂区、轻度腐蚀环境下使用时，金属基材不会出现锈蚀剥落问题，辐条的弧形过渡位置没有应力集中尖角，长期承受交变载荷时不会出现辐条断裂的失效问题。胎体与轮辋的结合位置做了圆弧过渡密封，日常清洗时水流不会进入轮辋内部造成积水锈蚀，也避免泥沙进入结合面磨损胎体内侧。在三维建模过程中，胎体的曲面造型严格按照橡胶硫化后的收缩率做了补偿，轮辋的冲压折弯角度预留了钣金成型的回弹量，实际生产时无需二次修模即可达到设计尺寸要求，安装孔的位置度公差控制在0.1mm以内，保证装配时螺栓可顺利穿入，不会出现强行装配导致的安装应力。
