直列四缸发动机凸轮轴结构设计

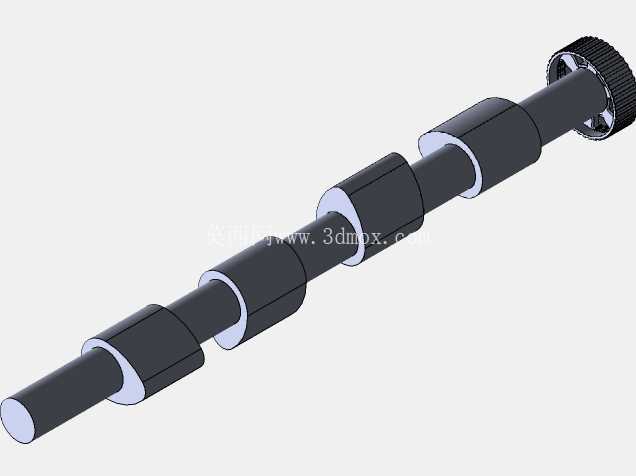

　　从结构设计逻辑来看，整体式轴身的设计优先保证了轴系的刚性，避免分段式结构带来的同轴度误差，减少高速运转下的轴系挠曲变形，凸轮与轴身采用一体化结构设计，省去了分体凸轮的装配间隙，降低长期运转下的凸轮移位风险，适配民用乘用车发动机常用的中高转速运转工况。安装边界方面，轴身各轴颈位置的直径公差需严格匹配缸盖凸轮轴轴承孔的配合要求，通常采用间隙配合保证润滑机油能在轴颈与轴承间形成稳定油膜，轴向定位依靠轴端的止推结构实现，限制轴系在运转过程中的轴向窜动量，窜动量需控制在工程允许的0.1-0.2mm区间内，避免凸轮轴向错位导致的气门开闭正时偏差。在往复式内燃机的配气机构设计中，凸轮轴是核心控制部件，负责按照发动机各缸的工作顺序与配气相位要求，定时驱动进排气门开启与关闭，保证气缸完成进气、压缩、做功、排气的完整工作循环，其型线设计与安装精度直接决定发动机的充气效率、动力输出平顺性与运转噪声水平。这款直列四缸凸轮轴采用整体式轴身结构，沿轴向依次布置四组进排气凸轮，每组凸轮对应一个气缸的配气驱动需求，轴端集成传动齿轮结构，可与曲轴正时机构直接啮合，保证传动比精准匹配曲轴转速，四冲程发动机中凸轮轴转速为曲轴转速的二分之一，确保每个工作循环内进排气门各开启一次。

　　凸轮型线的设计是整个零件的核心，需要兼顾气门开启的时间截面、加速度曲线与从动件接触应力，型线过渡段需保证平滑无突变，减少气门开启关闭过程中的冲击载荷，降低配气机构的撞击噪声与零件磨损速率，这款模型的凸轮轮廓采用平面插入式建模逻辑，先在垂直于轴身的基准平面上绘制单组凸轮的轮廓曲线，再沿轴向拉伸成型，之后通过圆周阵列与轴向定位完成四组凸轮的布置，最后整合轴端传动齿轮与各段轴颈结构，建模过程中需严格保证各凸轮之间的相位角差，直列四缸发动机的点火间隔为180度曲轴转角，对应凸轮轴上相邻做功气缸的凸轮相位角差为90度，相位角偏差超过1度就可能导致配气正时错乱，引发发动机动力下降、怠速抖动甚至气门碰撞活塞的严重故障。

　　实际应用场景中，这类凸轮轴多用于排量1.3-2.0L的直列四缸民用汽油机，搭载于普通家用乘用车、小型商用车辆的动力系统中，工作过程中凸轮表面承受气门挺柱的周期性接触载荷，表面需经过淬火处理提升硬度，保证长期运转下的耐磨性能，轴身内部通常设计有贯通的润滑油道，将压力机油输送到各轴颈与凸轮工作面，减少摩擦副的磨损。建模过程中对轴身各段的同轴度要求较高，所有轴颈的公共轴线为设计基准，各凸轮的轮廓基准、传动齿轮的安装基准都需与该公共轴线重合，避免装配后出现运转卡滞、偏磨等问题，轴端传动齿轮的齿形参数需与正时传动系统匹配，保证啮合间隙合理，减少正时传动过程中的冲击与噪声。

　　从结构细节来看，各凸轮之间的轴段直径略小于轴颈直径，既可以减轻轴身整体重量，又能为凸轮轴轴承的安装留出避让空间，轴身末端通常预留位置信号轮的安装接口，用于给发动机电控系统提供凸轮轴位置信号，判缸信号的准确性直接影响喷油与点火正时的控制精度。在三维建模的结构校验环节，需要重点检查各凸轮与轴身的过渡位置是否存在应力集中的尖角，所有过渡位置都需设计合理的圆角，避免长期交变载荷下出现疲劳裂纹，轴身的动平衡特性也需要在建模阶段做初步校验，尤其是高转速工况下，不平衡量过大会引发发动机整机振动，加速配气机构各零件的疲劳损坏。
