阵列式鸡蛋承托成型模具结构设计

　　在禽蛋流通与包装加工环节，蛋托是缓冲防护、规整码放的核心耗材，对应的成型模具直接决定蛋托的成型精度、生产效率与防护性能，这套阵列式鸡蛋承托成型模具，正是面向规模化蛋托量产场景开发的成型工装结构。从实际产线适配角度看，该模具可直接安装在常规吸塑或注塑成型设备的模架工位，无需额外定制非标安装基座，模架侧的安装边做了加厚处理，能承受合模、脱模过程中的反复冲击载荷，避免长期生产后出现模架变形、型腔错位的问题。

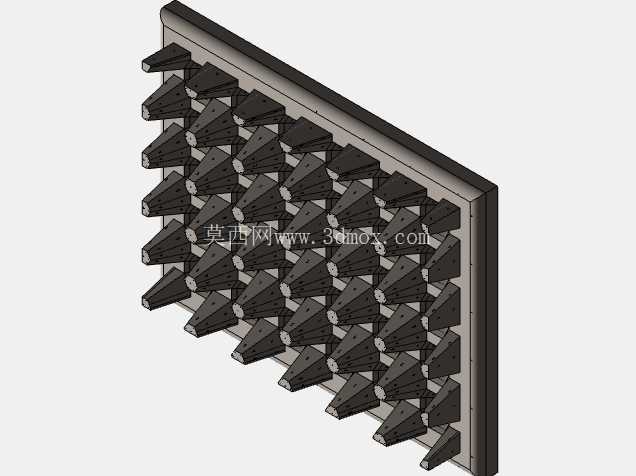

　　整套模具的型腔采用矩阵式排布设计，单模可一次成型整版蛋托的所有承托凹位，排布间距严格匹配禽蛋码放的通用尺寸规范，相邻型腔之间的加强筋结构既保证了成型后蛋托的结构强度，又能在脱模过程中让气流均匀分布，减少脱模时的型腔粘料、产品拉扯变形问题。每个蛋托型腔的曲面设计并非简单的锥形结构，而是根据鸡蛋的外形轮廓做了分段拟合：型腔上部做了小角度的导向倒角，方便吸塑或注塑过程中材料快速填充到位，也能在码放鸡蛋时起到自动导向定位的作用；型腔中部是与鸡蛋中径匹配的圆弧贴合面，保证成型后的蛋托能与鸡蛋外轮廓形成足够的接触面积，分散鸡蛋的局部承压，避免运输过程中出现蛋壳破损；型腔底部做了微小的透气凸点结构，成型时可让型腔内的空气快速排出，避免产品表面出现气泡、缺料缺陷，同时成型后的蛋托底部会形成对应的微小凸点，叠放时能在层与层之间留出微小间隙，减少蛋托堆叠时的粘连问题。

　　模具的侧边设置了定位销孔与锁紧螺孔，与动模、定模合模时可实现快速精准对位，对位公差控制在0.1mm以内，避免合模错位导致的产品飞边过厚问题，减少后续去飞边的人工工序。从成型工艺适配性来看，这套模具的流道（若为注塑结构）或吸气孔（若为吸塑结构）都做了等距排布设计，保证每个型腔的进料或吸气压力一致，让整版产品的成型厚度均匀，不会出现边缘型腔缺料、中间型腔过厚的问题。模具的成型表面做了抛光处理，表面粗糙度达到Ra0.8，既可以减少成型材料与模具表面的粘附力，提升脱模顺畅度，也能让成型后的蛋托表面光滑无毛刺，避免毛刺刮伤蛋壳。

　　在实际生产场景中，这类模具可适配PP、PET、纸浆等多种常见蛋托材质的成型工艺，只需根据材质特性调整对应的成型温度、压力参数即可，无需修改模具本体结构。模具的整体外形尺寸匹配常规400*600mm规格的成型设备工作台，安装时只需通过侧边的压板锁紧即可完成固定，换模时间可控制在30分钟以内，适配中小批量多规格蛋托的柔性生产需求。另外，模具的型腔阵列可根据实际生产需求调整行列数，本次设计的阵列规格适配市面上最通用的30枚装鸡蛋托盘，每个型腔的深度、直径参数都经过实际装蛋测试验证，既能保证鸡蛋放入后不会轻易滑落，又能让用户取蛋时手指有足够的操作空间，不会出现卡蛋、取蛋困难的问题。模具的基体部分采用整体式钢结构加工，相比拼接式结构拥有更好的结构刚性，长期反复合模生产不会出现型腔位置偏移，模具使用寿命可达到百万模次以上，减少了频繁修模、换模带来的产线停线损失。在脱模结构设计上，模具对应每个型腔的位置都设置了顶针位，顶针的端面与型腔曲面完全贴合，顶出时受力均匀，不会在蛋托表面留下明显的顶针痕迹，也不会因为局部顶出力过大导致产品顶穿、变形。
