精密注塑成型用带吊装结构模具结构

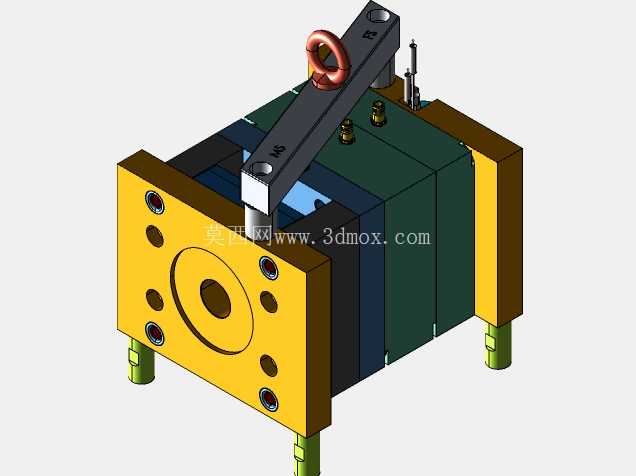

这套模具结构针对小型精密塑胶件的批量注塑生产场景设计，适配卧式注塑机的安装接口，整体采用两板模的经典结构布局，兼顾加工便利性与生产稳定性。从实际生产需求出发，模具顶部设置的吊装吊环结构，完全适配车间常规起重设备的吊装作业要求，模架四周预留的安装槽位，可直接与注塑机的动定模固定板对位锁紧，底部的支撑柱高度经过精确核算，保证模具安装后与注塑机工作台面的平行度误差控制在0.02mm以内，避免合模过程中出现偏载导致的飞边问题。

模具的成型区域设置在定模侧的中心位置，浇口采用侧浇口结构，进料位置选在塑件的非外观面区域，避免浇口痕迹影响成品的外观质量，流道截面采用圆形设计，最大化减少熔料输送过程中的压力损失，保证熔料能够快速均匀填充型腔。动模侧设置的顶出机构采用直顶与顶针组合的布局，针对塑件的不同结构区域匹配对应的顶出元件，薄壁区域采用直径较小的顶针避免顶穿塑件，结构强度较高的区域采用直顶块保证顶出过程的受力平衡，避免顶出过程中塑件出现变形、顶白等缺陷。

冷却系统采用随形水路布局，围绕型腔与型芯的成型表面均匀布置，水路直径与间距经过热传导模拟验证，保证成型周期内模具表面温度差控制在5℃以内，有效减少塑件因冷却不均产生的翘曲变形，同时缩短成型冷却周期，提升生产效率。模具的导向机构采用精密导柱导套配合，导柱设置在动模侧，导套嵌入定模板内部，配合间隙控制在0.01mm以内，保证动定模合模过程中的对位精度，避免型腔错位导致的塑件壁厚不均问题。

模架整体采用标准模架改制，各模板之间设置定位销钉保证装配精度，锁紧楔采用高强度模具钢制作，配合斜面锁紧结构承受注塑过程中的型腔内压力，避免生产过程中出现涨模问题。侧面设置的行程开关安装位，可直接对接注塑机的安全控制系统，实时反馈模具的开模合模位置，保证生产过程的设备安全。整套模具的所有易损元件均采用标准化设计，后续维护过程中可直接替换标准配件，减少停机维护时间，适配批量连续生产的车间作业需求。在设计过程中充分考虑了加工工艺性，所有成型面的加工均可通过三轴数控铣削配合电火花加工完成，无需特殊的五轴加工设备，降低模具的制造成本与加工周期，同时各模板的螺丝孔、销钉孔位置均避开内部的水路与油路布局，避免加工过程中出现钻穿管路的问题。
