斯蒂尔MS180油锯化油器结构设计

　　在园林养护、林业采伐、户外应急清障等作业场景中，手持式链锯的动力输出稳定性直接决定作业效率，而化油器作为二冲程小型汽油机的核心供油部件，其结构设计合理性直接影响空燃比控制精度、怠速稳定性以及高负载工况下的动力响应表现。这款适配斯蒂尔MS180型号链锯的化油器，针对小型二冲程动力高转速、大负荷波动的使用特性做了针对性结构优化，区别于通用型小型动力化油器，其安装接口、油道布局、调节螺钉位置完全匹配MS180机型的缸体安装位、空滤连接位以及油门拉杆行程，无需额外改装即可直接完成装配。

　　从实际使用场景来看，这类手持油锯的作业环境往往伴随木屑飞溅、温湿度波动大、作业姿态频繁变化的情况，因此化油器的油室密封结构、进油针阀的抗倾斜能力都做了强化设计，即便在锯切作业时机身出现大角度倾斜，也不会出现燃油溢出、供油中断或者混合气过浓导致的淹缸问题。其核心功能是根据发动机不同工况下的进气量，精准匹配燃油供给量，形成符合燃烧要求的可燃混合气：怠速工况下，旁通怠速油道提供少量浓混合气维持发动机低转速稳定运转，避免怠速熄火；当扣动油门扳机时节流阀片开启，主油道在喉口真空度作用下开始供油，随着节流阀开度增大，供油量同步线性提升，保证高转速锯切时动力输出平顺无顿挫。

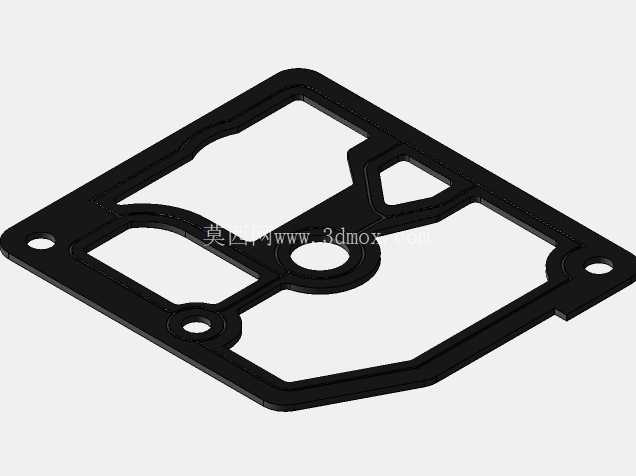

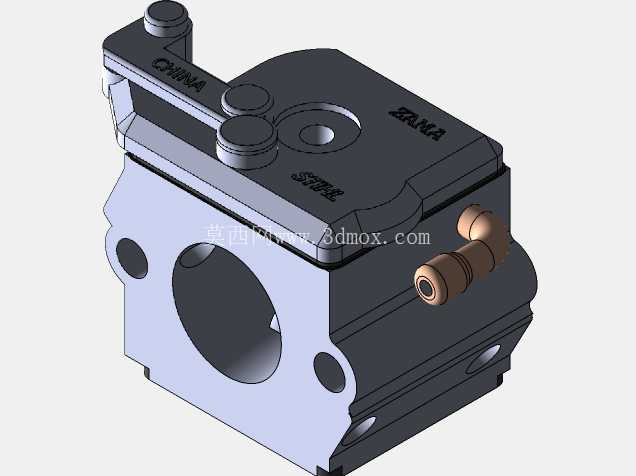

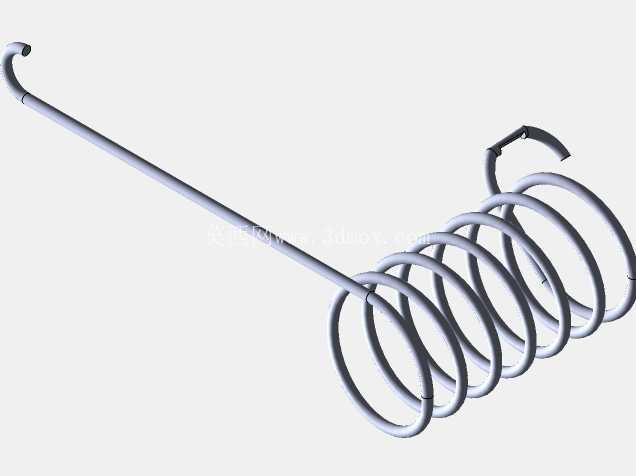

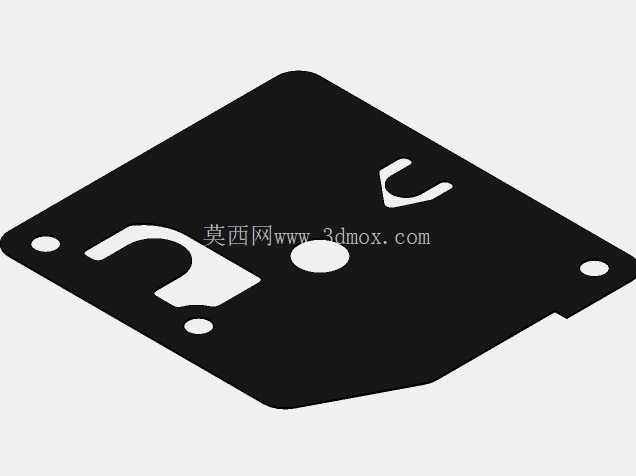

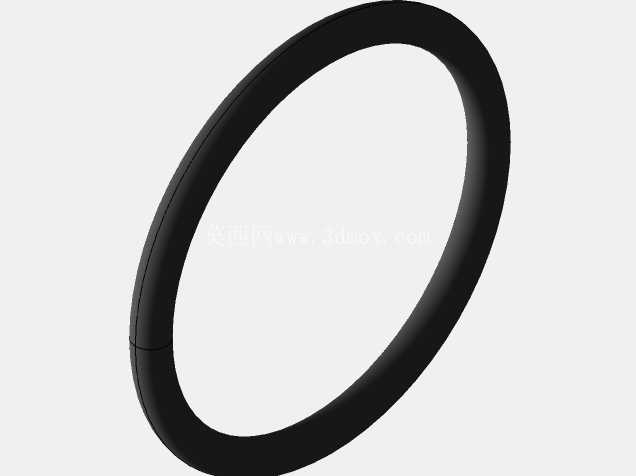

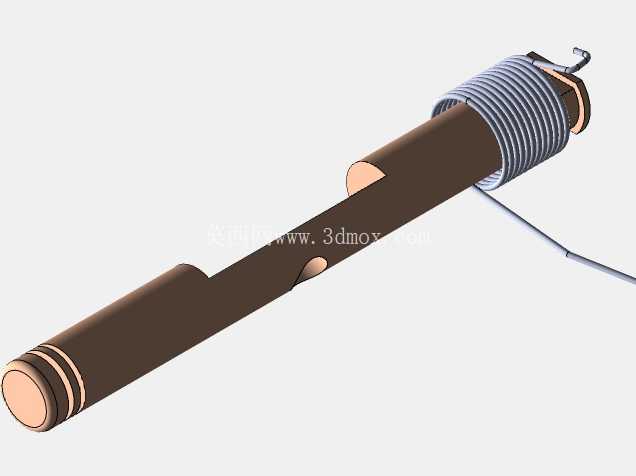

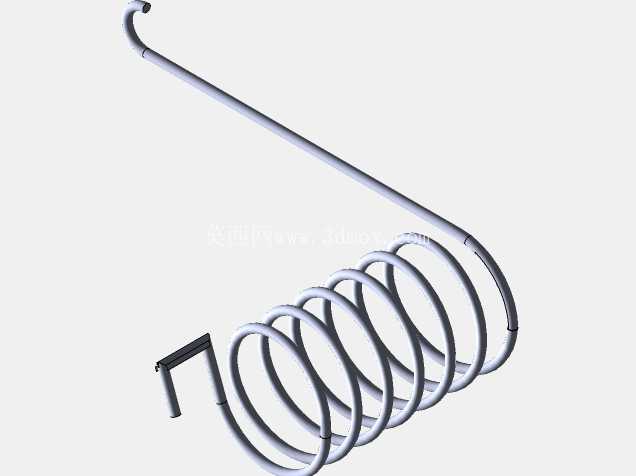

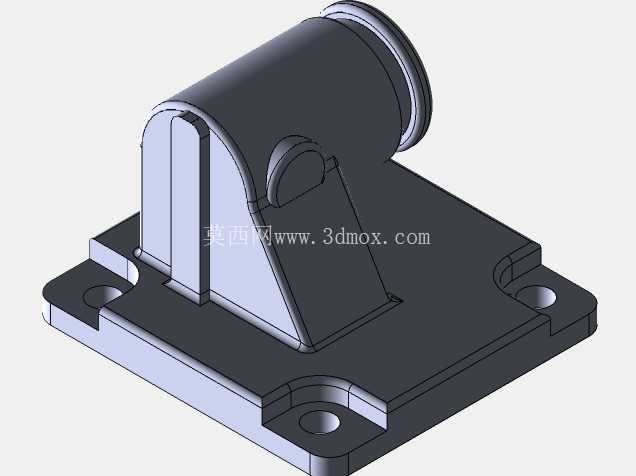

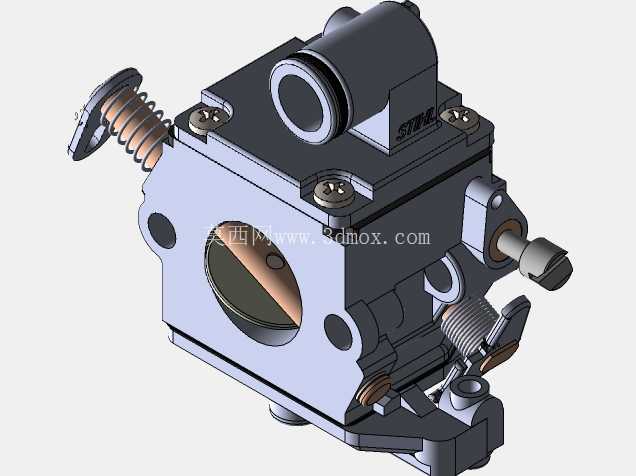

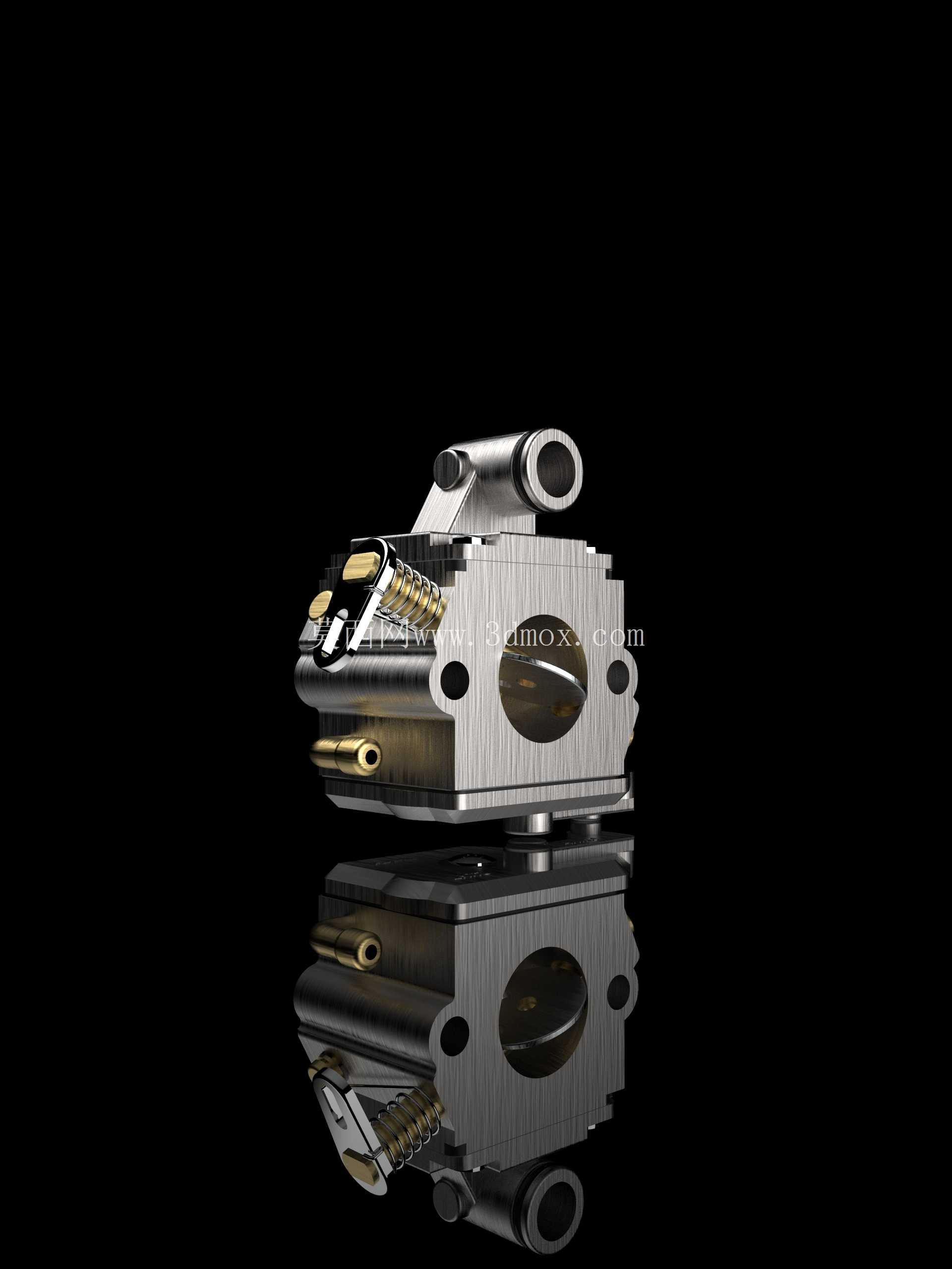

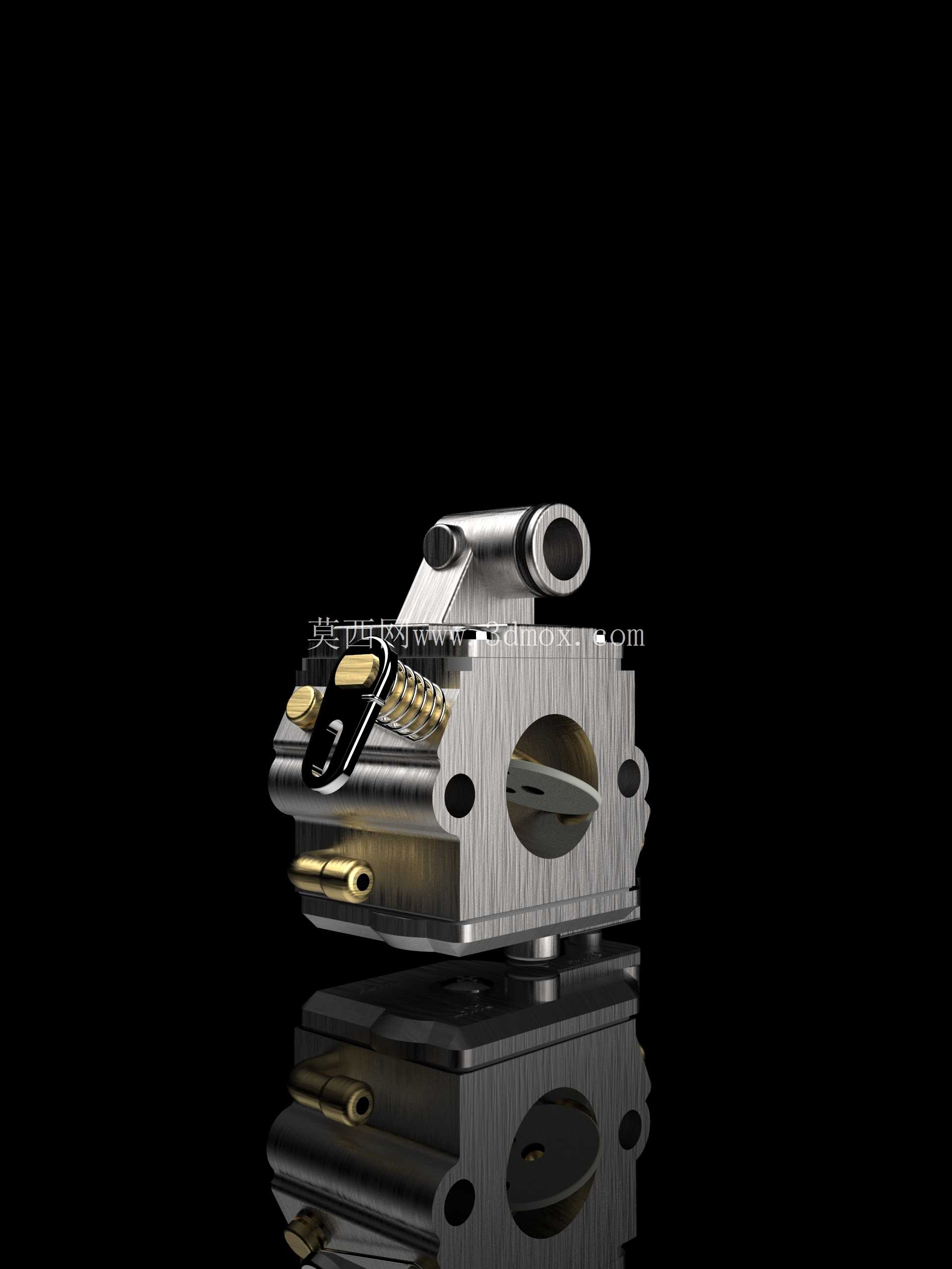

　　从设计思路层面，建模过程中优先保证安装边界的尺寸精度，包括与缸体进气口对接的法兰面定位孔距、密封槽尺寸，与空滤器连接的进气口外径，以及油门摇臂的转动行程范围，这些尺寸直接决定部件的互换性，一旦出现偏差就会导致安装错位、密封漏气或者油门行程不匹配的问题。内部结构上，主量孔、怠速量孔的孔径参数参考原型件的流量特性做了等比例还原，油室内部的浮子高度、针阀弹簧预紧力对应的结构尺寸都按照实际零件的装配关系做了还原，保证模型不仅具备外观展示性，也能用于结构原理演示、装配工艺验证以及改装件的设计参考。外形设计上，整体采用压铸铝合金壳体的结构形态，表面的散热筋结构既可以提升壳体刚性，也能在发动机运转时帮助带走燃油温度，避免高温下产生气阻影响供油；侧面的高低速调节螺钉位置做了下沉式设计，避免作业过程中被树枝、木屑误碰导致混合气参数偏移，同时预留了调节工具的操作空间，方便后期维护时的参数调校；进油接头采用倒刺式结构，匹配燃油管的内径尺寸，装配后可以实现可靠的密封连接，不会因为发动机振动出现油管脱落漏油的问题。

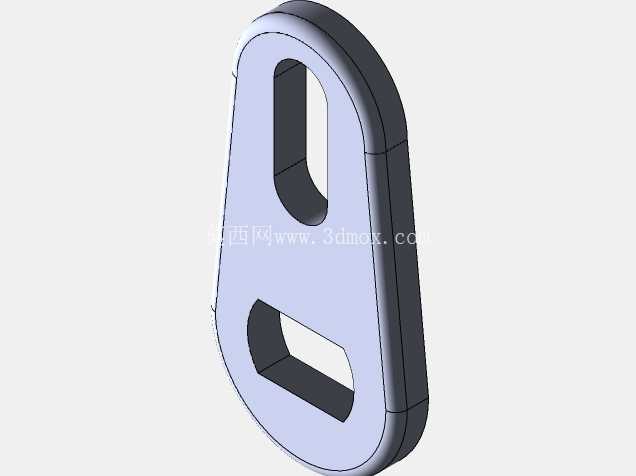

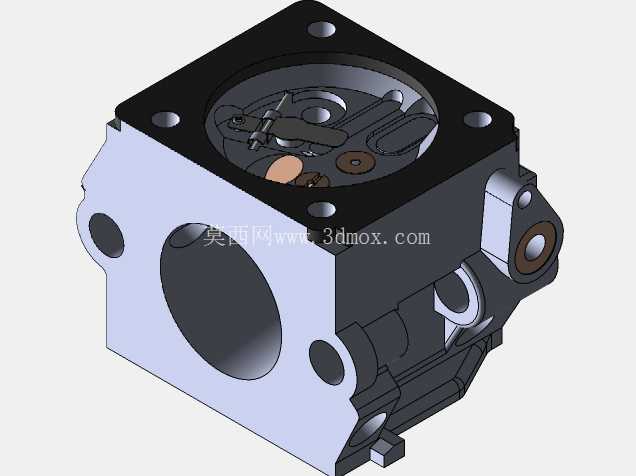

　　安装边界方面，整个化油器的轴向安装尺寸控制在适配MS180机型的空滤与缸体之间的预留空间内，所有外接接口的位置都与周边部件不存在干涉，油门摇臂的初始角度与拉杆连接位完全匹配原厂油门操纵机构的运动轨迹，装配后油门从怠速到全开的行程无卡滞、无虚位。对于三维建模从业者而言，这类小型动力部件的建模重点不在于复杂曲面的构建，而在于装配关系的精准还原、功能结构的逻辑合理性，每一个油道的走向、每一个密封面的平面度要求、每一个运动部件的行程范围，都需要结合实际使用场景的功能需求去考量，不能只做外观的形似而忽略内部结构的工程逻辑。比如浮子室的油面高度设计，直接决定了不同倾斜角度下的供油稳定性，建模时需要结合浮子的浮力、针阀的开闭行程去确定油室的深度与浮子的 pivot 点位置；节流阀片的开启角度与主喷油嘴的位置对应关系，直接影响不同开度下的混合气雾化效果，这些细节都是实际工程设计中需要反复验证的部分，也是三维模型能够用于实际工程参考的核心价值所在。
